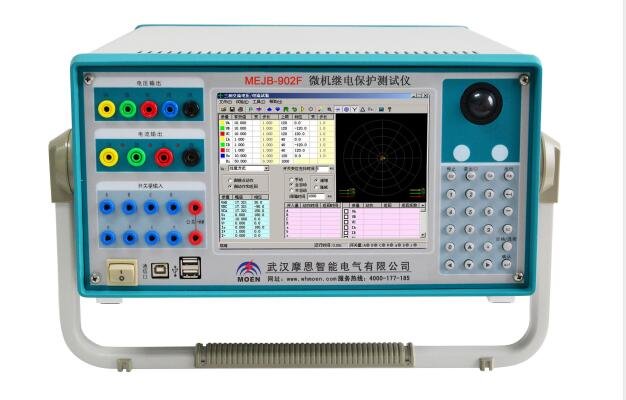

微機繼電保護裝置廠家簡介
武漢摩恩提供微機繼電保護裝置廠家價格、微機繼電保護裝置廠家報價，產品選型，技術支持，微機繼電保護裝置是由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。是用于測量、控制、保護、通訊為一體化的一種經濟型保護 。
微機繼電保護裝置廠家主要特點
?電壓電流輸出靈活組合 型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
?單機操作方便 裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。
?雙操作方式 除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
?具有獨立專用直流電源輸出 型裝置設有一路110V 及 220V專用可調直流電源輸出。
?接口完整 裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。
?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
?輕小型高集成單機和一體化結構 采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。
第二節 微機繼電保護裝置廠家額定參數
交流電流輸出
輸出精度 0.2級
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流zui大輸出功率 420VA
三并電流
zui大輸出時
zui大輸出功率 900VA
三并電流
zui大輸出時允許工作時間 10s
頻率范圍（基波） 0～1000Hz
諧波次數 1～20 次
直流電流輸出
輸出精度 0.2級
電流輸出 0～±10A / 每相，0～±30A / 三并
zui大輸出負載電壓 20V
交流電壓輸出
輸出精度 0.2級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 0～1000Hz
諧波次數 1～20次
直流電壓輸出
輸出精度 0.2級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
|
|
|
備注
|
|
開關量輸入
|
8路
|
空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
|
|
開關量輸出
|
4對
|
DC：220V／0.2A；AC：220V／0.5A
|
|
時間測量
|
測量范圍0.1ms ～ 9999s 測量精度0.1mS
|

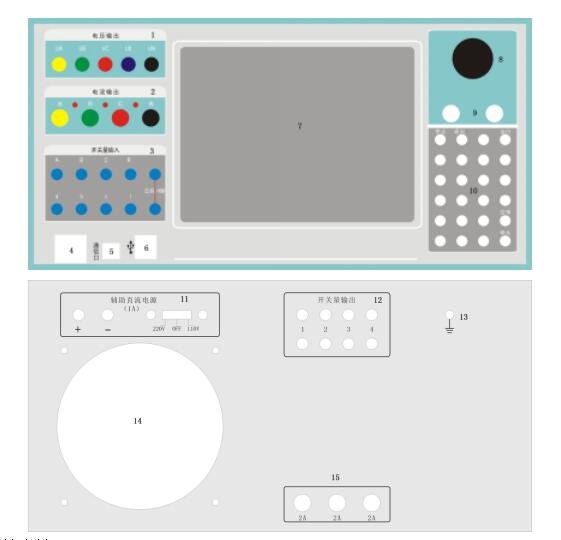

微機繼電保護裝置廠家裝置面板與底板說明
微機繼電保護裝置廠家裝置面板介紹
1 電壓輸出端子
2 電流輸出端子
3 開關量輸入端子
4 電源開關
5 USB通訊口，可外接電腦進行試驗
6 USB接口，可與外部設備（U盤、打印機等）連接通信
7 TFT真彩液晶顯示屏，默認分辨率640×480，為8寸屏
8 軌跡球鼠標，試驗時的過程控制均可由其完成
9 配軌跡球鼠標的左右按鍵
10面板優化鍵盤
11獨立直流電源輸出
12開關量空接點輸出，4路?？战狱c容量：DC：220V／0.2A；AC：220V／0.5A
13 接地端子
14 風扇出風孔
15 電壓輸出保險
第二章 微機繼電保護裝置廠家單機操作模塊功能說明
■ 單機操作前請閱讀
第一節 微機繼電保護裝置廠家試驗注意事項
?測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。
?裝置面板或背板裝有USB插口，允許熱拔插USB口設備（如U盤等），但注意拔插時一定要在數據傳輸結束后進行。
?為了保證工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致操作系統損壞。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。
?外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。
?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。
?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。
?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。
?如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保\”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。
武漢摩恩提供微機繼電保護裝置廠家價格、微機繼電保護裝置廠家報價，產品選型，技術支持，微機繼電保護裝置是由高集成度、總線不出芯片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模塊等部件組成。是用于測量、控制、保護、通訊為一體化的一種經濟型保護 。
