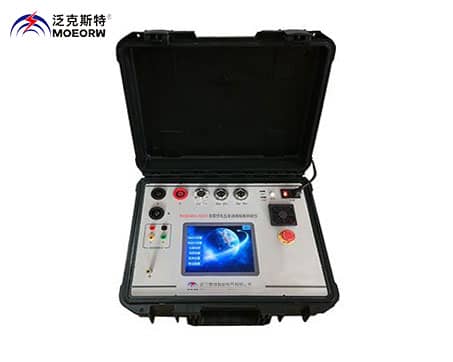

MOEORW-8030 電容式電壓互感器現場測試儀

執行標準：GBJ148-1990

產品別稱：電容式電壓互感器現場測試儀、電容互感器現場校驗儀互感器測試儀、互感器現場測試儀、全自動互感器測試儀、互感器校驗儀、互感器現場測試儀、互感器現場校驗儀

產品特性：
※儀器采用 WINCE 系統，人性化彩色觸摸屏操作，人機界面直觀、方便;
※一次接線完成全部測試；
※可滿足現場電容式電壓互感器誤差的測量；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電容式電壓互感器現場測試儀

產品用途
對于電容式電壓互感器現場進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電容式電壓互感器現場測試儀（校驗儀）(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電容式電壓互感器誤差的測量?？梢愿采w 6KV/100V、6KV/ 3 /100V/ 3 、10KV/100V、10KV/ 3 /100V/ 3 、35KV/100V、35V/ 3 /100V/ 3 、110kV/100V、110kV/ 3 /100V/ 3 、220kV/100V
以及 220kV/ 3 /100V / 3 變比的電容式電壓互感器的測量。儀器在設計時引
入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。并且儀器采用 WINCE 系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

◆電容式電壓互感器現場測試儀主要特點
1.無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試電容式電壓互感器（CVT）的 20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程.
2.單臺儀器即可完成測量 CVT 的電容分壓比、分壓電容、中間 PT 變比、中間電壓、直流電阻等
3.具有極性、變比、接線檢查功能。
4.一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5.具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為 16G,可以存儲百萬組數據。
6.測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7.測試過程zui大電壓不超過 4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8.測試過程操作簡單。
9.儀器采用WINCE 系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10.儀器具備雙 USB 通訊口，可將儀器內部數據導入 U 盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11.儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

◆電容式電壓互感器現場測試儀技術參數
1.環境條件：
溫度：（5~40）?C 相對濕度：<80%（25?C）
海撥高度：<4500m 電源頻率：50?0.5Hz
2.被測電壓互感器類型：電容式電壓互感器
3.誤差測量準確度：0.05%
4.分壓比測量準確度：0.5%
5.分壓電容測量準確度：2%
6.直流電阻測量準確度：0-0.1Ω 3%
0.1-50 1%

7.內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、 6KV/ 3 /100V/ 3
10KV/100V、 10KV/ 3 /100V/ 3
35KV/100V、 35KV/ 3 /100V/ 3
110KV/100V、 110KV / 3 /100V/ 3
220KV/100V、 220KV/ 3 /100V / 3
b、準確度等級： 0.02%

8.校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差 0.5%）比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： ?X=?(2%×X+2%×Y?2 個字)
?Y=?(2%×X+2%×Y?2 個字)
導納：0.1mS-99.9mS
誤差：X=?(2%×X+2%×Y?2 個字)
?Y=?(2%×X+2%×Y?2 個字)
9．外形尺寸：496*394*185 mm
10．重量（Kg）:14.0
