局部放電檢測儀廠家簡介
武漢摩恩提供局部放電檢測系統廠家價格、局部放電檢測系統廠家報價，產品選型，技術支持，采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，數字式表頭，可同時顯示放電脈沖的放電量和高壓試驗電壓。

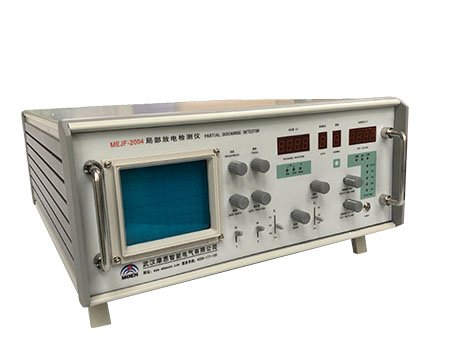

MEJF-2004局部放電檢測儀廠家是我司根據當今國內外局放儀研究領域的理論，參照國際電工委員會（IEC60270）標準，采用了高科技技術和新型電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。
局部放電測試儀具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，數字式表頭，可同時顯示放電脈沖的放電量和高壓試驗電壓。JF-A01N局放儀是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF-9或JZF-10型校正脈沖發生器配合使用，尤其適合電力部門、生產制造廠家和科研單位。
局部放電檢測儀廠家工作原理
試品CX在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。
用JZF型校正脈沖發生器注入試品CX一個的已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。
試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由kV表顯示。整個系統的工作原理可參看方框圖（圖1）

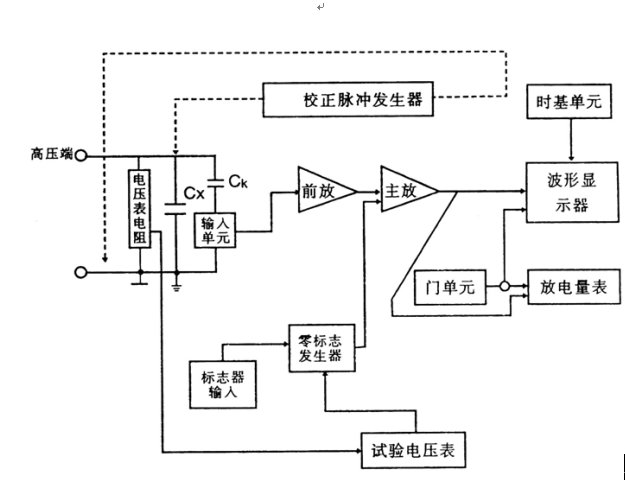

圖1 MEJF-2004
局部放電檢測儀原理方框圖
局部放電檢測儀廠家結構說明
本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖2所示。

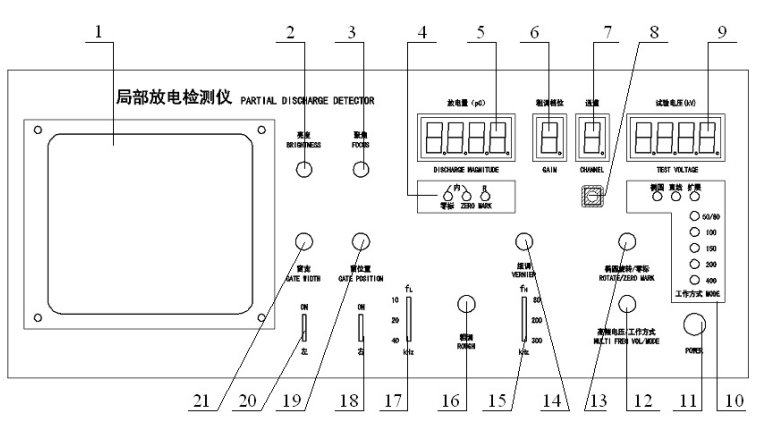

圖2 a MEJF－2002局部放電檢測儀廠家前面板示意圖

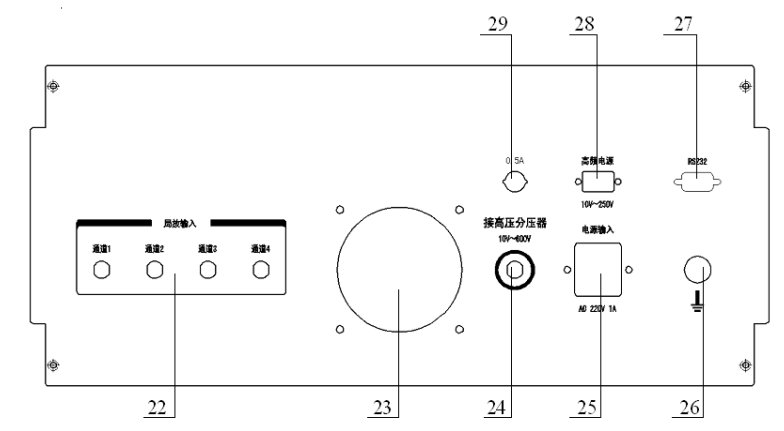

圖2 b MEJF－2002局部放電檢測儀廠家后面板示意圖
MEJF-2004前面板、后面板各元件說明：
1、示波顯像屏：顯示測量到的局放波形；
2、亮度調節旋鈕：左右旋轉可調節示波顯像屏的顯示亮度；
3、聚焦調節旋鈕：左右旋轉可調節示波顯像屏的清晰度；
4、零標狀態顯示燈：分為正內零標、負內零標、外零標、無零標（沒有燈亮）四種狀態；
5、放電量數顯表頭，儀器進行參數設置時，可對電壓變比、局放校正基準設置參數值進行顯示；
6、粗調檔位數碼顯示：顯示1-6個檔位，同時右下角的原點可記錄校正的基準檔位；
7、局放信號測量通道數碼顯示： 1通道；
8、局放信號測量通道切換選擇按鈕：?jiǎn)瓮ǖ?，此按鈕不用；
9、高壓試驗電壓數顯表頭，同時可顯示已設置好的局放校正基準參數值、橢圓旋轉相位；
10、工作方式和掃描時基狀態顯示燈：工作方式分為橢圓、直線、擴展；掃描時基狀態分為
50/60、100、150、200、400Hz；
11、電源開關按鈕
：按一下，開機；再按一下，關機；
12、高頻電壓/工作方式旋鈕：
1）左右旋轉，切換高頻電壓檔位，電壓檔位為13V、18V、24V、33V、44V、60V、80V、110V、150V、200V、275V；
2）短按開關，進入工作方式選擇模式，左右旋轉開關，可選擇不同的工作方式，相應的狀態燈會亮；
3）長按開關2S，進入掃描時基選擇模式，左右旋轉開關，可選擇不同的掃描時基，相應的狀態燈會亮；
13、橢圓旋轉/零標旋鈕：
1）短按開關，進入零標切換模式，可選擇不同的零標狀態；
2）左右旋轉開關，可進行橢圓旋轉，旋轉的相位可在高壓試驗電壓數顯表頭，分為5檔，以30°為一檔，可旋轉120°；
14、細調旋鈕
：
1）左右旋轉，可以調節細調增益；
2）短按一下，若在校正的時候，有細小偏差可自動校正，高壓試驗電壓數顯表頭顯示已設置好的局放校正基準參數值；
3）長按5S，粗調檔位顯示“P”，放電量數顯表頭顯示“0000”，同時第一位閃爍，左右旋轉細調旋鈕可以改變閃爍位的數值，短按改變閃爍位的位置，“0000”狀態下可以修改校正參考值；
4）長按5S，粗調檔位顯示“P”，放電量數顯表頭顯示“0000”， 同時第一位閃爍，左右旋轉細調旋鈕可以改變閃爍位的數值，短按改變閃爍位的位置，“1111”狀態下可以修改高壓分壓器的變比，默認1000；
15、高頻帶寬選擇
開關：分為80、200、300kHz
16、粗調旋鈕：左右旋轉可以調節粗調檔位，在某一檔位校正后，可以按下此按鈕，記錄校正檔位；
17、低頻帶寬選擇
開關：分為10、20、40kHz；
18、右窗通斷開關：打開窗，則顯示窗口范圍內的測量數據；
19、窗位置旋鈕：左右旋轉改變開窗位置；
20、左窗通斷開關：打開窗，則顯示窗口范圍內的測量數據；
21、窗寬旋鈕：左右旋轉改變窗寬的位置；
22、局放輸入端：局放測量信號輸入端，zui多測量4個通道；
23、風扇散熱孔；
24、接高壓分壓器：外接分壓器，測量高壓電壓值，電壓輸入范圍10-600V；
25、外部供電電源輸入；
26、接地螺栓：試驗時需可靠接地；
27、RS232口：通過此串口，可將局放儀的各參數上傳至其他設備；
28、高頻電源：電壓輸入范圍10-250V
29、電源保險絲：0.5A
