無線相位伏安表

來源：djkluv.com    更新時間：2020-07-02

無線相位伏安表用途

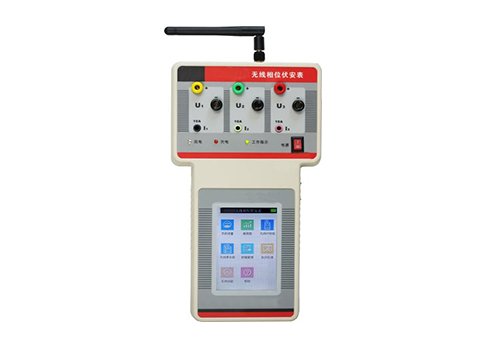

ME3001S無線相位伏安表是理想的無線相位測量及多功能儀表。可以單機測量交流電壓、交流電流及電壓、電流之間的相位，通過無線連接，實現雙機同步測量變電站內部不同位置之間電壓、電流的相位以及進行無線PT核相、無線帶負荷測試功能。
產品操作簡單、使用方便、測量快速、穩定、結果可靠，是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的新一代儀表，也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。具有以下用途：
1、對電流電壓相位的測量，可用于電壓核相，檢測繼電保護各組PT、CT之間相位關系,檢查變壓器接線組別；對電能表接線進行檢查，判斷正確與否；
2、具有諧波分析功能，可作為電能質量分析儀使用；
3、具有大容量數據存儲，可以作為電量參數記錄儀使用；
4、電流測量精度高，可作為漏電流表使用。


無線相位伏安表技術參數
1、測量精度
在表2.1 規定的參比工作條件下，主從機各測量參數基本誤差極限見表2.2。
1.1參比條件

影響量	參比值或范圍	允許偏差
環境溫度	23℃	±5℃
環境濕度	(45~75)%RH	—
工作電源	內置電池供電	—
外部電磁場干擾	應避免	—
工作位置	被測電流導線在鉗口中心位置	—
被測信號波形	正弦波（失真因子β），見注1	β=0.01
被測信號頻率	50HZ	1%
相位頻率測量時被測信號 幅值范圍	電壓： 100V±25V 電流： 1A±0.2A	—

表2.1 參比工作條件

1.2基本誤差

幅值測量誤差：

表2.2：誤差表1

頻率、相位測量誤差：

表 2.3：誤差表 2

功 能	量 程	分辨率	精 度
電壓（U） （0～500V）	500V	1V	±0.2%量程
	200V	0.1V
	20V	0.01V
電流（I） (10A電流鉗)	10A	0.01A	±（0.3%讀數+0.2%量程）
	2A	0.001A
	200mA	0.1mA

1.3無線相位伏安表額定工作條件
在表2. 4規定的額定工作條件下，各測量參數的工作誤差不超過基本誤差的二倍。

影響量	參比值或范圍	允許誤差
環境溫度	0~40℃	—
環境濕度	（ 20~85） %RH	—
工作電源	內置電池供電	—
外部磁場干擾	應避免	—
工作位置	被測電流導線可在鉗口內任意位置	—
被測信號波形	正弦波（失真因子β） 見注1	β=0.05
被測信號頻率	50Hz	2%
相位頻率測量時 被測信號幅值范圍	電流： 5 mA~10A 5mA~20 mA見注2	—

表2.4 額定工作條件
注1：電壓和電流為真有效值原理測量，對波形無要求, 相位測量為基波相位， 抗干擾能力強；
注2：5~20 mA電流范圍時，測相誤差極限： ±3.0° 。

2、測量特性說明
2.1電壓通道
輸入方式：電壓互感器隔離采樣輸入
測量方式：真有效值（RMS） 原理
輸入阻抗：500KΩ 電壓量限：500V 2.2
2.2電流通道
輸入方式：鉗形電流互感器采樣輸入
測量方式：真有效值（RMS） 原理
2.3無線相位伏安表相位測量
儀表可測量并顯示所有輸入量之間的相位。所顯示的相位值均為在按規定的正方向輸入(參看第三章)信號時， 后一向量滯后于前一向量的相位值。在所規定的輸入信號幅值范圍內其誤差見下表：

型號	ME3001S	誤差范圍
幅值范圍	50V-400V ， 0.5A-5A	±1°
	3V-500V， 20mA-10A	±2°
	3V-500V， 5mA-20mA	±3°

2.4頻率測量
儀表測量頻率時，主從機無線通信正常，主機進行實時測量，主機有U0輸入， 主從機就由U0取樣，沒有U0輸入，就由I0取樣，其取樣依次為U0、 I0、U1、 I1、U2、 I2、 U3、 I3。單機工作，從機取樣依次為U1、 I1、 U2、 I2、 U3、 I3。
頻率測量的信號幅值范圍：電壓： 3V—500V，電流： 5mA—10A

3、無線通信
ME3001S主從機間無線通信距離為空曠環境下100 米。
主機測量時，通過無線不斷查詢從機，若與從機通信成功，即開始與從機進行無線同步測量；若沒有查詢到從機，則進入單獨測量狀態。
從機開機后，自動進入單機測量狀態，若接收到主機無線同步指令，開啟與主機同步的測量；當無線通信中斷，則自動進入單機測量狀態。
4、安全特性
主機的一路電壓與儀器內部絕緣隔離，一路電流采用鉗形電流互感器輸入， 從機的三路電壓輸入通道與儀器內部絕緣隔離，三路電流采用鉗形電流互感器輸入，安全可靠。
4.1耐壓
電壓輸入端、 交流充電電源輸入端與儀表外殼之間， 鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV / 50Hz 正弦波交流電壓歷時1分鐘的試驗。
4.2絕緣電阻
在2.3.1 所述試驗點之間絕緣電阻均大于100MΩ/1000V測量電壓。

5、指示燈說明
從機開機時工作指示燈為綠色；電池電量不足時，欠電指示燈點亮為紅色； 充電時，充電指示燈點亮為紅色，充電完成后，充電指示燈變?yōu)榫G色。

6、無線相位伏安表外形尺寸、重量
主機：140mm×70mm×35mm 0.3kg
從機：230×125×43mm 0.5kg
鉗形電流互感器：140×40×19mm 0.16 kg / 把
鋁合金箱：340×265×115mm
