無線三相相位伏安表簡介：
隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否，直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。
由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高、低側同時引入，又存在不同的聯結組別，極易接錯，而在平時運行中又可能不會誤動或拒動，存在很大的隱患）。我公司根據現場測試需要，適時開發出“電力錯接線分析儀”。
該產品集多功能于一身，具有多種測量功能，主要測量功能為：
相位儀功能—校驗主變差動保護和母線差動相位的正確性；
電參量測試儀功能—測試電力系統必要的電參量參數；
計量接線檢測儀功能—對三相三線電能計量接線進行檢測；
諧波含量測試功能—現場測試電壓和電流的諧波含量；
示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。
該測量?jī)x器采用DSP交流采樣，可同時測量三路電壓和三路電流模擬量，儀器六通道相位同屏顯示，人機對話界面友好。
在某些情況下，PT的二次信號和CT的二次信號所處位置相隔比較遠，無法同時采集，無法完成電壓、電流的同時檢測，我們提供了主分機模式的無線測量方式，主機、分機分別檢測電流和電壓，解決了這一難題。
自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。

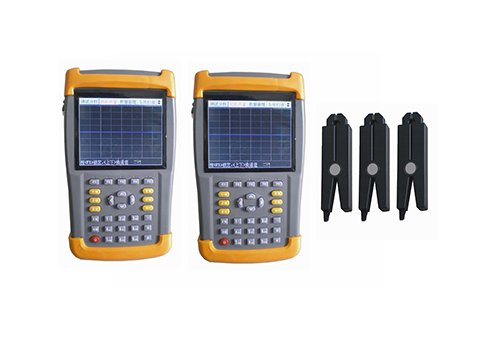

無線三相相位伏安表功能特點
1、三路電壓、三路電流相位同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量zui終繪制出完整的六角圖。
2、采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
3、可進行復雜保護裝置的相位分析，判斷接線是否正確，并給出正確的接線圖以供對比。
4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
6、可進行現場被測信號的諧波分析，能分析出2－50次諧波的各次含量，自動計算出總諧波失真度。
7、提供無線測量模式，解決電壓信、電流信號相隔遠而無法測試的問題。
8、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。
9、大容量鋰電池供電，連續工作長達8小時。
10、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。
11、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
12、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
13、體積小、重量輕，便于現場使用。
14、預留USB接口，可用儀器來替代優盤等移動存儲設備。
無線三相相位伏安表技術指標
1、輸入特性
電壓通道數量：3通道
電壓測量范圍：0~450V
電壓顯示分辨率：0.01V
電流通道數量：3通道
電流測量范圍：0~10A
電流顯示分辨率：0.0001A
相位測量范圍：－180°～＋180°
諧波分析次數：2～63次
無線通訊距離：≥500米
2、準確度
電壓：±0.2%
電流、功率：±0.5%
相角：±1°（有線），±2°（無線）
諧波電壓含有率測量誤差：≤0.3％
諧波電流含有率測量誤差：≤0.5％
3、工作溫度：－15℃~ ＋40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、體積：主機250mm×158mm×58mm，分機250mm×158mm×58mm
7、重量：1.8kg
