無局放控制臺

來源：djkluv.com 更新時間：2020-08-20

METC-20KVA智能控制臺是無局放輕型高壓試驗變壓器的配套設備，其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作方便等特點。

二、

無局放控制臺

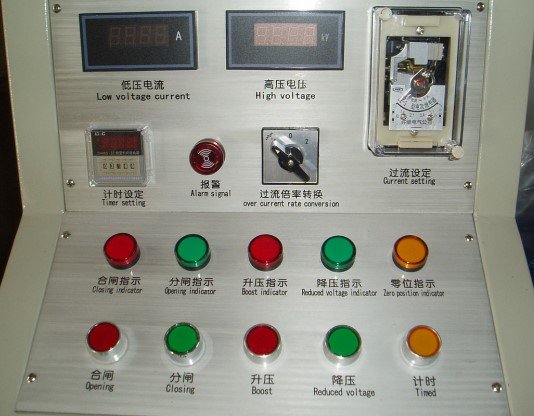

產品結構及面板布置示意圖

無局放控制臺為箱式或臺式結構，箱式為鋁合金箱，臺式為鐵殼噴塑，所有電器元件均裝在骨架上，便于安裝和維修。
本報無局放控制臺警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。
三、無局放控制臺使用方法
1、按照試驗要求將操作箱、變壓器、被試品連接好。
2、按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器電流值，時間繼電器時間值。
3、接入電源，綠燈亮，調壓器自動回到零位。
4、按下啟動按鈕，一次主回路吸合，調壓器受電。按升壓按鈕調壓器開始升壓，密切注意電壓表的指示，當升到被試品規定的耐壓值時，按下計時按鈕并注意被試品的情況。
5、當耐壓計時到時，操作箱自動發出報警聲，此時調壓器會自動回到零位，按下停止按鈕和計時按鈕，紅燈滅，綠燈亮。試驗即告完畢。
6、在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時調壓器也會自動回到零位。
四、無局放控制臺產品使用技術條件
1、容量：20KVA
2、工作電源：AC380V±50HZ
3、輸出電壓：0～430V
4、額定電流：50A
5、局放量：≤5pC
6、溫度：0℃～40℃
7、海拔高度：<1000m
8、相對濕度：<90%
9、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
注：升壓時要緩慢、均勻；降壓時要迅速，不能直接關閉總電源，以免產生過電壓，損壞設備。
