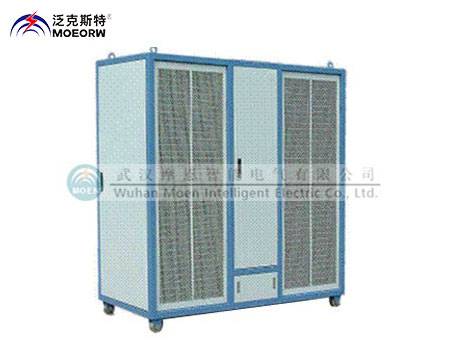

MEWJF-300kW無局放變頻試驗電源

執行標準：DL/T 848.4—2004

產品別稱：無局放變頻試驗電源

產品特性：
※廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校;
※具有電壓自動穩定調整功能；
※輸出電壓0～350V范圍內連續可調 ；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEWJF-300kW 無局放變頻試驗電源特點：
無局放變頻試驗電源具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。
系統功能：
a)變頻電源采用線性功放電路，完好正弦波輸出，波形失真度小
b)具有電壓自動穩定調整功能
c)安全可靠。本裝置內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全
d)采用光纖方式傳輸高壓測量信號，將高壓和低壓回路徹底隔離
e)自動/手動兩種控制方式
f)320*240點液晶顯示和多個旋轉鼠標，提供了友好的人機界面，操作、接線簡便快捷，真正做到“一看就會”
g)同步的電壓，電流和頻率顯示
h)輸出頻率在20—300Hz范圍內連續可調
i)輸出電壓0～350V范圍內連續可調
j)具有諧振耐壓試驗功能
k)具有自動諧振頻率查找功能，可設置多段自動掃頻頻率段
l)體積小、重量輕、搬運靈活、非常適合現場使用。
系統顯示功能：
1）具有大屏幕顯示，可指示：輸出電壓、輸出電流、頻率、環境溫度、出口風溫、變頻電源輸出電壓波形、日期時間、倒計時時間、故障信息等；
2）具有試驗電壓、時間等試驗參數的設置功能；
產品其他特點：
a)裝置中的充油設備沒有滲漏油現象。
b)裝置中所有金屬外殼均經過防銹及防腐處理，涂層均勻美觀。主要部件均有不銹鋼銘牌及端子標志。變頻電源柜、勵磁變壓器等各主要部件均配有防塵、防雨罩。電源控制箱配有專用防震鋁合金箱。設備結構堅固、牢靠，能在戶外、晴好條件下正常工作。變頻電源外殼防護等級符合IP54的要求，其它設備外殼防護等級符合IP66的要求。
c)裝置可在戶內、外存放、組裝和拆卸；具有專用運輸綁扎工具和現場起吊措施。
d)保護功能完備。制造廠保證裝置的控制設備、變壓器、電抗器等在1.2倍額定電壓下，若試驗中發生高壓側試品對地閃絡時，不對人身造成傷害和試驗設備不致出現有害的機械和熱應力以及電氣性能損傷或損壞。

e)設備各部件具有符合國標的銘牌，字樣、符號清晰耐久，銘牌在設備正常運行時其安裝位置明顯可見。

MEWJF-300kW無局放變頻試驗電源主要技術指標：
●頻率在設定范圍內調節時，電壓恒定輸出
●變頻電源與控制箱及分壓器與控制箱的連接均采用光纖連接方式，徹底的隔離高壓和低壓，避免在被試品擊穿后的反擊過電壓造成控制箱損壞，保證使用安全。
●本體和控制、顯示、保護分開，本體、保護為一整體，控制、顯示為另一整體且為鋁合金箱結構，便于現場攜帶。
●變頻電源具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。
●新的外觀設計改善了散熱條件，變頻柜散熱采用直通風道，增大負壓空間，裝有二十四個低噪音風扇，入口與出口溫差小于45K，沒有風扇界區死點問題，使功放管工作更安全；風道設防塵移動門。
●由于大功率管的溫度性能較差，較大功率輸出時，溫升加大，三極管的放大倍數增加，導致輸出電壓漂移，要靠試驗人員不斷調整輸出電壓，這一問題早期產品無法解決。現在用單片機的軟件實現電壓自動調整，保證輸出電壓的穩定。
●變頻電源的信號源由專用芯片產生，并由單片機控制，輸出頻率穩定，調節更細。所有的數據顯示在一塊大屏幕的液晶屏上。
●變頻電源的電源柜本體與控制箱及分壓器與控制箱的連接均采用光纖連接方式，徹底的隔離，避免了在試品打穿后的反擊造成控制箱的損壞，使用更安全。連接光纖采用特殊光纖，可較大的承受各種自然、人為因素的破壞。特別適合于高電壓長電纜等大電容試品的現場耐壓試驗。
●變頻電源柜體具有吊環，方便起吊及運輸緊固。柜體底部有專門設計的減震措施，保證在運輸過程中彈性減震，又可滿足使用時的鋼性支撐。變頻電源的外殼由數控機床加工而成，在散熱風道網門外設有可移動門，在設備不使用時將其關閉，所有柜門均安裝橡膠密封條，可降噪和防止灰塵的進入。
主要技術特點：
●采用線性功放電路，完好正弦波輸出，波形失真度小。
●具有電壓自動穩定調整功能。
●安全可靠。本裝置內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
●自動/手動兩種控制方式。
●采用光纖方式傳輸高壓測量信號，將高壓和低壓回路徹底隔離。
●大屏幕液晶顯示和旋轉鼠標，提供了友好的人機界面，操作簡便快捷，真正做到“一看就會”。
●同步的電壓，電流，頻率和相位顯示。
●具有多種頻率段設置功能，頻率在20—300Hz范圍內連續可調, 步進為0.01Hz
●輸出電壓0～350V范圍內連續可調。
●同步電源100V，100W輸出，頻率與輸出電壓同步。
●具有感應耐壓和諧振耐壓試驗功能。
●具有自動諧振頻率查找功能，可設置多段自動掃頻頻率段。
●能保存系統設置參數。
●體積小、重量輕、搬運靈活、非常適合現場使用

1)額定工作輸入電源：380V±10% (三相)；50Hz；
2)變頻電源額定輸出功率：300kW（可按需定制）
3)額定輸出電壓：?jiǎn)蜗?～350V交流
4)頻率可調范圍：20Hz～300Hz，頻率在設定范圍內調節時，電壓恒定輸出
5)輸出頻率分辨率：0.01Hz
6)輸出頻率不穩定度：≤0.05％
7)輸出電壓波形為正弦波：波形畸變率≤1.0％
8)系統局部放電量：≤10pC
9)系統工作時間：變壓器局放試驗時運行時間180min；諧振耐壓試驗時運行時間60min
10)絕緣水平： 1.2倍額定電壓下耐壓1min
11)噪音水平：≤75dB
12)滿負載下連續工作時間：≥6小時
13)允許溫升：在額定負載下，連續工作3小時，出風口溫升≤45K
14)一般使用環境條件
15)周圍空氣溫度
16)zui高溫度： +45℃（使用） +50℃（儲存）
17)zui低溫度： -15℃（使用） -20℃（儲存）
18)zui大日溫差： 25K
19)日照強度： 0.1W/cm2(風速0.5m/s)
20)海拔高度： ≤5000m
21)使用地點：戶內外
22)無火災及爆炸危險；
23)不含有腐蝕金屬和絕緣的氣體存在；
24)有一可靠接地點；
25)環境相對濕度(在25℃時) zui大日平均值：95%
26)安裝放置地點平坦，電抗器安裝傾斜度不大于5o
