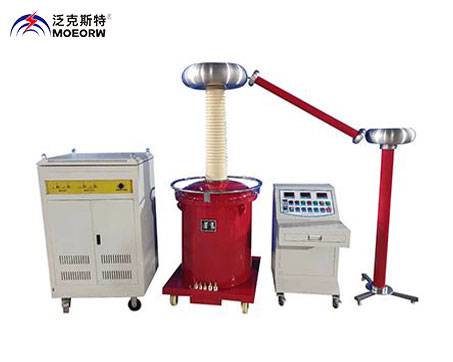

MEJF無局放工頻試驗系統

執行標準：DL/T848.3-2004

產品別名：MEJF無局放工頻試驗系統、無局放試驗裝置、無局放耐壓系統、無局放耐壓裝置、無局放測試儀、無局放試驗變壓器、無局放工頻耐壓裝置、無局放試驗成套裝置

產品特性：
※5~200KVA（可按需定制）;
※AC 0~400KV （可按需定制）；
※接線簡單，操作方便；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEJF

無局放工頻試驗系統

用途
無局放工頻試驗系統主要用于檢驗各種絕緣材料，絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
50-1200KV無局部放電工頻試驗變壓器，主要技術性能處于國內領先地位，達到國際同類產品的先進水平。
1、成套設備配置性強，電壓容量系列齊全，功能完善。
2、成功研制無局部放電環氧絕緣筒，局部放電量小。
3、阻抗電壓低，優于國標規定。

4、采用自動控制技術，自動化程度高，抗干擾能力強。

MEJF無局放工頻試驗系統技術參數

一、無局部放電試驗變壓器		四、保護電阻
額定容量	5~200KVA（可按需定制）	額定電壓		10~400KV
輸入電壓	AC 220V / AC 380V	額定電流		長期電流0.1~1A
輸出電壓	AC 0~400KV （可按需定制）	標稱電阻		1~100KΩ
局部放電量	額定電壓下≤5PC	局部放電量		＜3pC
阻抗電壓	10 %	五、電源濾波器
輸出電壓波形	工頻、正弦波	額定電壓		0.38KV
連續運行時間	1小時/次	額定電流		150A
間續運行時間	連續	濾波電抗器品質因數		＞70
二、控制臺		局部放電背景水平		＜2pC
額定容量	5~400KVA	絕緣水平		5KV/1min無異常放電現象
輸入電壓	AC 220V / AC 380V	六、局部放電檢測儀
輸出電壓	0~0.43KV	方案一	MEJF-4000局部放電檢測系統
三、電容分壓器（耦合電容器）		方案二	MEJF-2000局部放電檢測系統
規 格	10~500KV/500PF、1000PF	方案三	MEJFD-2008多通道局部放電檢測儀
標稱分壓比	1000：1	方案四	MEJFD-2006局部放電檢測儀
局部放電量	＜3pC	方案五	MEJF-2004局部放電測試儀
