電纜故障閃測儀

概述

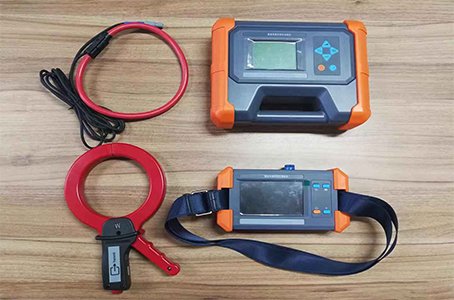

ME系列電纜故障閃測儀是一套高性能電纜閃測儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。

電纜故障閃測儀功能特點
l電纜故障閃測儀適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。
l柔性卡鉗接收、使用靈活方便。
l50Hz/60Hz電纜負載電流測量功能。
l多種信號輸出方式：直連輸出、卡鉗耦合。
l發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
l唯一性識別：明確給出識別結果。
l內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
l機殼堅固、質輕便攜。
l全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

電纜故障閃測儀主要技術指標
3.1. 發射機
1.輸出方式：直連輸出、卡鉗耦合。
2.輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。
3.輸出功率：zui大10W，10檔可調，全自動實時阻抗匹配。
4.直連輸出電壓：zui高150Vpp。
5.過載和短路保護。
6.人機界面：320×240點陣液晶顯示器。
7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah

3.2. 接收機
1.輸入方式：柔性卡鉗。
2.接收頻率：
主動探測頻率：640Hz、1280Hz。
工頻被動探測頻率：50Hz/60Hz(用戶可配置)。
3.電纜識別：柔性卡鉗智能識別。
4.工頻測量：量程AC 1-1000A，精度±3%。
5.人機界面：800x480液晶顯示器；液晶尺寸121x76mm。
6.內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah

3.3.其他：
1.體積：發射機280×220×90mm，接收機220×125×55mm。
2.質量：發射機2.3kg，接收機0.9kg。
3.發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。
4.接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。
使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
