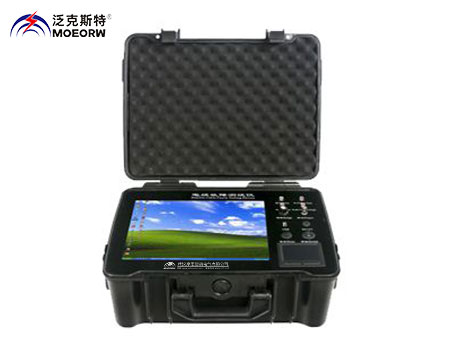

ME-9001智能電纜故障測試儀

執行標準：GB15934-1996

產品別稱：智能電纜故障測試儀、通信電纜故障測試儀、路燈電纜故障測試儀、高壓電纜故障測試儀、低壓電纜故障測試儀、電纜故障綜合測試儀、通訊電纜故障測試儀、直埋電纜故障測試

產品特性：
※測試距離：不小于40km ;
※更短測試距離（盲區）：5-10米；
※)分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

智能電纜故障測試儀

產品特點
ME-9001智能電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套獨有的管理軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度(需配合電纜深度檢測儀)的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。

◆智能電纜故障測試儀產品特點
?國內首家采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。
?國內首家采用12.1英寸大屏幕顯示，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
?采用更新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇更低6.25MHz、更高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
?軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。
?支持更新開通的3G通信終端或無線上網卡，專用3G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作。
?8G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
?關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
?更新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
?高壓放電部分三種可供用戶選擇，國內首創更新高頻高壓電源8.4kg替換65kg試驗變壓器和操作箱，填補國內一項空白。

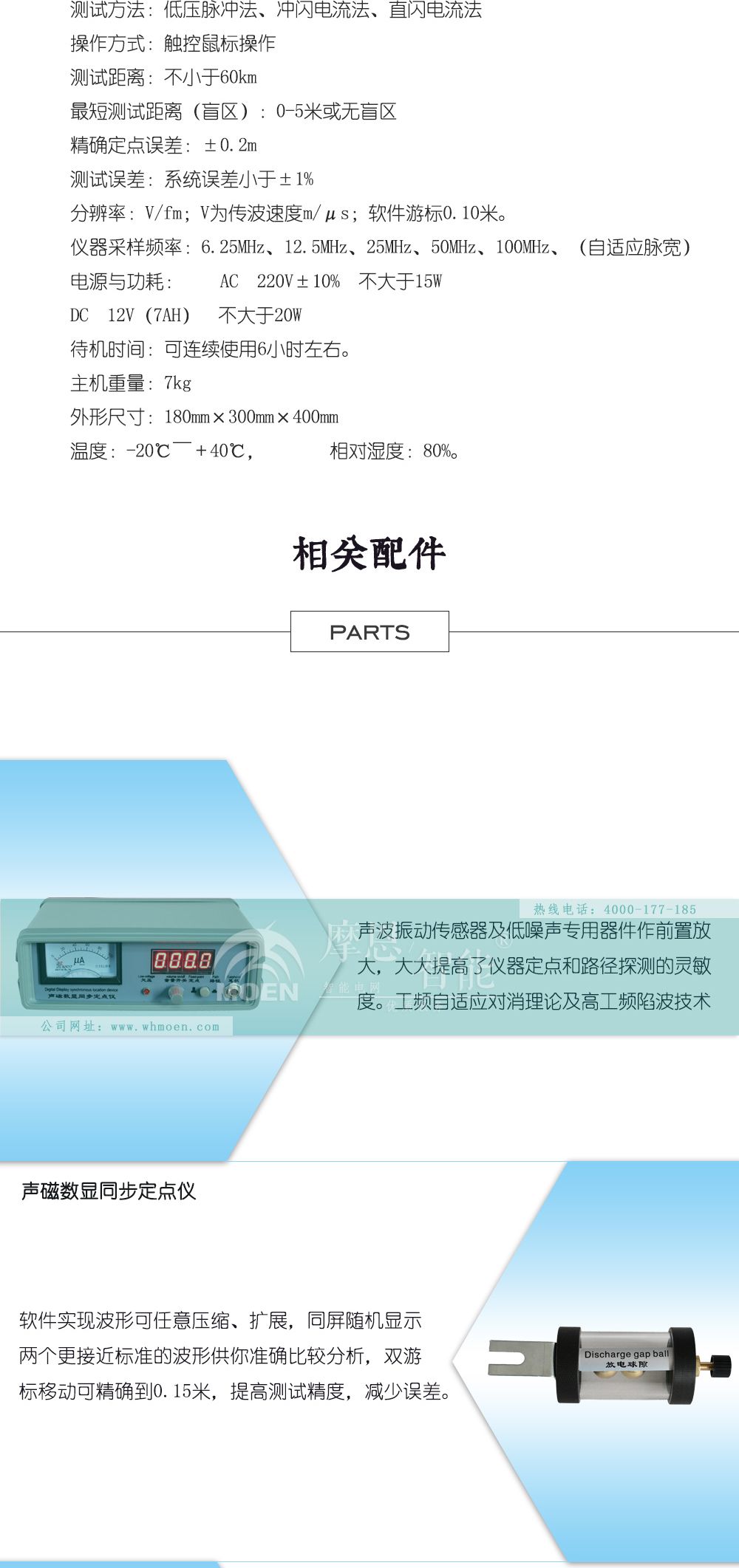

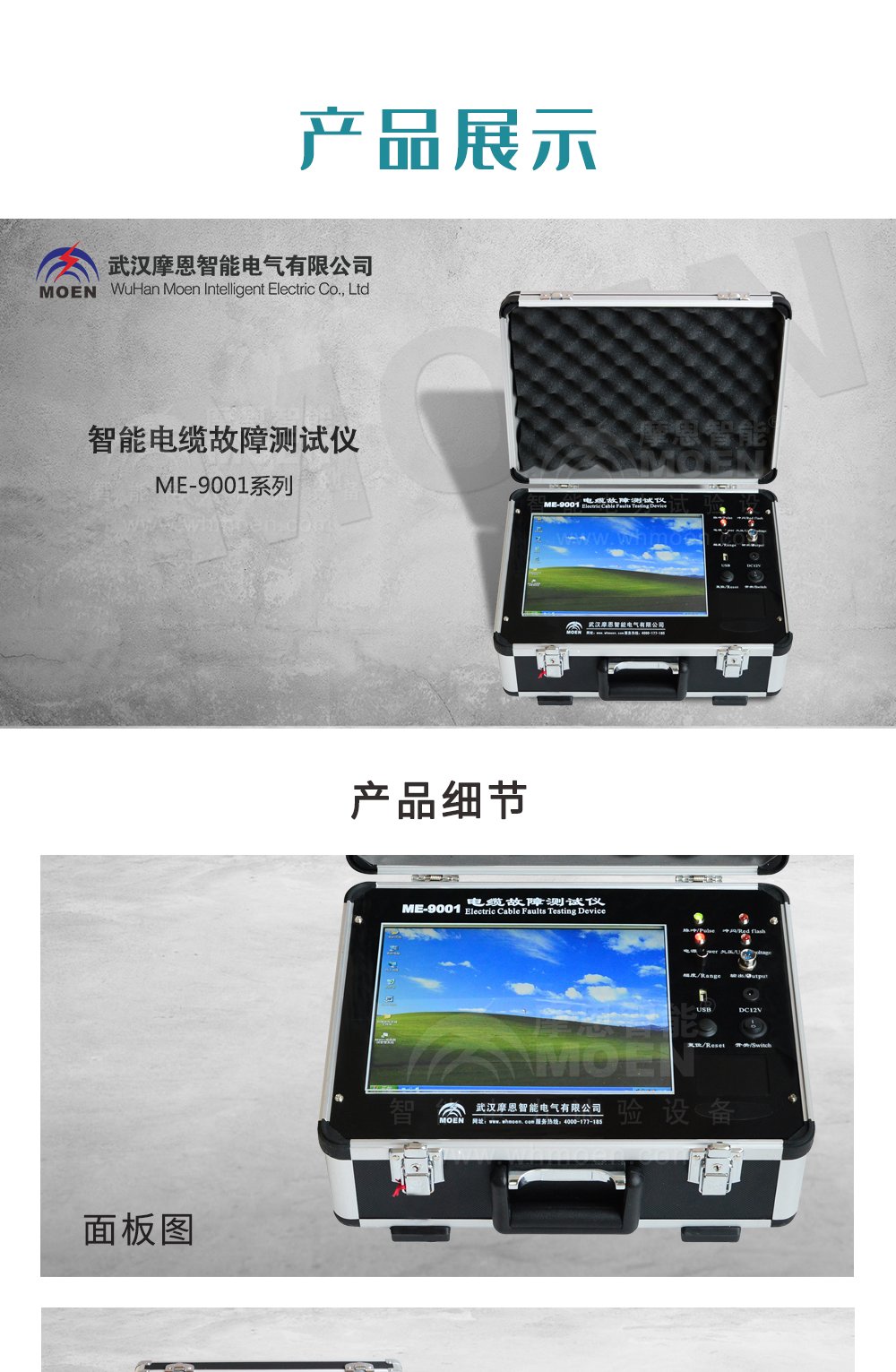

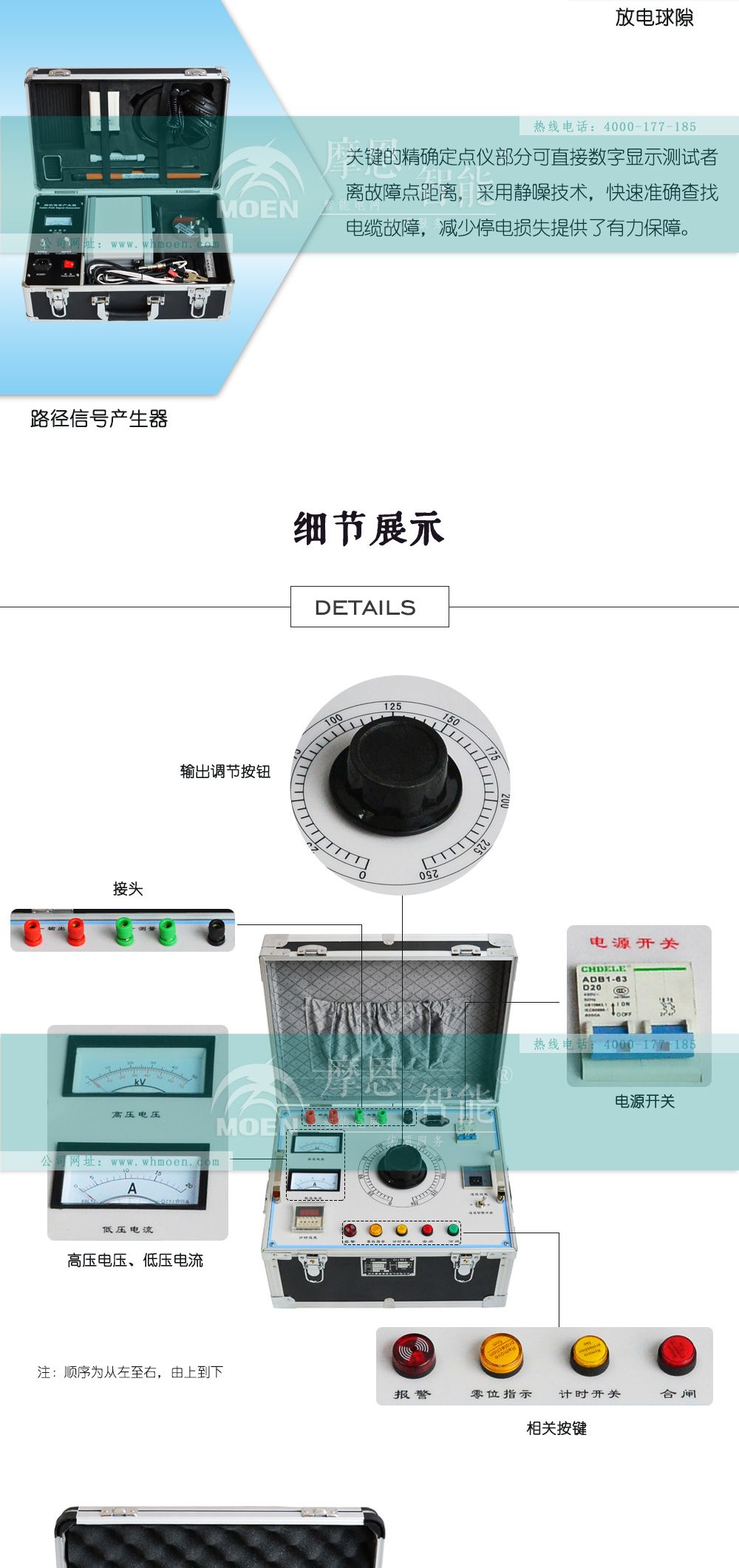

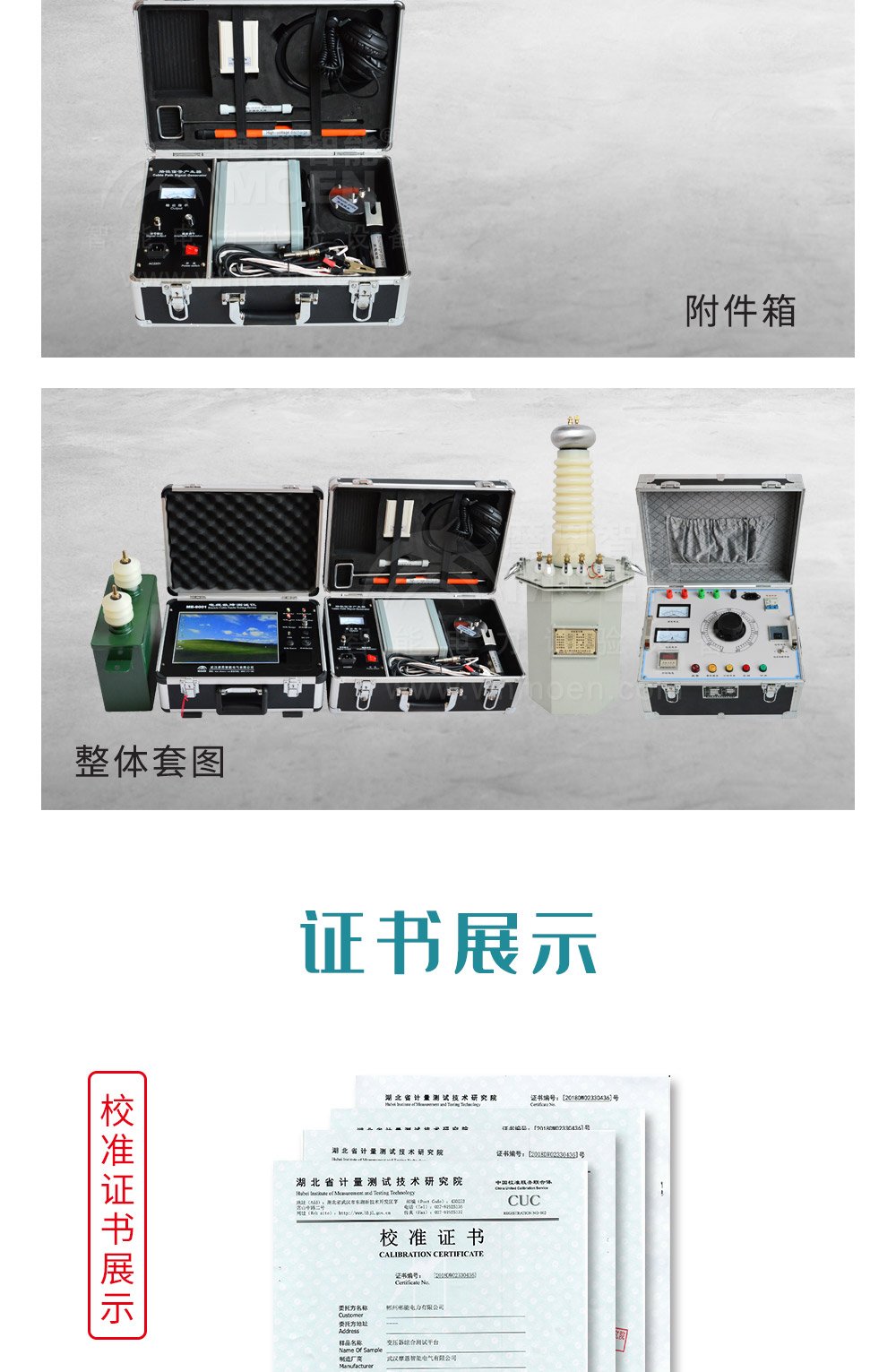

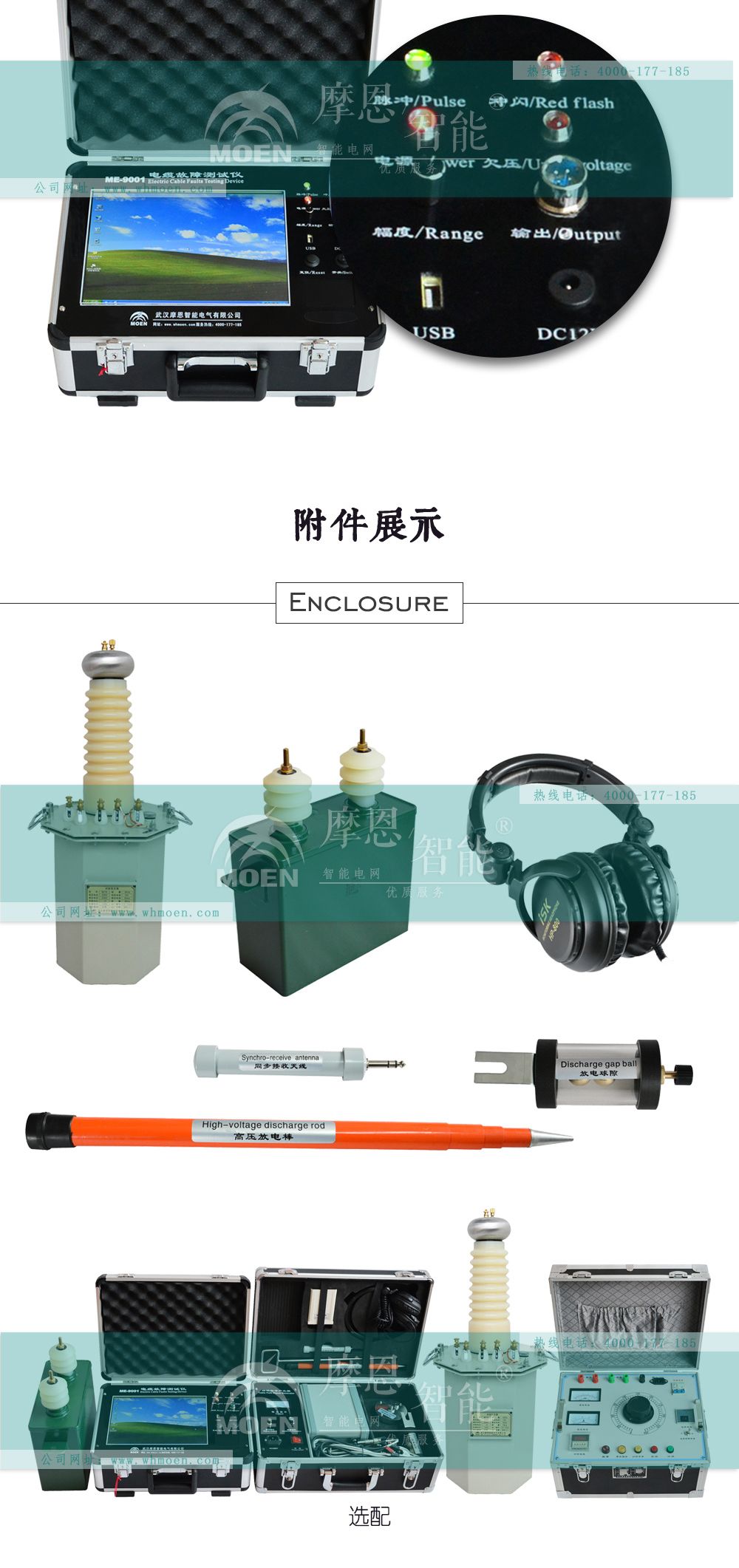

智能電纜故障測試儀詳情圖

◆智能電纜故障測試儀技術參數：
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
?顯示方式：12.1英寸工業級液晶屏（XP操作平臺）
?存儲容量：8G
?操作方式：觸控鼠標操作
?測試距離：不小于40km
?更短測試距離（盲區）：5-10米
?精確定點誤差：±0.2m
?測試誤差：系統誤差小于±1%
?分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。
?儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
?電源與功耗：AC220V±10%不大于15W DC12V（7AH）不大于20W
?待機時間：可連續使用4小時左右。
?管理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
?信號頻率：15KHz正弦波
?輸出功率：Pomax≥100W
?輸出阻抗：Zo=Zc(電纜特性阻率)
?震蕩方式：斷續
?主機重量：9.8Kg
?環境溫度：－15℃～＋40℃
?外形尺寸：180mm×300mm×400mm
?相對濕度：RH≤85%（25℃）
