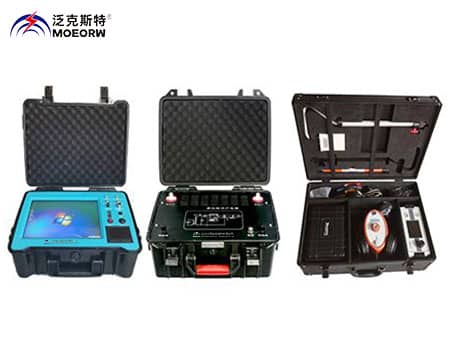

ME-9003 全智能多次脈沖電纜故障測試儀（快測組合）

執行標準：《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀

產品別稱：全智能多次脈沖電纜故障測試儀、多次脈沖電纜故障測試儀、電纜故障測試儀

產品特性：
※分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米 ;
※儀器采樣頻率：12.5MHz、25MHz、50MHz、100MHz、200MHz（自適應脈寬）；
※)輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續 ；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

全智能多次脈沖電纜故障測試儀

（快測組合）產品特點
ME-9003全智能多次脈沖電纜故障測試儀更大特點就是規避了90%復雜的高阻故障波形難以讀取的缺陷，測試軟件自動識別卡位讀取故障距離，特別對于日益增多的地埋電纜故障提供了一套獨有多方案的服務方式和管理學習軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件，生產遵循中華人民共和國制造計量器具許可證陜制00000548號，該套設備為國家電網，南方電網的合格供應商產品。該系統測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

◆全智能多次脈沖電纜故障測試儀（快測組合）產品特點
?先采用工控嵌入式計算機平臺系統，全電腦XP系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。
?先采用12.1in大屏幕觸摸系統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。
?采用更新的USB通信接口，采集信號穩定，主機可自動選擇更低12.5MHz、更高達200MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
? 軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形,同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
?獨特的多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現全套設備輕便化。
? 主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）
?內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。
? 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
? 高壓放電部分三種可供用戶選擇,內置電容一體化高頻高壓電源高壓沖擊部分，適用范圍廣，真正綜合輕便化，國內lingxian。

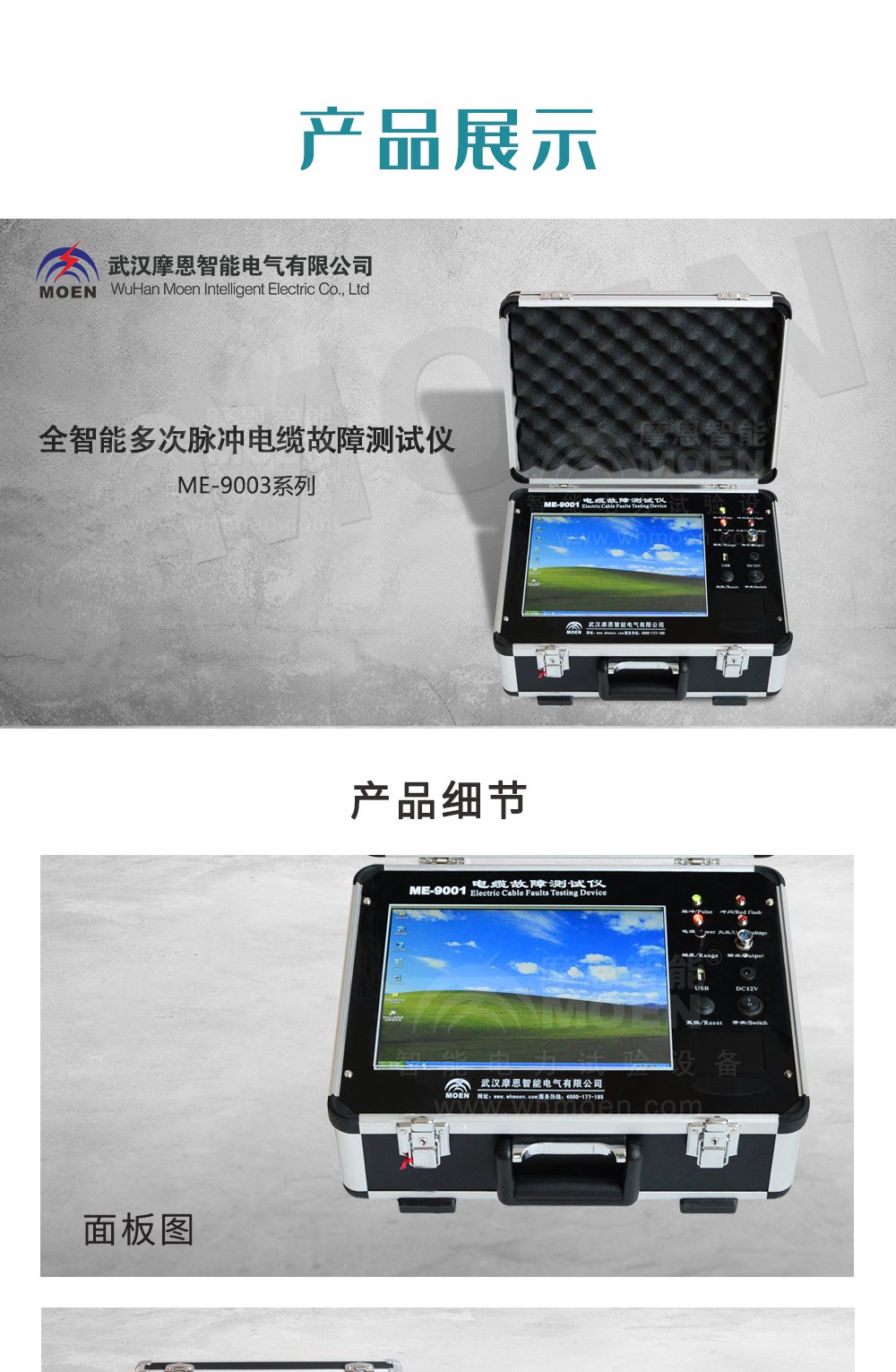

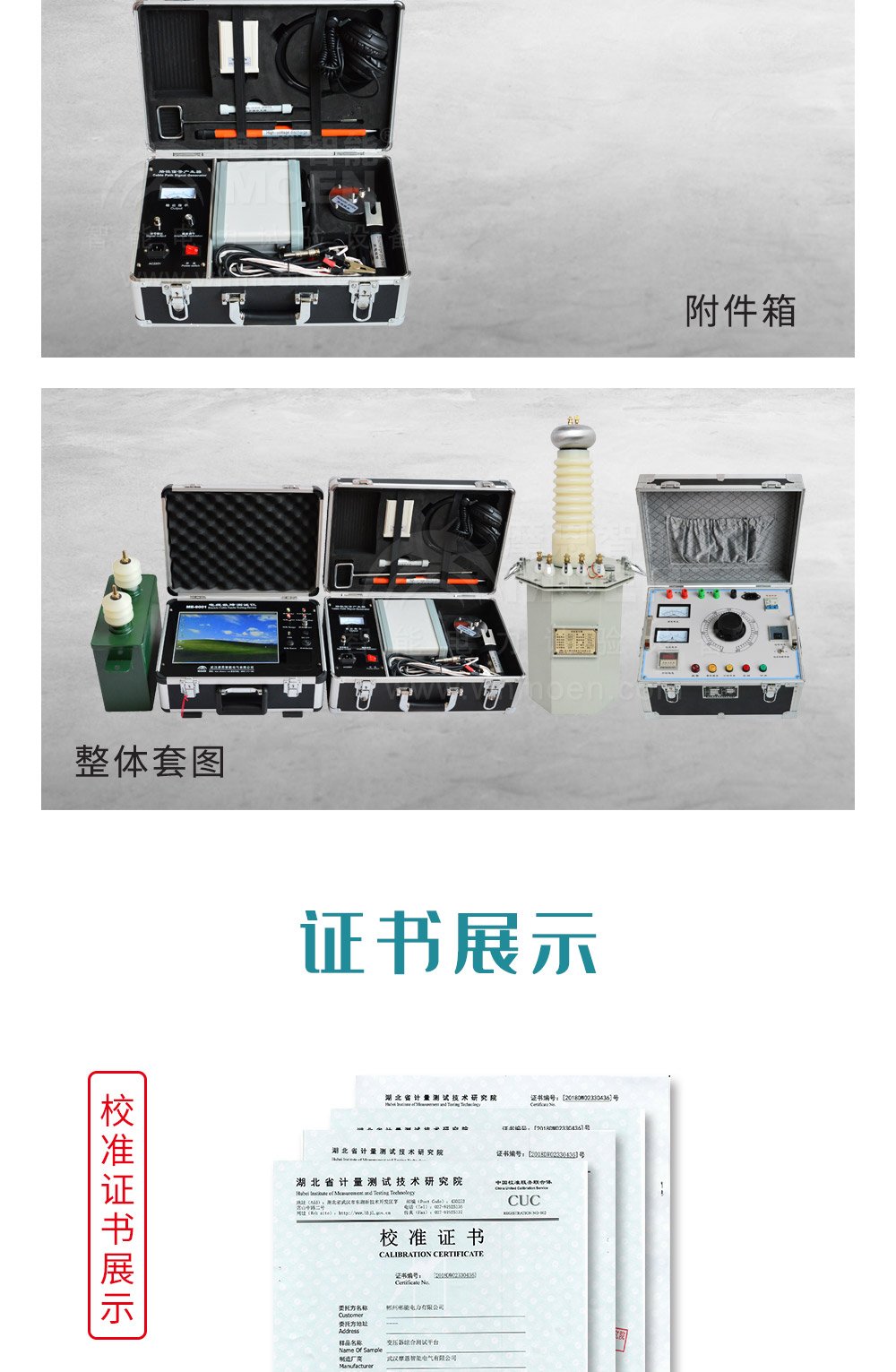

全智能多次脈沖電纜故障測試儀產品展示

◆全智能多次脈沖電纜故障測試儀（快測組合）技術參數
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜，路燈電纜，機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
?顯示方式：12.1英寸工業級液晶屏（XP操作平臺）
?測試距離：不小于60km
?操作方式：雙操作，觸摸筆兼觸控鼠標操作
?測試方法：低壓脈沖法、沖閃電流法、直閃電流法
?存儲空間：固定8G
?更短測試距離（盲區）：0-5米或無盲區
?分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米
?精確定點誤差：±0.2m
?測試誤差：系統誤差小于±1%
?儀器采樣頻率：12.5MHz、25MHz、50MHz、100MHz、200MHz（自適應脈寬）
?待機時間：可連續使用6小時左右
?主機重量：7kg
?外形尺寸：180mm×300mm×400mm
?環境溫度：-20℃～﹢40℃，相對濕度：80%
?電源與功耗：AC220V±10% 不大于15W； DC12V（7AH）不大于20W
5、路徑儀技術指標：
?信號頻率：15KHz正弦波輸出功率：Pomax≥100W
?輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續
?環境溫度：－20℃～＋40℃ 相對濕度：RH≤85%（25℃）
?主機重量：9.8kg 外形尺寸：180mm×300mm×400mm
6、聲磁數顯同步定點儀技術指標：
?數顯距離：更大500米，更小0.1米
?粗測誤差：小于10%，定點誤差為零
?電磁通道接收機靈敏度：<5μV
?電磁通道增益：>110dB (30萬倍)
?聲音通道音頻放大器增益：<120dB (信噪比4:1時100萬倍)
?50Hz工頻抑制度：>40dB (100倍)
7、YD型電纜測試高壓試驗變壓器：
?額定容量：3kVA 單臺額定輸出電壓：(AC)50KV （DC）70KV
?輸出電流：60mA 輸入電壓：200V
?輸入電流：15A 變壓比：500/1
?變壓比誤差：＜±1% 阻抗電壓：＜10%
8、服務方式及技術：
a、3G無線遠程同步測控服務（選配）；
b、手機安卓版測試軟件服務（選配）；
c、波形郵件傳輸實時分析服務
