ME-6000 電纜故障快測系統（尖端組合）

執行標準：DL/T849.123-200

產品別稱：電纜故障快測系統、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀

產品特性：
※數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz ;
※測試距離：＞30Km；
※)控制方式：一鍵控制，依次觸發三個級別信號順序輸出；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電纜故障快測系統

（尖端組合）產品特點
ME-6000電纜故障快測系統可解決35KV及以下電力電纜的各類故障。測距主機采用了三級多次脈沖高級弧反射預定位技術，實現了弧短路時間從幾微秒到350毫秒的變化，使得測試波形均呈現為低壓脈沖波形，可實現自動判距，使得故障測距簡單而唯一，將人的經驗因素降到更低；所配電纜綜合探測儀具有帶電或停電尋徑、帶電纜識別的特有功能；具有絕緣測試功能有助于故障性質分析判斷；同時可解決金屬性死接地故障這一過去無法解決的難題；系統所配精確定位儀具有聲波、電磁波數字大小顯示、故障點距離提示以及路徑監測、噪聲頻段選擇、放電聲存儲等多項特有功能；同時配備了高級防外界噪聲拾音探頭，高阻軍用耳機，使得定點單元具有超強的防外界干擾能力，大大減少了人的經驗因素。系統所配高壓源是將傳統的控制箱、升壓器、脈沖電容放電球隙、放電棒，用工控技術數字化處理，科學的集成為一體，實現了真正意義的一體化，高壓脈沖電源拋棄了需調節球間隙放電有聲音的煩惱。界面為數字化液晶顯示，顯示出儀器的工作狀態、電壓高低、脈沖頻次、殘余電壓等信息；接線簡單（只需接：一根電源線、一根高壓線、一根地線）體積小重量輕，基本不占工作場地。系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。此套儀器組合屬于電纜故障測試中的更強組合，代表了國內更高水平及電纜測試的發展趨勢。相信隨著宣傳及推廣，它們會迅速普及到廣大電纜維護者手中，為我國的電力電纜維護做出積極的貢獻。
1、系統組成及簡介：
ME-6000電纜故障快測系統由以下四個單元組成，
2.1故障測距單元——ME-6000W三級脈沖測距儀及中央控制單元
主機采用三級脈沖高級弧反射預定位技術使得所有測試波形均顯示為低壓脈沖波形，實現了故障點距離自動定位，故障測距簡單而輕松。中央控制單元是有源的儲能裝置，可自動控制一級高壓擊穿故障，二級有源續弧，三級脈沖采樣。實現三級脈沖法、提高采樣成功率的必要組成部分。
2.2尋蹤及識別單元——ME-5010電纜路徑探測儀
具有解決故障電纜對地絕緣短路及開路故障的快速準確查找定位，還可對埋于地下電纜路徑查找定位，及電纜的敷設深度的測量。它的產生降低了電纜故障測試復雜度、難度，提高了安全性。
2.3故障定點單元——ME-400D智能定位儀
系統所配精確定位儀具有聲波、電磁波數字大小顯示、故障點距離提示以及路徑監測、頻段選擇、存儲等多項功能。同時配以防噪拾音探頭、高阻軍品耳機，使其具有超強的抗干擾能力，大大減少了人的經驗因素。
2.4高壓信號單元——ME-320一體化高壓信號發生器
電纜故障預定位的能量提供部分，向外提供高壓高能的電脈沖。(系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。) 系統所配高壓源是將傳統的控制箱、升壓器、脈沖電容放電球隙、放電棒，用工控技術數字化處理，科學的集成為一體，實現了真正意義的一體化，高壓脈沖電源拋棄了需調節球間隙放電有聲音的煩惱。界面為數字化液晶顯示，顯示出儀器的工作狀態、電壓高低、脈沖頻次、殘余電壓等信息；接線簡單（只需接：一根電源線、一根高壓線、一根地線）體積小重量輕，基本不占工作場地。
2、各單元功能特點、技術指標及詳細配置
3.1 故障測距單元——ME-6000W三級脈沖測距主機及中央控制單元
主要完成電纜故障點距離的測試，采用雙沖擊方法延長燃弧時間并穩弧時長可達350毫秒，遠遠大于二次脈沖的微秒級燃弧時間，能夠輕易地定位高阻故障和閃絡故障，所有測試波形均呈現為低壓脈沖短路波形，故障距離可自動判斷。其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的全長反射波形，接著用中央控制單元一鍵控制，依次自動觸發高壓脈沖擊穿電纜的故障點并產生電弧，同時觸發中壓儲能脈沖來穩定和延長電弧短路時間，再發出低壓脈沖，從而得到故障點的短路反射波形，兩條波形疊加后可以發現波形的分叉點就是故障點的位置。由于采用了外界的中壓儲能脈沖來穩定和延長電弧短路時間，時長達350毫秒它比采用電阻限流來獲取短暫的微秒級電弧短路時間的二次脈沖法更容易得到故障點短路波形。

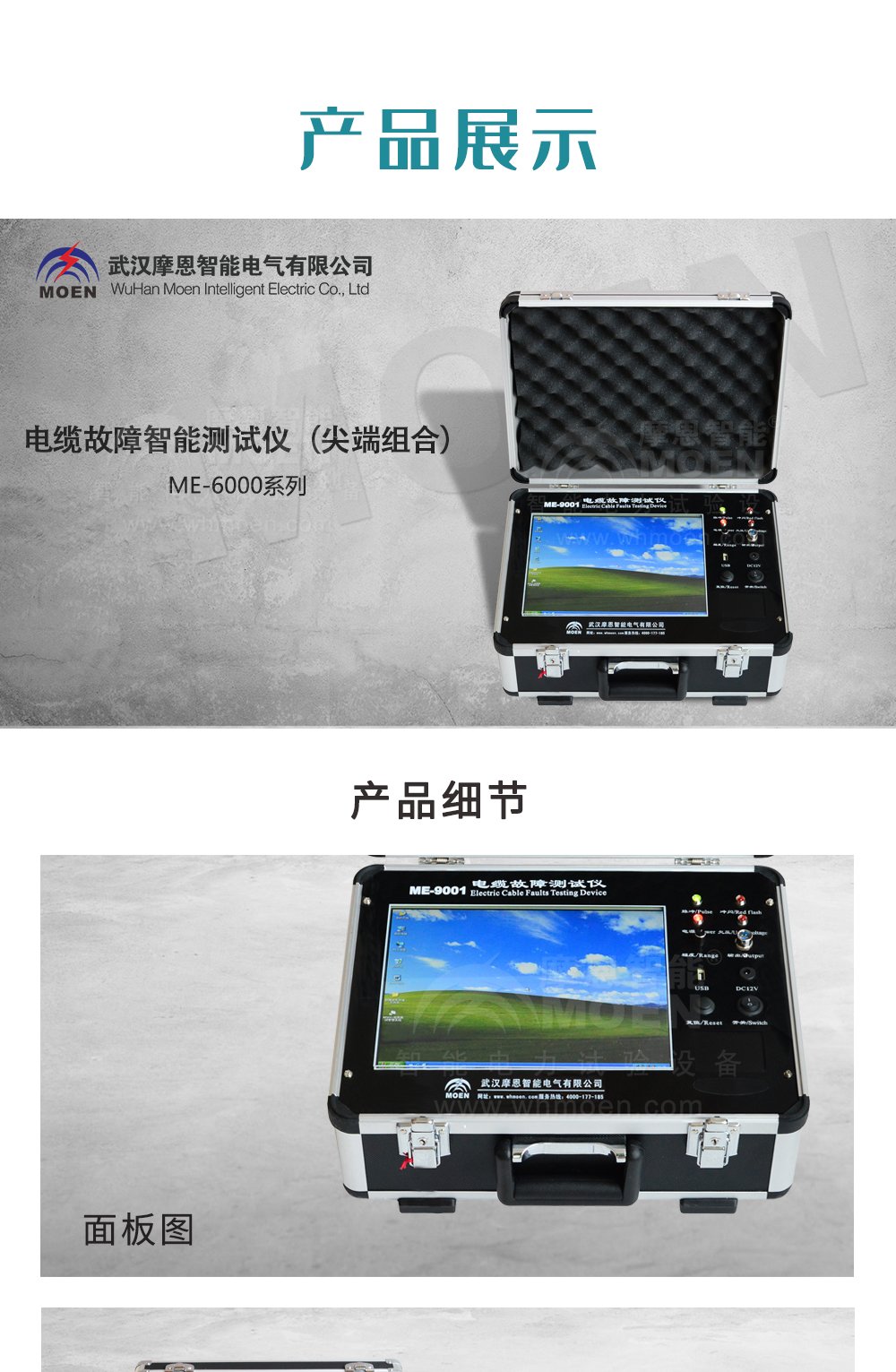

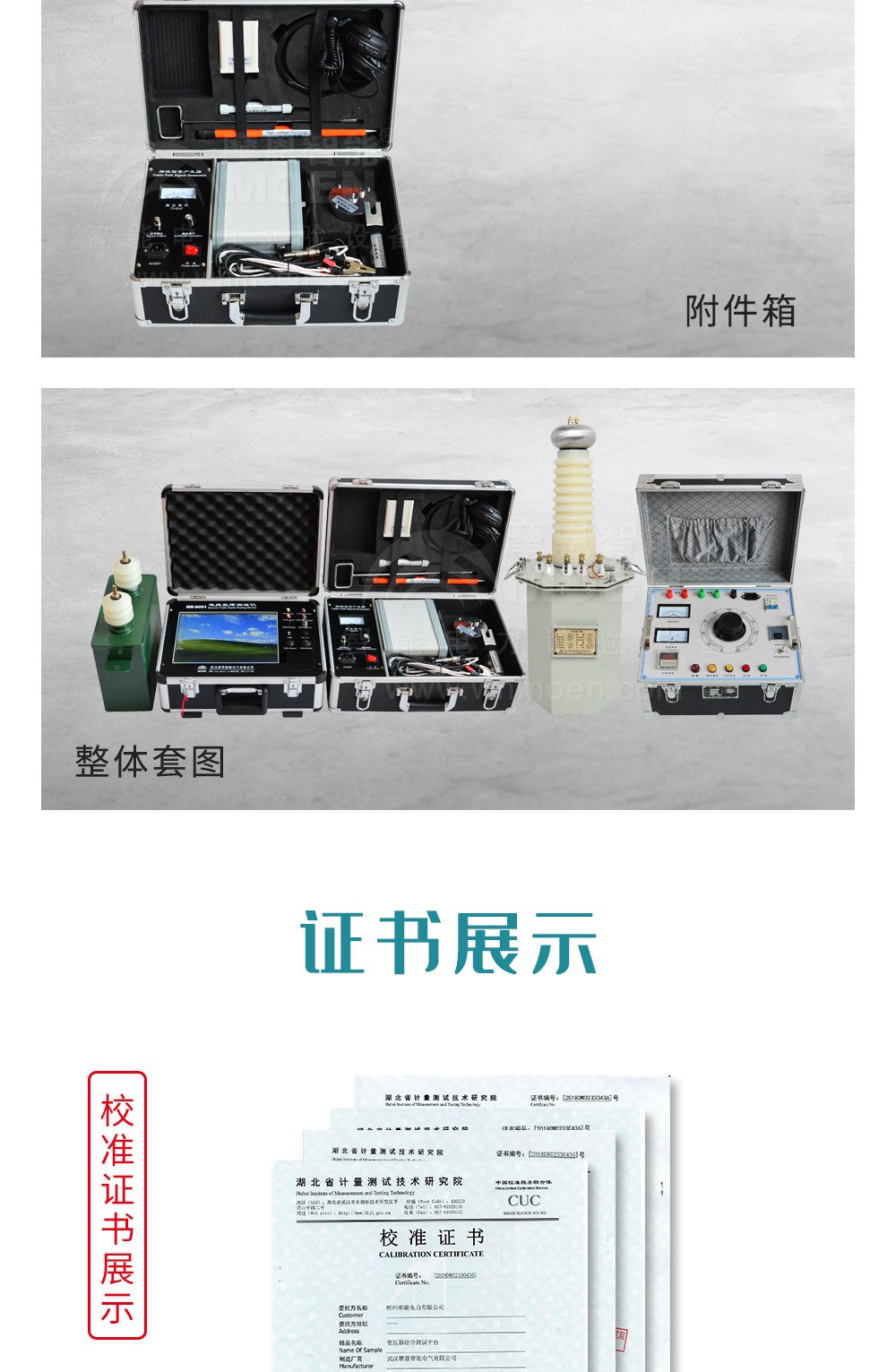

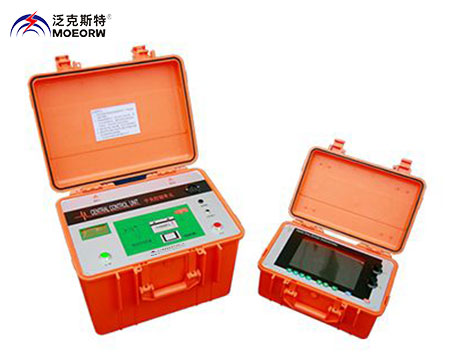

電纜故障快測系統產品展示

◆電纜故障快測系統（尖端組合）產品用途
3.1.2.1測試儀主機技術指標
?測試方法：三級脈沖法、三級多次脈沖法、沖擊高壓電流取樣法、低壓脈沖法。
?數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz。
?測試距離：＞30Km。
?讀數分辨率：1m。
?系統定點精度：0.1m。
?測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
?內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
?工作條件：溫度-30℃～+45℃，
?相對濕度： 90%。
?海拔高度：小于3000米
3.1.2.2中央控制單元技術指標
?控制方式：一鍵控制，依次觸發三個級別信號順序輸出。
?可儲能量：300J
?工作電壓：220V,50Hz
?功耗：100VA
?外形尺寸：450mm×360mm×320mm
?重量：12Kg
?使用環境溫度：-30℃～+50℃

◆電纜故障快測系統（尖端組合）產品用途
l 可測35KV及以下等級所有電纜的高、低阻故障，適應面廣。
l 采用國際更先進的“三級脈沖法”和“三級多次脈沖法”測試技術。同時還具有傳統的高壓閃絡法和低壓脈沖法。
l 任何高阻故障均呈現更簡單的類似低壓脈沖短路故障波形特征，極易判讀。
l 具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
l 采用中央控制單元一鍵控制依次順序觸發三個級別的信號輸出方式，保證安全和成功率。中央控制單元可提示操作步驟，監測工作進程。
l 具有測試波形儲存功能，能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢?chǔ)存大量的現場測試波形。
l 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
l 11寸超高亮彩色觸摸液晶屏顯示，具有強大的數據處理能力和友好的顯示界面。
l 具有極安全的采樣高壓保護措施。
l 具有232計算機通訊接口，可方便將數據及圖形保存在計算機內。
l 內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
