串聯諧振試驗裝置技術方案公司承諾
1、技術參數滿足MEXB-100KVA/50KV串聯諧振試驗裝置技術方案，如有任何問題用戶無條件退貨。
2、我公司生產的MEXB-100KVA/50KV串聯諧振試驗裝置保證再第三方國家權威機構檢驗合格，如有不合格，
用戶可無條件退貨。
3、產品再一年之內存在質量問題或有任何的設計缺陷，用戶可無條件退貨。
4、MEXB-100KVA/50KV串聯諧振試驗裝置必須支持雙電源輸入，即AC220V和AC380V設備都可正常工作，如不支持雙電源輸入，用戶可無條件退貨。
串聯諧振試驗裝置技術方案概述
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。比較好的方法是采用變頻串聯諧振的方法進行耐壓試驗
串聯諧振試驗裝置技術方案應用
變頻串聯諧振裝置主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

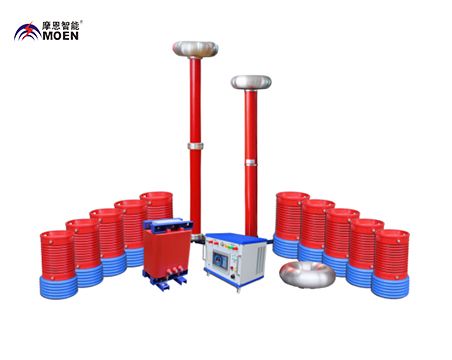

變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振試驗裝置技術方案原理
運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
附 變頻串聯諧振原理圖變頻串聯諧振介紹：由變頻電源、隔離變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
串聯諧振試驗裝置技術方案各部件作用一覽表
組成部件： 由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體
2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓
3.高壓電抗器：與容性試品發生串聯諧振
4.分壓器：測量調節器上的高壓電壓值和低壓
串聯諧振試驗裝置技術方案特點
變頻諧振的優點主要有以下幾點：
1.操作簡單，體積小，重量輕，非常方便現場使用及搬運
（體積與重量約為傳統試驗變壓器的1/10～1/30）；
2.對現場電源要求低，220V或380V皆可；
3.試驗等效性好；
4.特有低諧波 技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷；
5.通過權威機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全；
6.符合國標要求有監測峰值功能，可實時監測高壓試驗波形；
7.大液晶屏幕，“傻瓜式”簡單易用；
8.過壓、過流、放電、過熱及零啟動保護全面可靠，動作時間1微秒；
特別提醒：做試驗時，電抗器要放平，地面不要潮濕，zui好放置一塊厚的絕緣板
