變頻串聯諧振試驗裝置技術方案簡介
一、被試品對象及試驗要求
1、35kV/300mm2長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/300mm2長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
4、110kV及以下電壓等級GIS、開關、互感器等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
變頻串聯諧振試驗裝置技術方案工作環境
1.環境溫度：－100C –50 0C;
2.相對濕度：≤90%RH;
3.海拔高度: ≤1000米；
變頻串聯諧振試驗裝置技術方案-主要技術參數及功能
1.額定容量：405kVA；
2.輸入電源：三相380V電壓，頻率為50Hz；
3.額定電壓：270kV；135kV；
4.額定電流：1.5A；3A；
5.工作頻率：30-300Hz；
6.裝置輸出波形：正弦波
7.波形畸變率：輸出電壓波形畸變率≤1%；
8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9.溫 升：額定負載下連續運行60min后溫升≤65K；
10.品質因素：裝置自身Q≥30(f=45Hz)；
11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
12.測量精度：系統有效值1.5級；
變頻串聯諧振試驗裝置技術方案遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
變頻串聯諧振試驗裝置技術方案容量確定
設計兩節電抗器，則單節電抗器為202.5kVA/135kV/1.5A/276H，裝置總?cè)萘繛?05kVA。
驗證：1、110kV/300mm2長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器兩節并聯，則L=350/2=175H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√138×0.0735×10-6)=50Hz
試驗電流：I=2πfCU試 =2π×50×0.0735×10-6×128×103=2.96A
2、35kV/300mm2長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
使用電抗器兩節并聯，則L=276/2=138H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√138×0.1945×10-6)=30.7Hz
試驗電流：I=2πfCU試 =2π×30.7×0.1945×10-6×52×103=1.95A
裝置容量定為405kVA/270kV，分兩節電抗器，電抗器單節為202.5kVA/135kV/1.5A/350H，使用電抗器串并聯能滿足上述被試品的試驗要求
試驗時設備使用關系列表

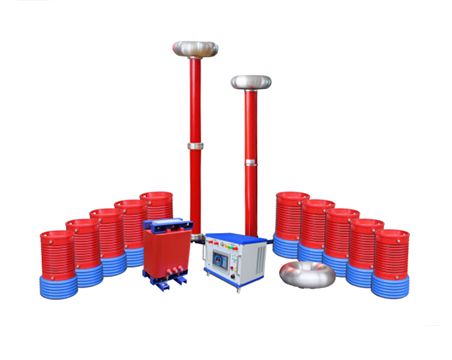

變頻串聯諧振試驗裝置技術方案及其參數
1.激勵變壓器MEXB-15kVA/5/10/20kV/0.4kV 1臺
a)額定容量：15kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓：5/10/20kV
d)結 構：干式；
e)尺 寸：520*520*460mm；
f)重 量：約85kg；
2.變頻電源MEXB-F 15kW/220/380V 1臺
a)額定輸出容量：15kW
b)工作電源： 220/380±10%V（單/三相），工頻
c)輸出電壓：0 – 400V，單相，
d)額定輸入電流：37.5A
e)額定輸出電流：37.5A
f)電壓分辨率： 0.01kV
g)電壓測量精度：1.5%
h)頻率調節范圍：30 – 300Hz
i)頻率調節分辨率：≤0.1Hz
j)頻率穩定度： 0.1%
k)運 行 時 間：額定容量下連續60min
l)額定容量下連續運行60min元器件zui高溫度≤65K;
m)噪 聲 水 平：≤50dB
n)可實現以下功能
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
O）尺 寸：415*335*500mm；（車載）
P）重 量：約18kg；
3.高壓電抗器MEXB-202.5kVA/135kV 2節
a)額定容量：202.5kVA;
b)額定電壓：135kV；
c)額定電流：1.5A；
d)電 感 量：350H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：油式；
g)尺 寸：?560*1250mm；（含車載絕緣底座）
h)重 量：約350kg；
4.電容分壓器MEXB-270kV/500pF 1套
a)額定電壓：270kV；
b)高壓電容量：500pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：3000：1
e)測量精度：有效值1.5級;
f)尺 寸：?200*1600mm（單節車載）；
g)重 量：約35kg；
