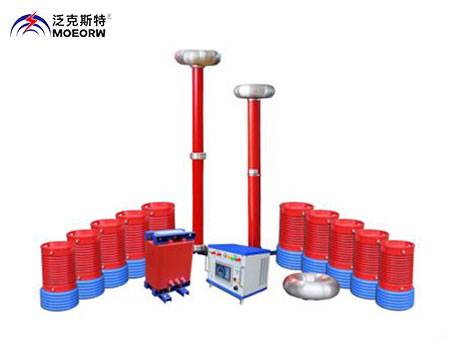

MOEORW5616輕型串聯諧振

執行標準：GB50150-2016

產品別名：輕型串聯諧振、便攜式輕型串聯諧振、便攜式串聯諧振、串聯諧振

產品特性：
※適用于270kV及以下電壓等級主變、交聯電纜、GIS、互感器、開關、母線、套管、發電機等容性試品交流耐壓試驗;;
※可以滿足高壓丶超高壓丶特高壓系統的交流耐壓;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

輕型串聯諧振

產品介紹
變壓器、GIS系統、SF6開關、CT/PT、絕緣子、套管、母線、電纜等容性設備是變電站中zui常見的一次電氣設備。根據750kV及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐壓試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓、大電流的試驗條件，即兼顧較寬的適用范圍。
長電纜和大容量試品則要求大容量交流試驗設備。我們將諧振原理應用于此，即選擇適當?shù)碾娍蛊骱碗娎|串聯，使用頻率可調的電源，經升壓變壓器給回路升壓，調節電源頻率，使回路中發生諧振并在電纜的端部產生高電壓，來達到試驗?zāi)康摹?br />

串聯諧振由變頻電源、勵磁變壓器、電抗器、分壓器、補償電容器組成。其中變頻電源是產品，特有低諧波技術，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷。

◆ 輕型串聯諧振產品特性
1.變頻電源具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。輸入電壓保護、橋臂電壓保護、過電壓保護、短路（過流）保護、擊穿閃絡保護、零位保護、功率曲線保護、掉電保護、失諧保護、超溫保護、功效保護、冷卻風機聯動保護、控制箱全隔離操作安全保護、相位角保護、運輸抗震保護、輸出電壓限制功能保護、變頻器過載保護。
2.高、低壓繞組及鐵芯間均設靜電屏蔽層，裝置采用新型設計原理，體積小重量輕，既作為勵磁變壓器，又是隔離變壓器。能承受變壓器總重的起吊裝置。
3.變壓器內部結構在經過正常的鐵路、公路運輸后相互位置不變，緊固件不松動。有可靠的接地螺栓，接地處有明顯的接地符號或標明接地字樣；
4.電抗器采用克貫穿通道結構，裝置散熱效果提高40%，沿面?zhèn)闳菇Y(jié)構，提高閃絡電壓25%；內芯漆包導線繞組，進口環氧樹脂，一體式整體結構澆灌，具有足夠的電氣、機械強度、客服了必要的散熱能力以及油熱脹冷縮的裕度，相比比普通材質設備壽命使用長30%。

◆ 輕型串聯諧振被試品對象及適用范圍
1、110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30~300Hz，試驗電壓128kV，試驗時間60min。
2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30~300Hz，試驗電壓52kV，試驗時間60min。
3、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30~300Hz，試驗電壓22kV，試驗時間5min。
4、110kV/63000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45~65Hz，試驗電壓80kV，試驗時間1min。
5、110kV 開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過265kV，試驗時間1min。
6、35kV 開關、GIS的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過95kV，試驗時間1min。
◆輕型串聯諧振系統環境條件
1、環境溫度： —10℃～+50℃
2、相對濕度： ≤90%
3、海拔高度： ≤4000m
4、使用地點：戶外/戶內
5、無火災及爆炸危險。
6、不含有腐蝕金屬和絕緣的氣體存在。
7、有一可靠接地點。
8、安裝放置地點平坦，電抗器安裝傾斜度不大于5o。

◆ 輕型串聯諧振系統主要技術參數
1.額定試驗容量： 270kVA
2.額定輸出電壓： 0~270kV
3.額定電流： 5A； 1A；
4.輸出頻率： 30~300Hz
5.裝置輸出波形：正弦波，波形畸變率≤1%
6.工作時間：額定負載下允許連續60min；溫升≤65K
7.品質因素： 30~90
8.測量精度：有效值1.0級
10．保護功能：對被試品具有過流、過壓及試品閃絡保護
11、輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz。
