變頻串聯諧振耐壓試驗裝置
廠家簡介
武漢摩恩提供變頻串聯諧振耐壓試驗裝置廠家價格、變頻串聯諧振耐壓試驗裝置廠家報價，產品選型，技術支持，變頻串聯諧振耐壓試驗裝置主要針10kV、35kV電纜，發電機以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
第一章
變頻串聯諧振耐壓試驗裝置廠家產品概述
該裝置主要針10kV、35kV電纜，發電機以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

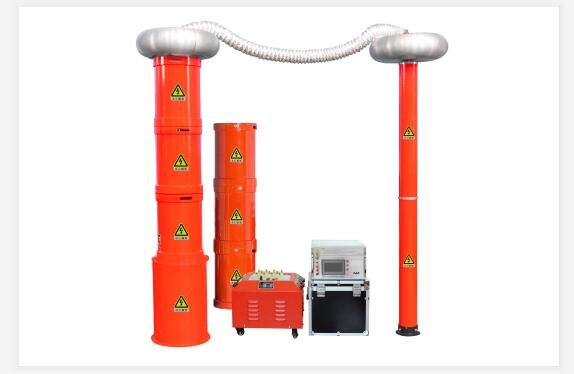

該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。
（一）
變頻串聯諧振耐壓試驗裝置廠家變頻串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
（二）
變頻串聯諧振耐壓試驗裝置廠家我公司調頻諧振裝置主要功能及其技術特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，zui大不超過40kg，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、
4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
第二章 變頻串聯諧振耐壓試驗裝置廠家 MOEORW-5600變頻串聯諧振耐壓試驗裝置
（一）變頻串聯諧振耐壓試驗裝置廠家MOEORW-5600-指生產廠家代碼
540指設備能輸出的zui大額定容量，單位為kVA
/270指設備能輸出的電壓等級，單位為kV；
（二）變頻串聯諧振耐壓試驗裝置廠家技術指標
1．額定電壓：
45kV---滿足10 kV電纜交流耐壓試驗；
135kV---滿足35kV電纜，35kV系統交流耐壓試驗；
270kV---滿足110kV系統的交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作30分鐘，在對35kV電纜耐壓時，滿足連續工作60分鐘
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源：單相380V
10．頻率調節范圍：20Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能。
（三）變頻串聯諧振耐壓試驗裝置廠家設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）變頻串聯諧振耐壓試驗裝置廠家設備主要配置及技術參數說明：
1. 變頻電源1臺：
額定功率：20kVA；
輸入電壓：單相220V或380V±10% 45～65Hz
輸出電壓：0～400V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～50A
2. 高壓電抗器（共6臺）：45kV/2A
額定工作電壓：45kV
額定工作電流：2A
額定電感量：80H
連續工作時間：60min
溫 升：小于60度
工作頻率：30~300H
3. 激勵變壓器（1臺）：
額定容量：20kVA
輸入電壓：400V
輸出電壓：1.5/3/5/15kV，1.5kV用于10kV以下電纜交流耐壓試驗;3kV用于35kV電纜，10kV變電站交流耐壓試驗;5kV用于110kV電纜，35kV變電站交流耐壓試驗;15kV用于110kV變電站交流耐壓試驗
4. 電容分壓器(1套)：270kV純電容式
自身電容量：500pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:135kV/1000pF，270kV/500pF
5. 測試線及附件1套
1) 內部連接線 1套
2) 電抗器絕緣底座 2只
3) 均壓球 2只
4) 分壓器支架 1套
5) 使用說明書 1份
6) 試驗報告 1份
第三章 變頻串聯諧振耐壓試驗裝置廠家常見故障排除
3.1通用注意事項
1. 本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2. 操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3. 為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4. 各聯接線不能接錯，否則可導致試驗裝置損壞。
5. 本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
3.2常見故障原因及排除
1.風扇不能啟動：
1）急停、故障保護、失諧保護后，沒有按“故障復位”；
2）內部溫度過高，功率元件熱保護；
排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！
2.自動調諧不能完成，找不到諧振點：
現象：
調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。
原因：
回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。
排除方法：
1）檢查接地裝置可靠，接地連接線是否有斷開點；
2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）
3）檢查每一只電抗器的通斷；(每個繞組阻值)
4）檢查分壓器的信號線的通斷；（高、低壓電容量）
5） 檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）
6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
3. 不能升壓到試驗電壓
現象：
1）調諧曲線是一條直線，有較低的尖峰；
2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
原因：
1）電抗器與試品電容量不匹配，沒有準確找到諧振點；
2）試品損耗較高，系統Q值太低；
3）勵磁變壓器高壓輸出電壓較低；
4）高壓連接線過長或沒有采用高壓放暈線。
排除方法：
1）盡可能將多只電抗器串聯，提高回路電感量；
2）提高勵磁變壓器的輸出電壓；
3）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
4）一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。
如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！
