PT多點接地查找儀

來源：djkluv.com 更新時間：2021-08-18

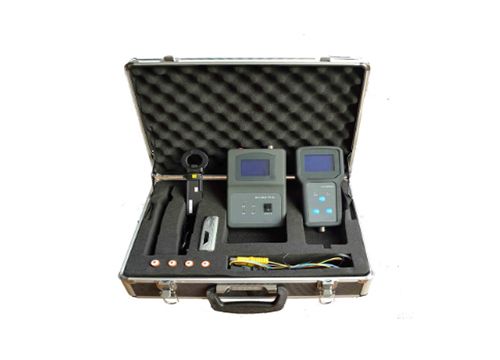

PT多點接地查找儀

原理：
PT多點接地查找儀采用電流分流方法對被測系統是否存在多點接地故障進行判斷及故障定位。
分析儀會向被測公共回路系統施加一低頻直流電流信號，單點接地時，該電流信號只能從N600接地線流過，該電流大小與施加信號源大小相等；而多點接地故障時，該信號源電流除了在MEZN-6000接地線流過外，還會從其它接地線流過，因此通過對已知信號源與接地線測試信號大小的對比即可實現多點接地與否的判定。

PT多點接地查找儀功能特點
1 主要功能
1.1多點接地故障分析功能，分析儀通過對及其它接地回路的電流分析，判斷二次回路接地系統是否存在多點接地故障；
1.2電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其它接地回路的分流電流大?。?br /> 1.3波形顯示功能，探測儀在對被測接地線進行探測時會顯示被測回路的信號電流波形圖；
1.4方向顯示功能，如果探測儀探測到被測回路存在多點接地故障會顯示多點接地故障點的方向；
1.5高精度電流表功能，探測儀通過配備不同型號的交直流采集器可以實現高精度交直流采集器功能；
1.6工程力學的外形設計、人性化設置、友善的人機界面。使用舒適、小巧精致、攜帶方便。
1.7工業標準設計，選用zui上乘的進口元器件，裝置本身可靠性極高。
1.8科學的管理保證產品的高性能。

PT多點接地查找儀主要技術指標
環境溫度：-30℃～+50℃；
相對濕度：≤95%
總質量： 2.5kg
外形尺寸（包裝箱）：450x260x110（mm）
分析儀主要技術指標：
信號電流大?。?—150mA
電流檢測分辨率：0.1mA
多點接地判斷門限：0.5mA
多點接地阻抗檢測范圍：0—1500Ω
抗對地分布電容值: 對地電容單支路≤100uF，
系統對地總電容≤1000uF；
探測儀主要技術指標：
電流檢測范圍：0—200mA
電流檢測分辨率：0.1mA
多點接地判斷門限：0.5mA
多點接地方向顯示：同向或反向
單次波形顯示時間：12秒
多點接地報警方式：聲光報警
