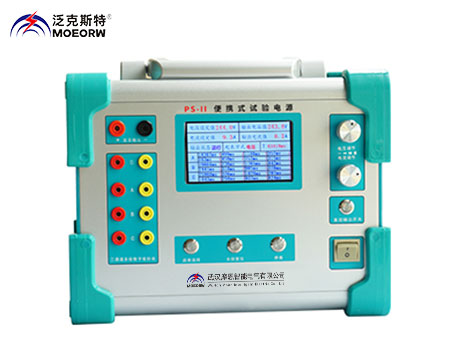

PS-II便攜式試驗電源

執行標準：GB/T1471.4—93 、SJ2811.1—87、SJ2811.2—87、GB/T2423.1—2001

產品別名：便攜式試驗電源、試驗電源、可調直流電源、PS-11便攜式試驗電源、可調電源

產品特性：
※ 輸入電壓：AC 220V ±20%;
※測量范圍：1~60000ms；
※相對濕度：≤90%RH；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

便攜式試驗電源

概述
(一)便攜式試驗電源簡介
PS-II便攜式試驗電源是電力系統繼電保護、高壓設備測試設備和回路試驗用的通用電源設備。該測試電源以先進的PWM開關電源技術為核心，采用精密多圈電位器調節、LED液晶顯示、電壓調節范圍寬、穩壓精度高、耐電流沖擊能力強。電源還集成了三通道智能毫秒計功能，毫秒計可由電源輸出信號或外部開關量輸入信號啟動，可以同時對三路外部開關量輸入信號計時。由于本產品的毫秒計功能運用單片機實現，故使得毫秒計的計時精度和使用時的智能化程度都大大提高。

(二)便攜式試驗電源引用的相關標準
GB/T1471.4—93 微小型計算機系統備用開關電源通用技術條件
SJ2811.1—87 通用直流穩定電源術語及定義、性能與額定值
SJ2811.2—87 通用直流穩定電源測試方法
GB/T2423.1—2001 電工電子產品基本環境試驗規程

(三)便攜式試驗電源適用范圍
本產品是電力系統理想的試驗用的通用電源。
● 可用于繼電保護裝置和開關操作回路20%和80%電壓試驗電源；
● 可用于繼電保護裝置用開關電源的啟動性能測試；
● 可用于從0 ~260V各類裝置用直流實驗電源；
● 可用于測量繼電器或執行裝置的從獲得命令到實際執行的間隔時間（毫秒值）。
● 可用于直流屏或電池進行充電。

(四)便攜式試驗電源主要特點
● 體積小重量輕，長寬面積小于A4紙面積。
● 集通用可調電源和三通道智能毫秒計兩大功能于一身；
● DC10V~260V寬范圍電壓輸出，精密恒壓恒流電源；
● 精密多圈電位器調節，輸出電壓連續可調；
● 10A輸出可長時間工作，可用于直流屏或電池充電。
● LED大屏顯示，即可顯示設定電壓、電流值，也可以顯示實際輸出電壓電流值；
● 具有完善的過流、過壓、短路、過載、過熱保護，可靠性高；
● 毫秒計既可隨電源輸出啟動，也可由外部開關量啟動；
● 可同時測量外部開關量通斷時間、通斷狀態；
● 每路開關量均可保存八組時間數據。

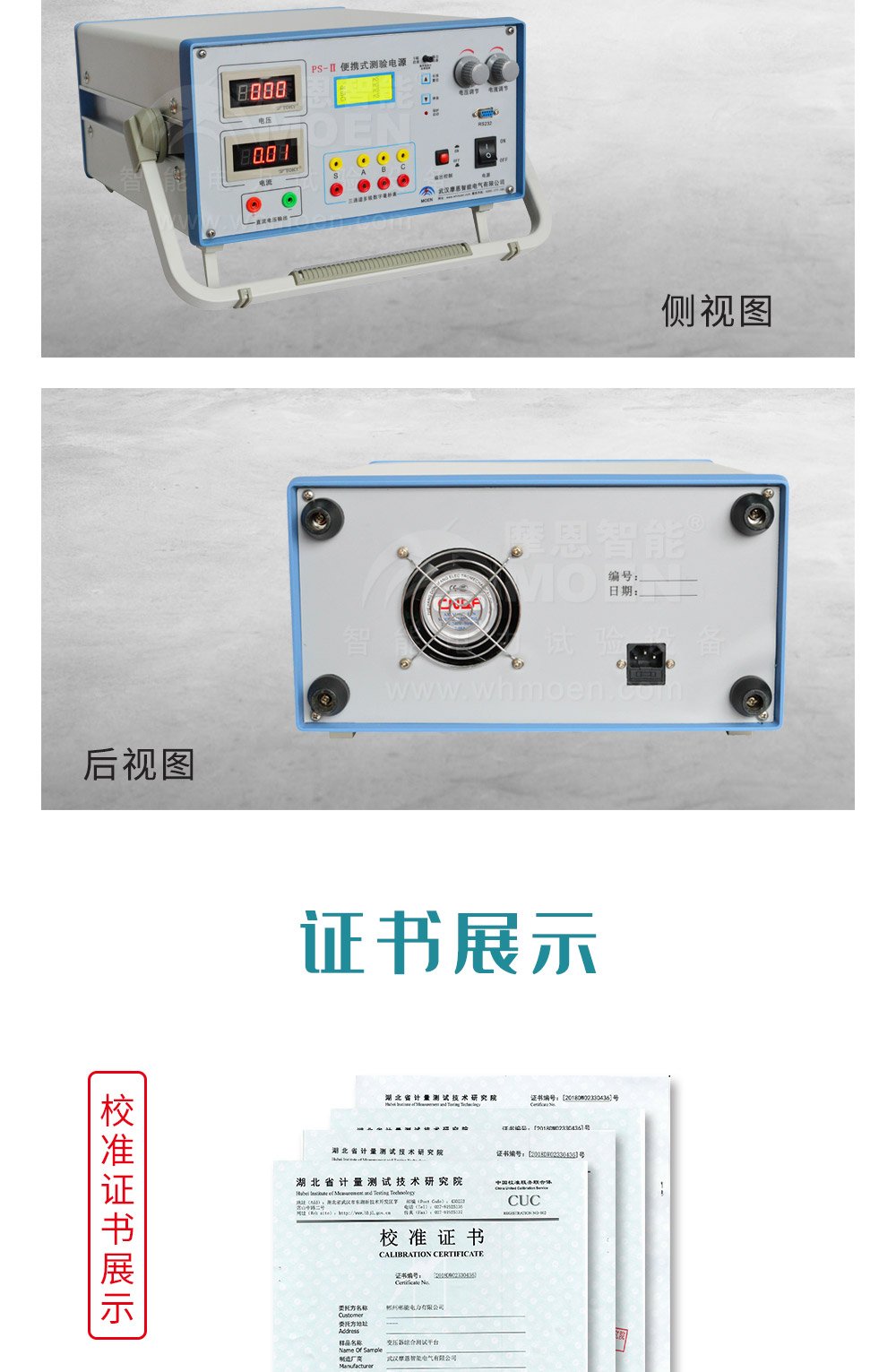

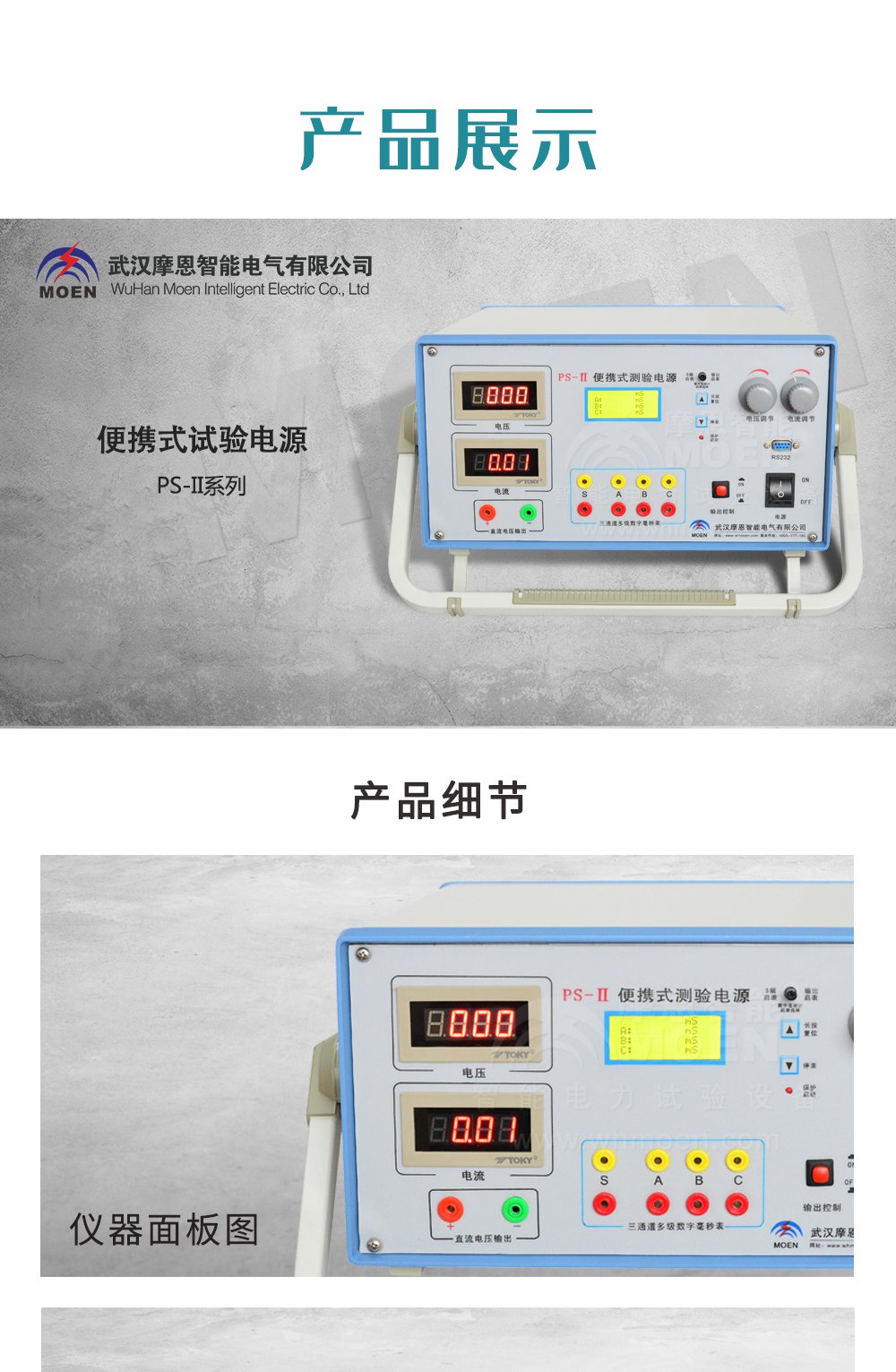

便攜式試驗電源產品展示

◆便攜式試驗電源裝置使用說明
(一)便攜式試驗電源裝置的主要技術參數
● 開關電源
輸入電壓 AC 220V ±20%
輸入頻率 47~63Hz
效率 ≥85%
輸出電壓 DC10~260V
輸出電壓穩壓精度 ≤5%
輸出電流長時間: 10A
● 毫秒計
測量范圍 1~60000ms
分辨率 1ms
精度 1ms
數據保存 8組
● 工作條件
環境溫度 0~40℃
相對濕度 ≤90%RH
● 尺寸和重量
體積 296 *151 *245(mm3)
重量 7kg

(二)便攜式試驗電源裝置使用注意事項
● 在通電前檢查各端子接線是否正確；
● S端子與A\B\C端子相互隔離，A\B\C的下端子為公共輸入端；
● 改變啟表選擇方式前應按“起表選擇”按鈕毫秒計，選擇電源輸出啟動方式時應等待電源輸出下降到接近零電壓，以免受輸出電容影響而誤動作。
● 輸出電流顯示當前帶負載的電流，注意電流設定值大小。
