串聯諧振變頻電源

來源：    更新時間：2020-08-18

串聯諧振電源
將380V的三根火線直接與調頻電源的“輸入”連接。

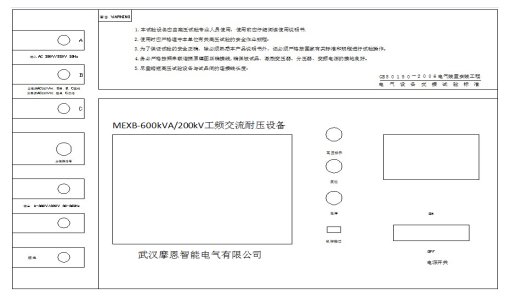

4.1.2.操作面板說明


圖1
?電源開關：負責變頻電源部分的電源供給。
?高壓指示：變頻電源啟動指示。
?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。
?急停：發生緊急情況的應急中斷按鍵。
?分壓器信號：用于接入分壓器低壓臂，zui大電壓100V。
?接地：用于系統安全接地。
?USB接口:用于接入U(xiǎn)盤查詢資料或接入鼠標代替觸摸操作.
?液晶顯示器：用于系統各參數、波形、菜單等的顯示。
?輸入：電源接入,三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，接A,B,C三相,可做額定負載試驗；當電源為220V時，接A,C二相,只可做1/2負載試驗。
?輸出：變頻電源輸出至激勵變壓器輸入。

串聯諧振接通電源
變頻電源操作箱在上電后合上“電源開關”，液晶屏點亮顯示。
注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。
當風扇經常性的不啟動時，建議立即與廠家聯系。
當設備出現不可恢復性故障時，請不要自行拆卸儀器。
