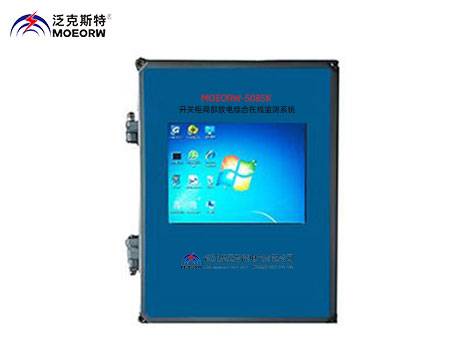

MOEORW-5085K開關柜局部放電綜合在線監測系統

執行標準：DL/T846.4-2004

產品別名：開關柜局部放電綜合在線監測系統、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、局部放電耐壓試驗裝置

產品特性：
※抗干擾能力高，監測數據準確;
※安裝簡便、快捷；
※主要由安裝在站房內的控制器和安裝在各個開關柜中的不同種類檢測器組成；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-5085K

開關柜局部放電綜合在線監測系統

功能及特點
1、抗干擾能力高，監測數據準確
系統采用多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號，判斷設備運行狀況；
2、安裝簡便、快捷
由于電力行業的特殊性，不能長時間停電施工，該系統在設計初按照簡便快捷的宗旨，無需改動原有設備結構就能夠快速安裝，且安裝后不影響設備正常運行，維護簡單。
3、無需停電即可查詢、設置參數、維護
該系統采用模塊化設計，采用統一數據總線的方式，無需停電即可對各單元進行數據查詢、參數設置。
4、多種監測手段結合，測量數據更加有效
采用聲電聯合測試（超聲波法和地電波法），通過聲電數據結合分析，能有效的提取局部放電信號。
5、多種數據分析手段
系統可顯示實時波形、趨勢圖、頻域分析圖等多種圖形，能夠有效的分析放電種類及疑似故障點。

MOEORW-5085K開關柜局部放電綜合在線監測系統組成
本監控系統主要由安裝在站房內的控制器和安裝在各個開關柜中的不同種類檢測器組成。每個開關柜內部結構分上中下三層。上層為控制設備；中層為開斷裝置；下層為電纜層并有母線與中層設備連接。本系統在下層安裝局部放電傳感器。

MOEORW-5085K開關柜局部放電綜合在線監測系統技術參數

技術特性
通道數	16個電信號接口
采樣率	zui大200MGa/s
采樣精度	12bit
量程范圍	0.01mV～20V/100dB
頻帶范圍	10kHz-100MHz
本量程非線性誤差	5%
電源模式	內置鋰電池/AC 220V
顯示
顯示屏	6.5寸 TFT真彩色觸摸液晶顯示屏
分辨率	640×480
操作	全觸摸屏操作
存儲
物理存儲	4GB
硬盤	32G固態硬盤用于存儲試驗記錄及試驗數據
接口
RS232*2	用于與PC機同步傳輸接口
USB*2	可外接鼠標鍵盤，以及外接移動存儲設備
電信號接口	16路BNC接口，用于信號輸入
網口*1	用于連接網絡
通用說明
CPU	主頻1.6GHz
系統	WIN7
使用環境溫度	-20℃至60℃
存儲環境溫度	-20℃至45℃
