MOEORW-5086K 開關柜局部放電在線監測系統簡介
MOEORW-5086K 開關柜局部放電在線監測系統是本公司針對國家電網《電力設備帶電檢測技術規范》、《變電設備在線監測裝置通用技術規范》等相關帶電檢測技術要求研發的產品。系統采用非接觸式超聲波和暫態地電波局部放電檢測技術，適用于金屬封閉式成套開關柜產品的局放信號實時監護和異常報警，具有靈敏度高、抗干擾性能強、具備多種通訊方式等特點。
金屬封閉式成套開關柜產品廣泛應用于各廠礦企業，輸變電站等，這些開關設備的安全可靠運行，決定了供電的可靠性和安全性，在供電系統中占有舉足輕重的地位。由于電氣設備在長期運行中必然存在電性能、熱性能、化學性能以及異常狀況下形成的絕緣劣化，導致電氣絕緣強度降低，產生局部放電，進而發生故障，影響開關柜的使用壽命。
本系統旨在通過柜體外部布署智能無線局部放電傳感器（非接觸式超聲波，TEV），空間特高頻智能無線傳感器，配合無線數據采集終端，在線實時監測開關柜運行過程中的局放信號，通過對一些測試閥值的設置，頻譜分析，圖譜顯示，讓用戶能方便地判斷是否設備存在局部放電，根據其中長期趨勢，較早地發現潛在的故障隱患，將以往被動的檢測方式變成主動的“防御”性監測，使得開關柜產品使用更加安全可靠，也為產品增加新的技術亮點。

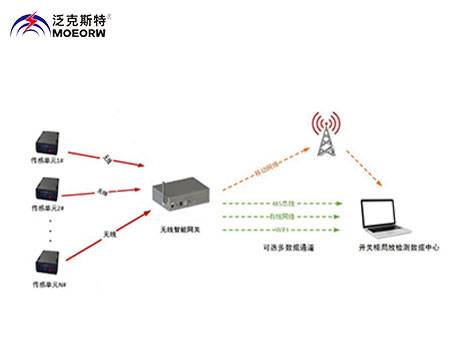

系統示意圖如下圖所示：

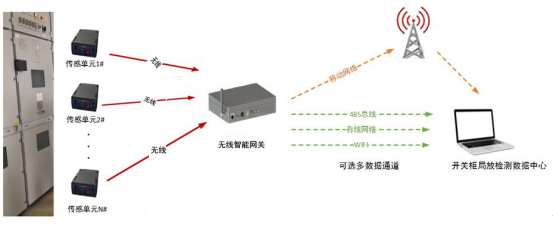

圖1.1 開關柜在線監測系統示意圖
如圖 1 .1所示，開關柜系統主要由前端非接觸式超聲波智能無線傳感器、暫態地電波（TEV）智能無線傳感器、無線智能網關和在線式局部放電分析系統軟件構成，前端無線局放信號采集傳感器通過磁吸方式安裝在開關柜設備柜體表面和空隙處等位置，無線智能傳感器本身具有信號濾波放大和模數轉換功能，可對傳感器耦合信號進行濾波降噪和放大，以達到 AD 轉換的量程范圍內，局部放電采集單元采用 125MS/s 采樣率，14 位分辨率，采集傳感器耦合的暫態地電波放電信號和超聲波放電信號，通過無線同步單元和實際電壓相位保持一致。
局部放電分析軟件主機通過有線網絡或者光纖、WIFI、RS485或者4G網絡可集中控制多個智能無線局放傳感器，調整采集單元的采集時間間隔和發射數據間隔，同時接收各局部放電采集單元返回的局部放電波形，并實時顯示和存儲，根據各局部放電采集單元測量到局部放電的放電量、極性及時間差，根據局部放電的波形統計特征，與專家?guī)熘邢鄳?yīng)的參量進行比較，得出局部放電故障判別， 進一步判斷判別局部放電的危害程度。
MOEORW-5086K 開關柜局部放電在線監測系統功能特點
開關柜局部放電在線監測系統適用于10kV 及以上電壓等級的電纜以及開關柜局部放電在線監測。能實時監測放電量，放電相位，放電次數等基本局部放電參數；計算出各個接頭及各段電纜局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲測試譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。
分布式布局，擴展性強
監測終端網絡化布局，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
高靈敏度
zui小可檢測5PC的放電信號。
及時預警
當某節點監測到異常局放量時，將快速反饋給監測服務器，服務器軟件記錄必要信息，發出警報。
抗沖擊
可承受600kV的閃絡沖擊，終端設備不損壞、數據不丟失。
抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。
邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析斷，數據再現回溯機制。
傳輸穩定
可以借助強大的移動網絡，數據直接遠傳至服務器，傳輸性能可靠，網絡延時小。
接入安全性好
系統的接入不影響開關柜的密封和絕緣性能，不影響設備的安全運行。
