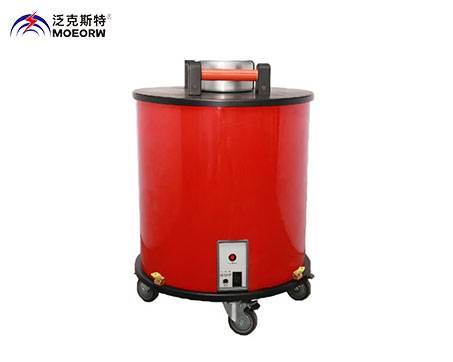

ME-OWTS10(35)電纜振蕩波局放檢測系統

執行標準：IEC 60270標準

產品別名：電纜振蕩波局放檢測系統、電纜局放震蕩波測試儀，OWTS電纜CT測試儀，電纜CT局放振蕩系統測試儀，電纜震蕩波局放電云測試儀，電纜震蕩波局部放電云檢測系統，全自動電纜局部放電云綜合測試儀

產品特性：
※可同時測量介損值、電纜電容等參數;
※自動調節系統參數來優化測量的靈敏度；
※基于阻尼振蕩電壓（DAC）的局放測試；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆ME-OWTS10(35)

電纜振蕩波局放檢測系統

用途
在電力系統中，現有的電纜預防性耐壓試驗無法發現電纜輕微絕緣缺陷帶來的絕緣隱患。長期的實踐證明，局部放電是造成電力電纜運行后絕緣破壞的主要原因。因此對電纜進行局放測試是檢測電纜絕緣狀況的一種更好的方法。目前國際上廣泛采用OWTS振蕩波電纜局部放電檢測和定位技術，我公司在此理論的基礎上創新的使用交流變頻高壓源，開發出新型電纜振蕩波局放測試系統，擁有獨立的知識產權。

◆ME-OWTS10(35)電纜振蕩波局放檢測系統技術特點：
與現有的預防性耐壓試驗技術相比，可以非破壞性地及時發現電纜存在的輕微質量缺陷，特別是現場接頭制作工藝不到位造成的絕緣缺陷，并可以確定缺陷的發生位置，杜絕帶著安全隱患投運造成運行安全事故，可以現場進行電纜狀態評估，以科學判斷電纜是否要監督運行、修復缺陷點或更換新電纜。
?采用交流充電的ME-OWTS10(35)系統裝置原理優于國內外現有直流技術，避免因直流充電可能引起的電纜“假局放”效應。更符合XLPE電纜的絕緣材料特性，并可更好的測試?yán)线\(yùn)行電纜的局部放電。
? 根據局放點信息數據，能夠確定各相電纜的局放起始電壓（PDIV）和更大局放量（PDMax），并記錄在報告中，以便建立線路檔案，日后能快速、準確的了解該電纜的運行狀況。
?實踐證明，振蕩波法電纜局部放電定位（OWTS）測試設備對電纜的本體、附件質量、接頭工藝等均有良好的檢測效果。
?系統完全兼容現有國標、行標，試驗不會損傷電纜。

ME-OWTS10(35)電纜振蕩波局放檢測系統技術參數：
1.正弦阻尼交流電壓輸出，zui高峰值電壓250kV
2.體積小、重量輕，適合現場進行
3.220kV及以下電壓等級電力電纜狀態診斷和局放檢測阻尼振蕩波振蕩頻率在30-300Hz，通過同50Hz測試系統比對，阻尼振蕩波測試系統測試結果等效于工頻電壓。具有系統控制、數據采集、存儲、原始數據濾波處理、局放源自動定位、自動生成各種局放圖譜等強大的軟件支持。
A.全面掌握電纜絕緣狀況
B.測量局放水平并定位局放位置
C.檢測電纜接頭和終端頭施工工藝
D.減少意外停電事故的發生
E.有線和無線網絡多種控制方式
F.自動生成測試報告

ME-OWTS10(35)電纜振蕩波局放檢測系統性能及特點:
1. 基于阻尼振蕩電壓（DAC）的局放測試；
2. 測試頻率接近50Hz工頻電壓；
3. 局放水平的測量依據為IEC 60270標準；
4. 局放檢測與局放點定位技術相結合；
5. 加壓時間極短，無損的測試方法；
6. 高精度數據采集模塊進行測量和數據采集；
7. 可同時測量介損值、電纜電容等參數；
8. 帶有接頭定位功能的自動校準模式；
9. 實時處理局放診斷數據，菜單引導式操作；
10. 自動調節系統參數來優化測量的靈敏度；
11. 筆記本電腦、無線局域網（WLAN）控制；
12. 便攜式設計，結構緊湊、輕便，安裝簡單。
