MEHGJ-1006 互感器校驗儀檢定裝置

執行標準：JJG169-2010

產品別名：互感器校驗儀檢定裝置、互感器校驗儀校驗裝置

產品特性：
※互感器校驗儀快速便捷檢定;
※本裝置具有測CT、PT、阻抗、導納、諧波抑制試驗和直角坐標系和極坐標系轉換功能六大功能;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

互感器校驗儀檢定裝置

概述
MEHGJ-1006互感器校驗儀檢定裝置是我公司為滿足互感器校驗儀快速便捷檢定而開發的全新產品，適合于各級計量院、電科院對互感器校驗儀進行檢定。采用數字合成電源，輸出穩定，失真小。儀器采用自校準技術，能對輸出進行實時修正調整，而且測試范圍大，電流及電壓均可達到120%（按需要可擴充至150%）的工作點，非常符合電力計量部門使用。
按照互感器基本誤差的定義，其誤差可以分為比值差和相位差（δ），在定義上比值差和相位差互不影響，也就是說應該以極坐標系的方法，簡稱直接法來測量并研究互感器的誤差，但長久以來，國內外無不以直角坐標系為測量的基本準則，簡稱測差法。這一方法簡單實用，有不少優點，但在比差和角差同時具有大數據，特別是大角差情況下，表現出與理論值的極大偏差，會給互感器校驗儀計量檢定工作帶來一定的困惑，包括國家級機構在內的幾乎所有互感器校驗儀檢定機構，計量院和電科院均無成熟的直接法極坐標系的整體檢定裝置對無線壓降測試儀和電子式互感器校驗儀進行檢定和校準，如果采用傳統的測差法整體檢定裝置作為標準，在一定程度上將引入不小的理論誤差，目前作為應急措施，各計量機構采用的方法多是同相或正交單獨送量，而且角差不能大，同時送量的話只能送很小的標準誤差，這與被檢儀器的實際工作狀態有較大出入，比如模擬量輸出的電子式互感器，帶積分器和不帶積分器相差90度，達到5400′的角差，作為直接法的校驗儀，非常容易測出這個數據。但是傳統的測差法整體檢定裝置對于5400′就無能為力了。所以這些避開大數的措施也只是一種近似的簡單校準方案，嚴謹性不足。鑒于兩個坐標系適用的對象不同，而且無線壓降測試儀和電子式互感器校驗儀的檢定需求非常廣泛。
儀器具備直角坐標系和極坐標系的自動轉換功能，這將有助于進一步完善我國的互感器及其校驗儀的計量檢定工作。

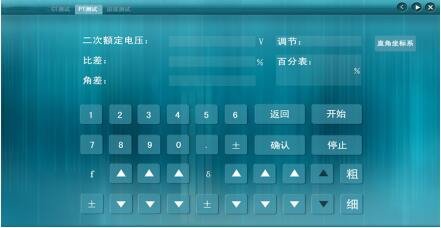

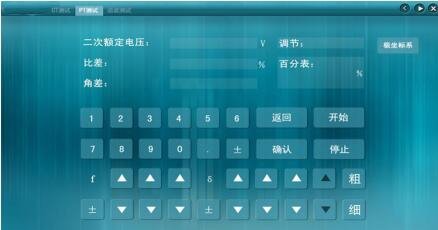

MEHGJ-1006互感器校驗儀檢定裝置帶有豐富的軟件操作功能，對所有校驗儀的檢定和校準可以直接用電腦對裝置進行控制，對于接口開放的互感器校驗儀還能夠直接進行自動采集數據，對于具備自動功能和量程切換的校驗儀，可以進行連續的全自動校準和檢定，直接形成檢定報告和校準證書，符合zui新的JJG169-2010規程和新的不確定度要求。

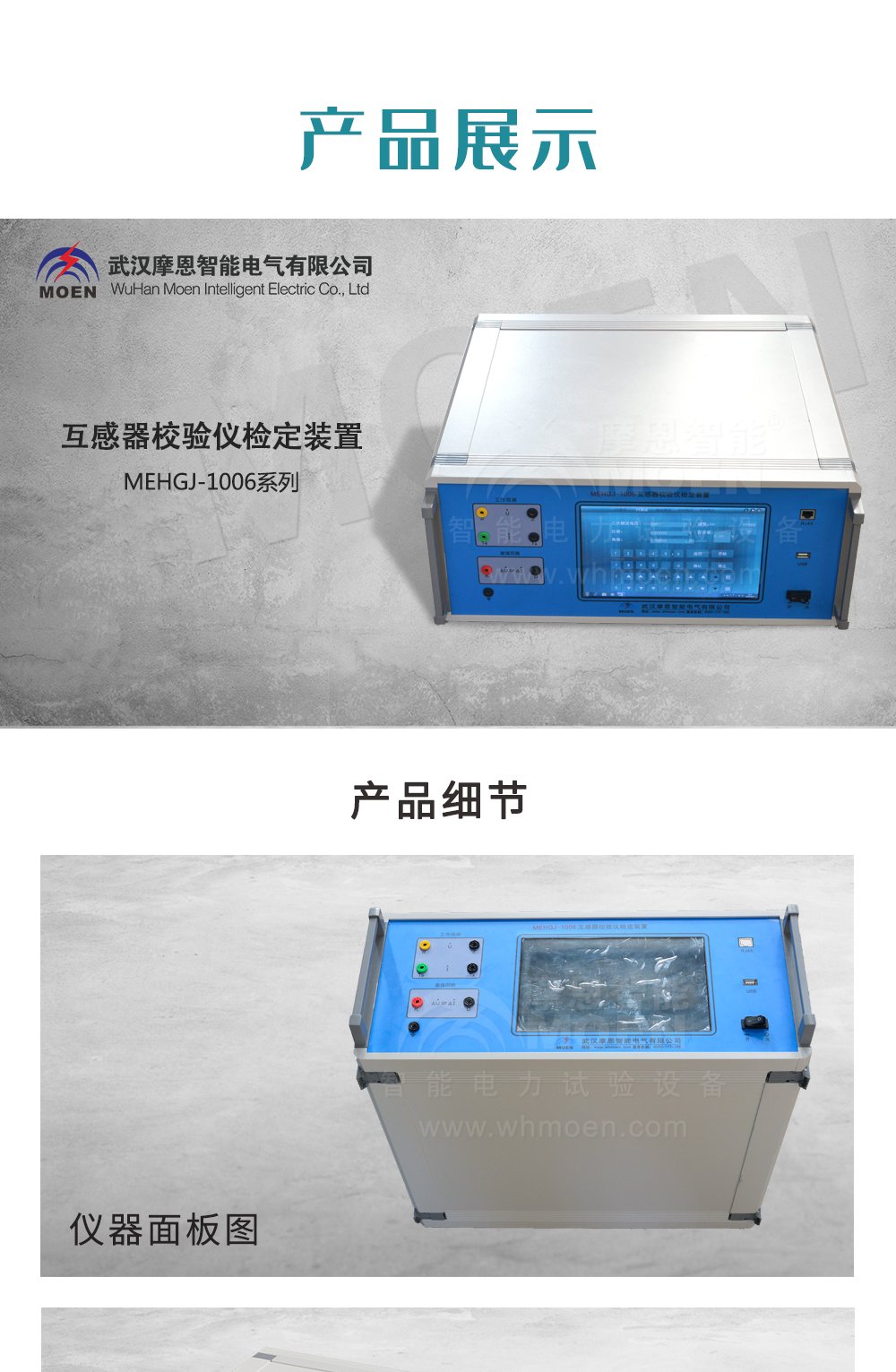

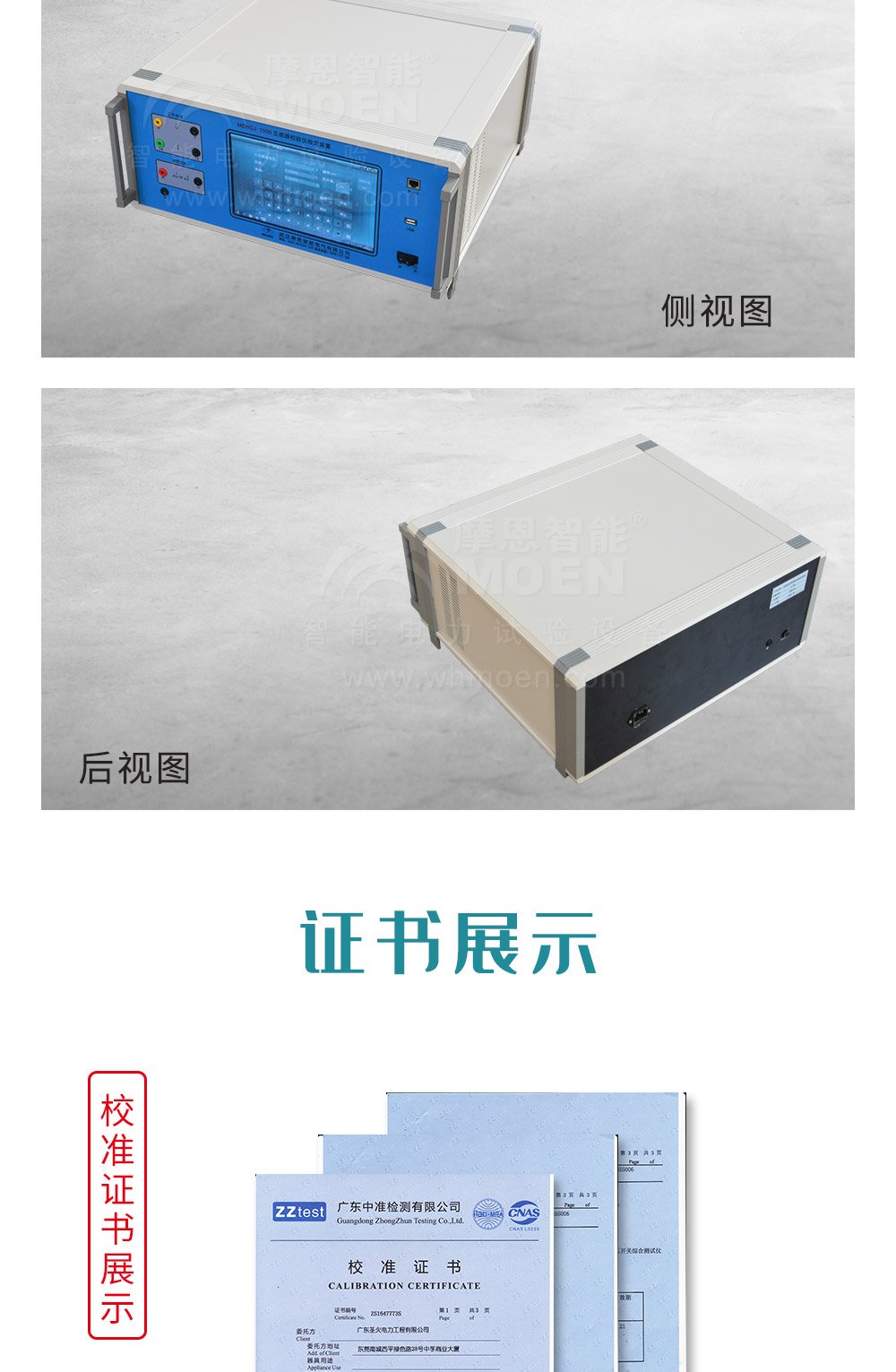

互感器校驗儀檢定裝置產品展示

互感器校驗儀檢定裝置技術指標
1、本裝置具有測CT、PT、阻抗、導納、諧波抑制試驗和直角坐標系和極坐標系轉換功能六大功能。
基本精度：0.1級
百分表精度：0.1級
2、CT回路測試功能（△/）
工作電流范圍：1%～120%
額定二次電流規格：5A、2A、1A
工作電流百分表精度：0.5級
差值電流zui大輸出：1A

比差f(%)	范圍	分辨率（工作電流為5A時）
10%	1～10%	0.001%（10-5）
1%	0.1～1%	0.0001%（10-6）
0.1%	0.01～0.1%	0.00001%（10-7）

角差δ(′) 量程	范圍	分辨率（工作電流為5A時）
500′（zui大7.5A）	50～500′	0.01′
50′	5～50′	0.001′
5′	0.5～5′	0.0001′

示值誤差、相位誤差：0.1%

3、PT回路測試功能（△/）
工作范圍：2%～120%
額定二次電壓：100V、100/√3V、100/3V
工作電壓百分表精度：0.5級
差值電壓輸出zui高：12V

比差f(%)	范圍	分辨率（工作電壓為100V時）
10%（zui高200V）	1～10%	0.001%（10-5）
1%	0.1～1%	0.0001%（10-6）
0.1%	0.01～0.1%	0.00001%（10-7）

示值誤差、相位誤差：0.1%

4、阻抗回路測量（△/I）
工作范圍：1%～120%
額定二次電流：5A、2A、1A
工作電流百分表精度：0.1級
差值電壓輸出zui高：12V

角差δ(′)量程	范圍	分辨率（工作電壓為100V時）
500′（zui高40V）	50～500′	0.01′
50′	5～50′	0.001′
5′	0.5～5′	0.0001′

示值誤差、相位誤差：0.1%

5、導納測量回路（△/U）
工作范圍：2%～120%
額定工作電壓：100V、100/√3V、100/3V
工作電壓百分表精度：0.1級
差值電流輸出zui大：1A

同相及正交（mS）量程	范圍	分辨率（工作電壓為100V時）
10mS（zui高100V）	1-10 mS	0.001 mS
1mS	0.1～1 mS	0.0001 mS
0.1mS	0.01～0.1 mS
