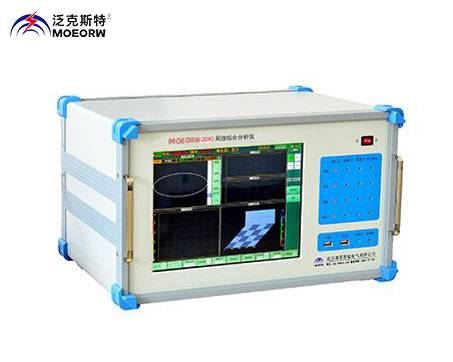

MEJFD-2040多通道數字式局放儀

參考標準：GB/T16927、 IEC60270、IEC6027

產品別名：多通道數字式局放儀、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、多通道數字式局部放電綜合測試儀

產品特性：
※可測試品的電容量范圍6pF~250μF;
※同步功能：內外自動同步功能，可與任意頻率同步；
※校準模式：有多參數的校準、存儲、測量模式；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

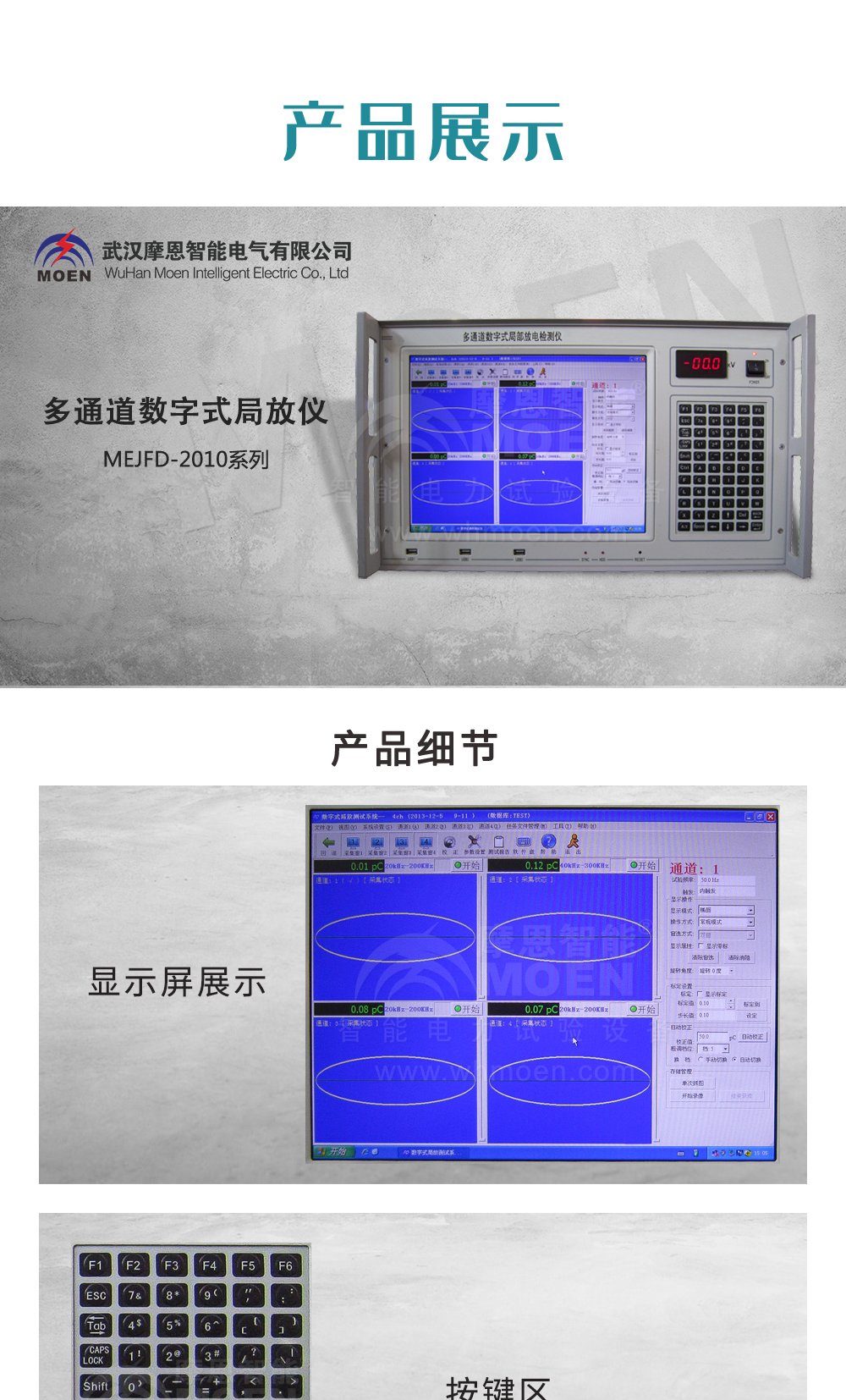

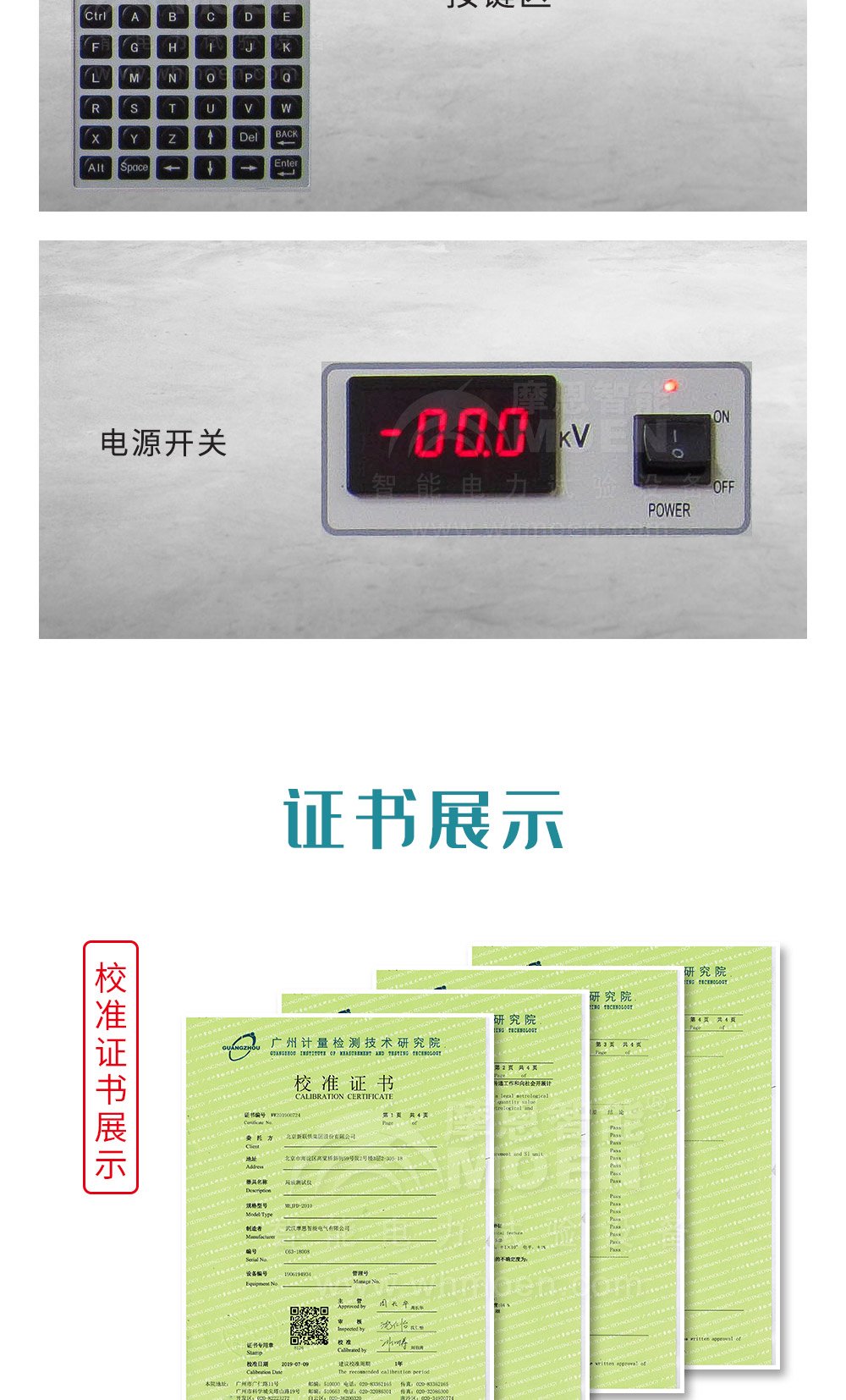

多通道數字式局放儀

產品概述
多通道數字式局放儀采用新技術實現的高性能數字化局放測量分析儀器。本產品為4通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對變壓器故障點精準定位的功能，并且具備電信號與聲信號的靈活組合，能夠適應現場各種不同環境下的放電源定位；具備電聲定位功能，利用放電信號與超聲波信號傳輸時差測定放電點的位置，當電信號中的干擾較大時，可利用聲信號作為基準將混在干擾中的放電信號選擇出來并實現放電點定位；單次捕捉定位可對不連續或無規律的放電信號單次捕捉，實現定位；超聲信號相關濾波功能，使定位結果更加精確；對超聲信號波形的時間軸可按需要縮放，減小超聲波傳播過程對定位精度的影響；
多通道數字式局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。聲聲定位功能，利用放電源至兩個探測器之間超聲波傳播的的時延差，判定放電源位置；軟件觸發定位功能，在被測試品的放電點不唯一或電信號中存在較大的干擾時，可指定任何幅值的信號作為基準進行放電點的定位;獨特的信號處理各種抗干擾能力很強，在復雜環境中準確測量。
多通道數字式局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。

◆多通道數字式局放儀工作性能
1）多通道數字式局部放電測量，同步采樣、處理、顯示；
2）內、外同步隨意選擇，并具有零標指示及相位分辨功能；
3）自由選擇橢圓、直線、正弦顯示方式；
4）單個放電脈沖波形分析、確定放電性質；
5）自動定時保存試驗數據和波形，手動隨時保存試驗數據和波形；
6）增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果；
7）可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析；
8）任意相位開窗，單窗、雙窗任選，360度內自由開窗；
9）在檢測局部放電的同時，能夠監視試驗電壓；
10）統計分析局部放電信號的幅值、相位、放電頻次等基本特征參數；
11）錄波可以進行反復多次的回放，可隨時觀察放電細節，便于分析、診斷疑難問題；
12）測試結果分析：對局部放電脈沖進行放電測量、放電時間、時域波形及頻譜分析，可靜態、動態對局部放電單個脈沖詳細測量、觀察，確定放電性質，二維和三維局部放電圖譜顯示。

◆多通道數字式局放儀技術參數

技術特性
通道數	獨立4通道
采樣速率	1M、5M、10M可選
采樣精度	12bit
量程切換	-40dB，-20dB，0dB，20dB，40dB，60dB共6檔
測量頻帶	3dB 帶寬 10kHz～1MHz
數字濾波	10kHz～1MHz 任意選擇
程控濾波器分段	低端頻率：10kHz，20kHz，40kHz，80kHz 高端頻率：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差	10%
測量范圍	0.1pC~100,000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250μF
試驗電源頻率范圍	50～500Hz
顯示
顯示屏	12” TFT真彩色觸摸液晶顯示屏
分辨率	1024×768
接口
USB	3路，可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	AC 220V；頻率50Hz；功率300W
電信號接口	4路BNC接口，用于信號輸入
光信號接口	4路，用于信號輸入
網口	1路
接地鈕	外部接地
通用說明
CPU	主頻1.60GHz
內存	2.0GB
硬盤	128GB固態硬盤
系統	Windows Xp
工作環境	環境溫度：-10～45℃ 相對濕度：≤95%
尺寸	長×寬×高：474mm × 288mm × 370mm
重量	15.8kg
