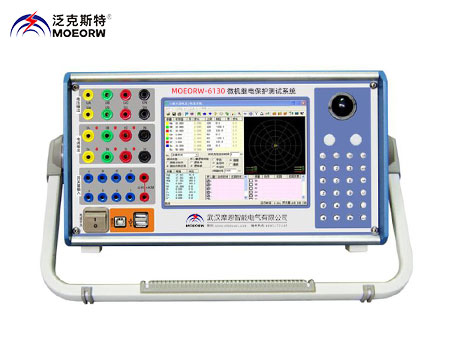

MOEORW-6130微機繼電保護測試系統

參考標準：GB7261-2008,DL/T624-2010

產品別名：微機繼電保護測試系統、微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。

產品特性：
※交流電流輸出范圍：30A /相或180A（六并）＜100μs;
※直流電流輸出范圍：10ADC /相；
※6相并聯電流輸出（有效值）:0～180A；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

微機繼電保護測試系統

產品用途
?電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
?操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
?新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
?軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
?具有獨立專用直流電源輸出設有一路110V 及 220V專用可調直流電源輸出。
?接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。
?完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

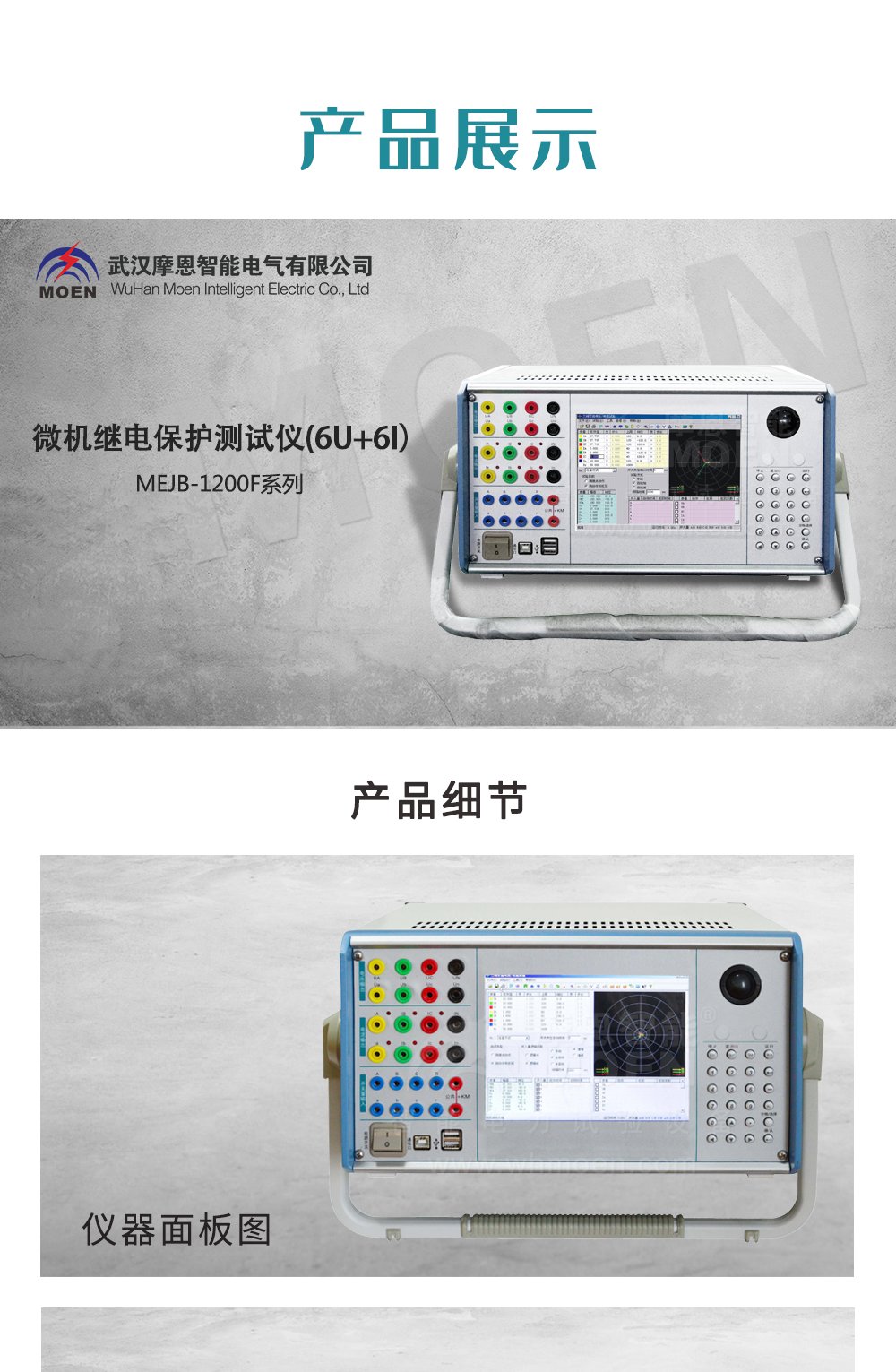

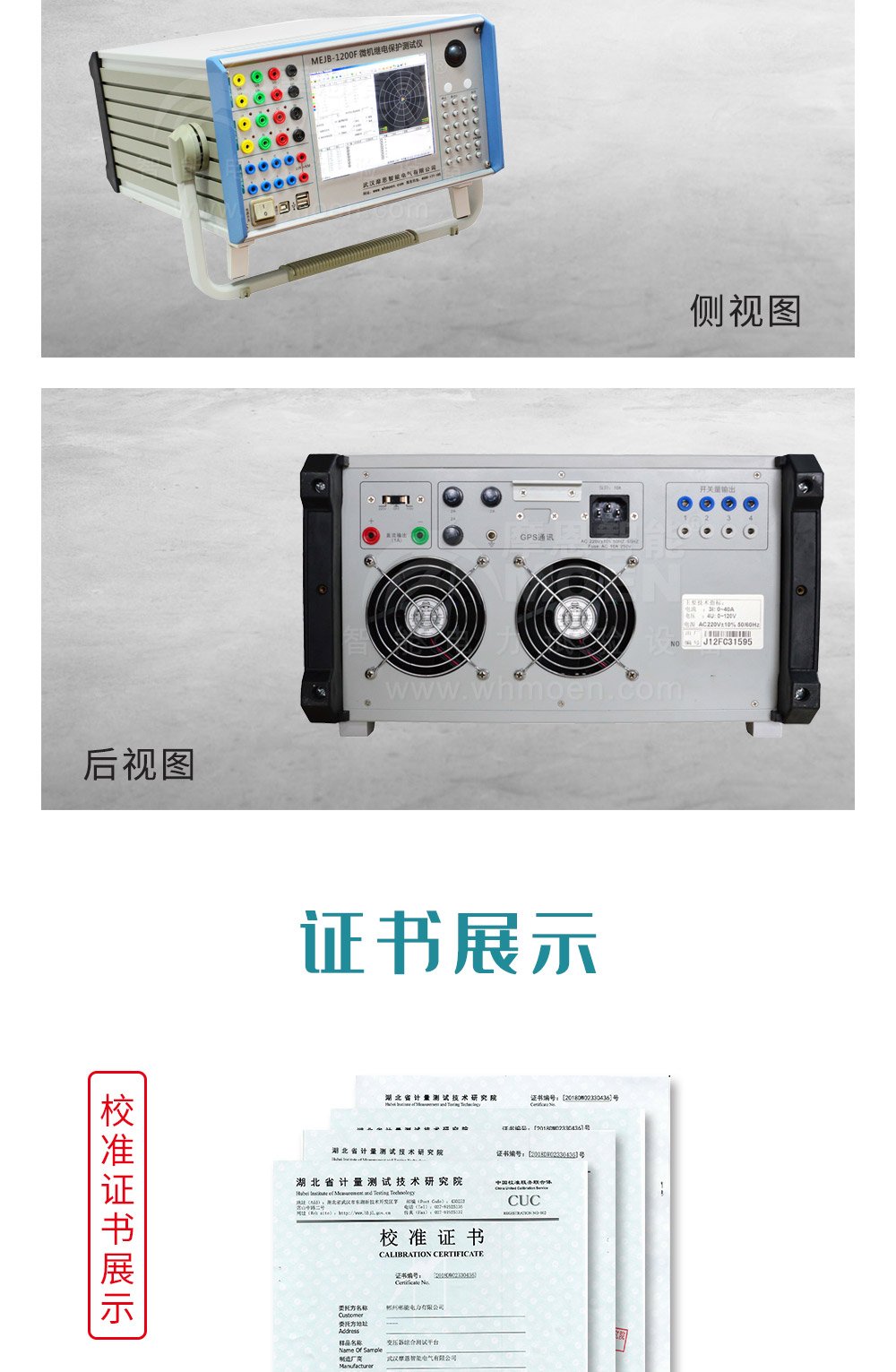

微機繼電保護測試系統產品展示

◆微機繼電保護測試系統技術參數
?電流通道數：標準6相
?電壓通道數：標準6相
?交流電流輸出范圍：30A /相或180A（六并）
?直流電流輸出范圍：10ADC /相
?交流電壓輸出范圍：120VAC / 相
?直流電壓輸出范圍：160VDC / 相
額定參數
交流電流輸出
?6相電流輸出時每相輸出（有效值） 0～30A 輸出精度 0.1級
?3相電流輸出時每相輸出（有效值） 0～60A
?6相并聯電流輸出（有效值） 0～180A
?相電流長時間允許工作值（有效值） 10A
?相電流更大輸出功率 450VA
?6相并聯電流更大輸出時更大輸出功率 1000VA
?6相并聯電流更大輸出時允許工作時間 10s
?頻率范圍（基波） 0～1000Hz
?諧波次數 0～20次
直流電流輸出
?電流輸出 0～±10A /每相輸出精度 0.2級
?更大輸出負載電壓 20V
交流電壓輸出
?相電壓輸出（有效值） 0～120V 輸出精度 0.1級
?線電壓輸出（有效值） 0～240V
?相電壓 / 線電壓輸出功 80VA / 100VA
?頻率范圍（基波） 0～1000Hz
?諧波次數 0～20次
直流電壓輸出
?相電壓輸出幅值 0～±160V 輸出精度 0.2級
?線電壓輸出幅值 0～±320V
?相電壓/ 線電壓輸出功率 70VA / 140VA
開關量
?8路開關量輸入空接點 1～20mA，24V
?電位接點接入 “0”：0～+6V；“1”：+11 V～+250 V
?4對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
時間測量范圍
?0.1ms～9999s，測量精度＜0.1mS
