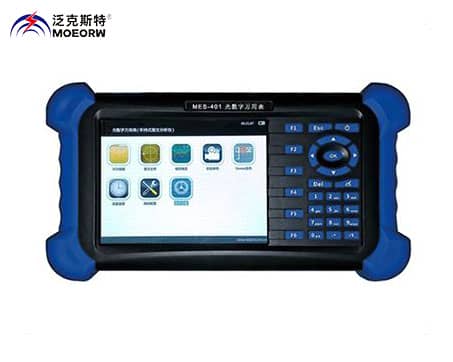

MES-401系列光數字萬用表

執行標準：IEC61850

產品別稱：光數字分析儀，手持式數字信號分析儀，手持光數字網絡協議分析儀，光數字萬用表

產品特性：
※發送離散度：<0.1μs;
※電以太網口:1個，RJ-45,100Mbits/s；
※同步接口:1個×IRIG-B/PPS光口，SC，多模，850nm；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

系列光數字萬用表

產品特點
?5.7寸電容式多點觸摸屏，內置11000mAh大容量可充電鋰電池，續航時間大于6小時；
?2對光纖以太網口、2對光纖串口、1個IRIG-B/PPS同步接口，支持單纖連接;
?支持USB存儲設備接入，方便導入導出數據；
?支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、IEEE-1588、IRIG-B、PPS、SCL等標準；
?集多種功能于一體，輕松完成間隔層、過程層的保護測控裝置、合并單元、智能終端、互感器測試；
?圖表顯示各種電氣參數，用戶不需要關心報文解析細節，直接查看結果；
?A9+FPGA雙核工業計算機性能，運算速度快，報文發送離散度<0.1us，報文接收時標誤差<25ns；
?小巧精致，攜帶方便，測試簡單；

◆系列光數字萬用表產品特功能
?SCD解析：支持SCL文件（SCD、ICD、CID）文件導入、解析、存儲；
?報文探測：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析，并自動與SCL文件進行匹配，標記不匹配項；
?SV/FT3報文監視：提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能，支持報文重新采樣；
?Goose報文監視：提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能，支持Goose發送機制檢測；
?Goose發布測試：提供Goose報文直接發布測試（虛端子測試）；
?電流電壓測試：提供6路電流、6路電壓加量、8路開出、8路開入測試，可手動調節、自動遞變，并分析測試結果；
?狀態序列測試：提供多狀態連續輸出測試，支持短路模型計算，支持多種切換方式，支持IRIG-B碼同步觸發；
?光口流量測試：光口實時流量、峰值流量、平均流量測試；
?核相測試：支持多組SV報文通道核相測試；
?極性測試：支持直流法測試電子式互感器、變壓器極性測試 ;
?光功率測試：測量光以太網發送及接收光信號功率；

MES-401系列光數字萬用表技術參數

光纖以太網口	2對×100Mbits/s，SC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；	發送離散度：<0.1μs 接收時標精度：<25ns 1588對時精度：<80ns
光纖串口	2對×（2~10Mbits/s），SC，多模，850nm； IEC60044-7/8，F(xiàn)T3；支持曼碼或異步串口傳輸方式；	發送離散度：<0.1μs 接收時標精度：<25ns
同步接口	1個×IRIG-B/PPS光口，SC，多模，850nm	精度：<1μs
電以太網口	1個，RJ-45,100Mbits/s
USB接口	1個，USB存儲設備
屏幕	5.7’，電容屏，多點觸控
供電	4.2V，3.0A
電池	可充電鋰電池，11000mAh	續航時間：>6小時
體積	250mm×140mm×44mm	重量：<1Kg
