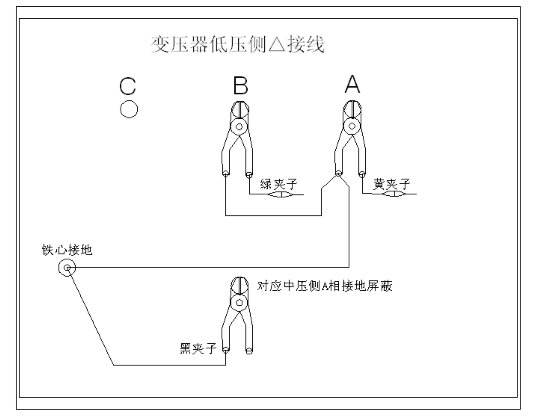

◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在△形的A相、綠夾子為測量，鉗在B相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇MERB-I變壓器繞組變形測試儀的接地由測量線導入。如下圖
8-1 △形測量A相接線示意圖

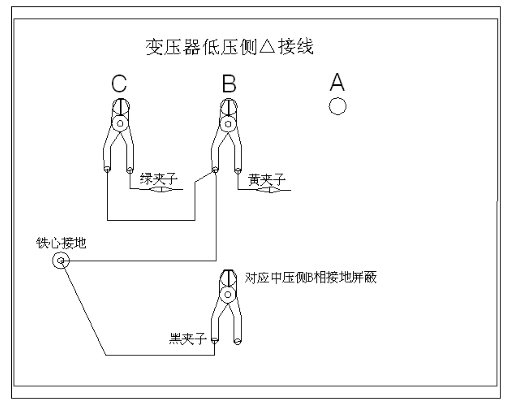

◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在鉗在△形的B相、綠夾子為測量，鉗在C相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇儀器的接地由測量線導入。如下圖
8-2 △形測量B相接線示意圖

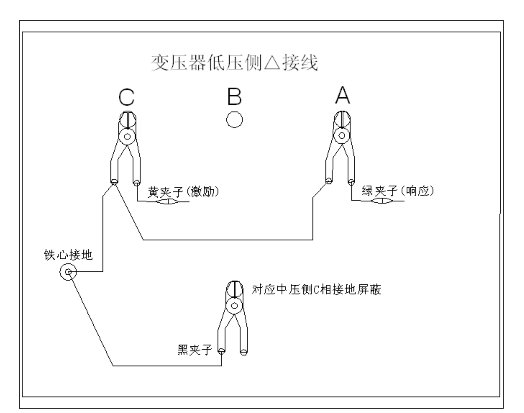

◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在鉗在△形的C相、綠夾子為測量，鉗在A相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇MERB-I變壓器繞組變形測試儀的接地由測量線導入。如下圖
8-3 △形測量C相接線示意圖
