變壓器繞組變形測試儀測試軟件界面介紹

來源:djkluv.com    更新時間:2020-07-31

MERB-I變壓器繞組變形測試儀除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后,啟動計算機電源開關,待微機進入正常運行后,再啟動主測量單元電源,其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作,可不連接和啟動主測量單元,只啟動計算機就可完成;計算機啟動后,雙擊本MERB-I變壓器繞組變形測試儀執行圖標,即進入工作程序。以下介紹軟件界面中各個區域的功能。
注意:第一次進入該系統或重新安裝該系統,系統將自動進行參數初始化,此時請保持所有MERB-I變壓器繞組變形測試儀電源打開,USB接線無誤,該過程可能需要3分鐘,請耐心等待。初始化完成后,在以后的使用中將不會出現這個過程。

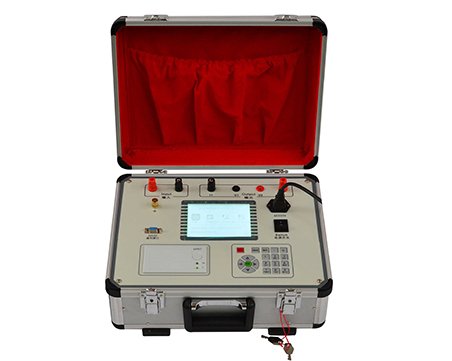

變壓器繞組變形測試儀
(一)菜單欄
進入軟件,左上方即為菜單欄,分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。
1.系統
1.1  開始測量,開始進行變壓器測試工作,但一般在開始測試前需要設置一些參數,所以建議一般在測量區域(下面會詳細介紹)進行開始測試的過程。
1.2  波形分析報告,根據當前的測試曲線數據,顯示出詳細的測試報告,但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數,所以建議一般在曲線分析區域(下面會詳細介紹)進行顯示分析報告的過程。
1.3  連接USB,如果運行此軟件的時候未連接USB線,可在確認USB線已連接和測試MERB-I變壓器繞組變形測試儀已通電的情況,選擇此項目重新進行連接。建議在確認USB線已連接和測試MERB-I變壓器繞組變形測試儀已通電之后,再運行本軟件。
1.4  自校,對本MERB-I變壓器繞組變形測試儀進行自我校準,一般儀器出廠前已經校準完畢,所以不建議使用本項目。(此項目有密碼保護,不必擔心會誤操作。)
1.5  退出系統,使用完畢可以選擇此項目離開。
2.查看
2.1  X軸平均坐標系,此項目只在分析歷史曲線時候有效,使用后,歷史測試曲線的頻率點分布采用均勻分布情況。
2.2  X軸對數坐標系,此項目只在分析歷史曲線時候有效,使用后,歷史測試曲線的頻率點分布采用對數分布情況。
2.3  恢復到原始X軸坐標,此項目只在分析歷史曲線時候有效,歷史曲線分析的時候可以對曲線進行局部放大查看,使用此項目后,曲線會恢復到原始坐標系的狀態。
3. 設置
3.1  變壓器參數,選擇此項目后,會打開一個變壓器各項參數的對話框,設置好各個參數后,按“確認”鍵保存輸入數據,按“取消”鍵放棄輸入數據,按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中,覆蓋掉這些文件以前的變壓器參數。(此功能是針對在變壓器現場測試時,臨時簡單設置了變壓器參數,再測試完成后重新想修改已保存的變壓器參數的情況。)
3.2  頻段設置,選擇此項目后,會打開一個掃描頻率低、中、高各個頻段的對話框,設置好各個頻段的范圍后,按“確認”鍵保存輸入數據,按“取消”鍵放棄輸入數據,按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數,只在打印報告中會反映出來。
3.3  設置單位名稱,選擇此項目后,會打開一個要求輸入單位名稱的對話框,按“確認”鍵保存輸入,按“取消”鍵放棄輸入,此項目設置的單位名稱,只在打印報告中會反映出來。
3.4  系統初始化,當系統第一次安裝使用或者重新安裝使用后,運行會自動啟動該選項,對系統的測量參數進行初始化過程,該過程可能需要3分鐘左右。一般用戶無需手動使用該項目。
(二)瀏覽
菜單欄的下方,即為瀏覽和測量區域,選擇不同的項目,下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候,選擇“瀏覽”項目。此時,下方為文件系統的樹型結構,可選擇已保存的曲線數據文件,具體操作介紹請參照軟件測試流程。
(三)測量
準備對變壓器測試的時候,選擇“測量”項目。此時下方為測量變壓器的時候,需要填入的一些參數,“變壓器參數”鍵同菜單中的變壓器參數,“開始測量”鍵即進行測試,在測試過程中可以隨時選擇“停止測量”中止測試。(注意:如果測試過程中停止測量了,將無法繼續當前測量進度,數據也無法保存。)
(四)曲線坐標系
居中的坐標系為曲線坐標系,X軸為頻率,Y軸為分貝,歷史曲線和測量曲線都在此坐標系中顯示,具體可操作功能介紹見軟件測試流程。
(五)數據顯示窗口
在曲線坐標系的右上為數據顯示窗口,分別顯示頻率,分貝和相關系數。具體介紹見軟件測試流程。
(六)曲線數據文件分析管理窗口
以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口,具體操作功能介紹見軟件測試流程。
