變壓器繞組變形測試儀測試軟件使用流程

來源：djkluv.com 更新時間：2020-07-30

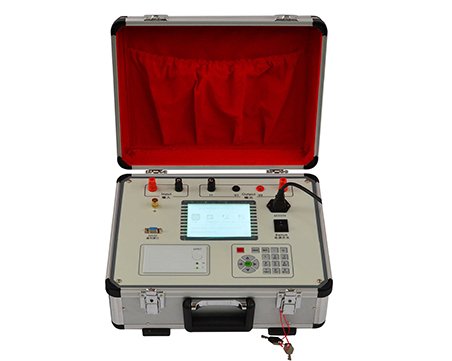

MERB-I變壓器繞組變形測試儀測測試軟件使用流程

（一）驅動安裝
在連接好USB連接線，并打開MERB-I變壓器繞組變形測試儀電源后，會出現發現新硬件，安裝驅動軟件的提示，選擇“從列表或指定位置安裝”，再選擇“瀏覽”，選擇安裝光盤的盤符，就完成了安裝USB驅動。
（二）測量
進入軟件后，點擊“測量”,被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。
在三相測量中，如出現已測試過的相位，系統將會自動提醒，防止測量點選擇參數在測試后未及時修改。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。
（三）調入數據文件
選取“瀏覽”,會出現一個數據文件系統樹性結構。可以雙擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線測量數據會顯示到數據文件列表中。（軟件界面的下方）。軟件界面的右下方的“清除所有數據”和“清除所選數據”用來清除掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可進行打印。
（四）分析數據報告
選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線的文件名稱和測量時間，中間是對曲線的相關系數顯示，分為低頻段、中頻段、高頻段和總體結論。如果選擇的是對數坐標系，所有相關系數是參考數字，范圍0到10之間，數字越大表示相似性越好。如果選擇的是平均坐標系，各個頻段的相關系數為參考數字，范圍0到10之間，數字越大表示相似性越好?？偟慕Y(jié)論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“打印測試報告”將直接打印生成曲線測試報告，選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。
（五）分析數據曲線:
調入數據文件后，可用線性坐標或?qū)?shù)坐標顯示波形，并可將曲線任意縮放。軟件提供了多種分析方法，可顯示當前曲線頻率值、分貝值和顯示當前頻率范圍內曲線的相關系數。；要改變當前分析的曲線和比較不同曲線的相關系數，在曲線分析窗口（軟件界面的右方）中進行選擇。選中曲線后，在主窗口中按右鍵點擊任何一點都可以顯示該點的頻率和幅值，按住右鍵不放,左右移動可顯示各點的數值。在主窗口中按住左鍵不放,向左或右移動鼠標至合適位置,放開鼠標左鍵,可放大所選頻率范圍內的圖形。要恢復原來的曲線坐標，選擇菜單中的“查看”的“恢復到原始X軸坐標”。
（六）其它操作:
選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。
