變壓器繞組變形測試儀電力變壓器線圈的等值電路和部分試驗結果

來源：djkluv.com 更新時間：2020-07-31

MERB-I變壓器繞組變形測試儀電力變壓器線圈的等值電路和部分試驗結果

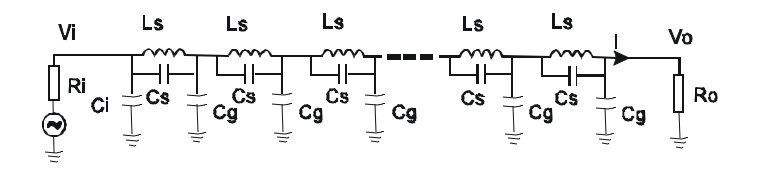

電力變壓器線圈一般都設計為餅式結構，其目的是為了考慮絕緣和耐壓，同時各餅之間都有間隙，匝與匝之間有些也有小間隙，用于散熱。各線圈餅對地及對其它相、其它電壓等級線圈都有一個臨近電容，各餅線圈自然也有電感。另外套管還有對地電容，引線及分接頭以及分接引線都存在雜散對地電容，所有這些按其所在結構的位置，都有其所代表的結構參數，所以按其結構，可以構成一個變壓器的線圈在進行測試時的一個等值電路：

其中：Cs為串聯的餅間電容
Cg對地電容
Cb套管對地電容
Ls線圈電感
Ri信號發生器有源匹配電阻
Ro輸出取樣電阻（匹配電阻）
（IEEE Transactions on Power Apprature and system,Vo1.pas-97,no.6.Nov/Dec1978）
Vi為掃頻電壓，Vo為匹配電阻上的電壓，它實際上代表了流經Ro的電流，則測量中，Vo/Vi的比值就代表了一種電抗的變化。
Vo/Vi=Ro*Io/Vi=Ro/ZF

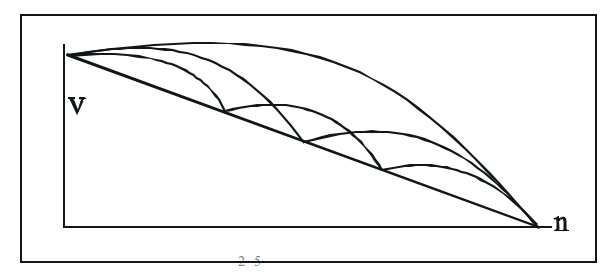

變壓器設計時，是不會允許在50Hz以及附近頻率處產生諧振的，所以在低頻段，線圈是感性的，用高頻電位探針探測線圈各餅的對地電位時，在達到各個諧振峰時，有諧振頻率f1，f2，f3……在達到各諧振點時電位探針測得的各餅的電位如圖：
.

測準這種諧振頻率對分析變形面積是很有幫助的，因?yàn)樽儔浩骶€圈設計基本上是均勻的，電感量發生一點改變后，均勻性被破壞了，則諧振頻率也將發生改變。通過測量諧振點的頻率及其改變以及改變所發生在第幾個諧振峰點，就可以分析變形面積和變形量及變形種類。
由于變壓器油的介電常數ε與油溫有一定的關系，所以用三相繞組之間在同一油溫下圖譜的比較，更容易判斷，以免由于溫度改變而產生判斷上的失誤。
