變壓器繞組變形測試儀測試接線方式

來源：武漢摩恩更新時間：2020-07-30

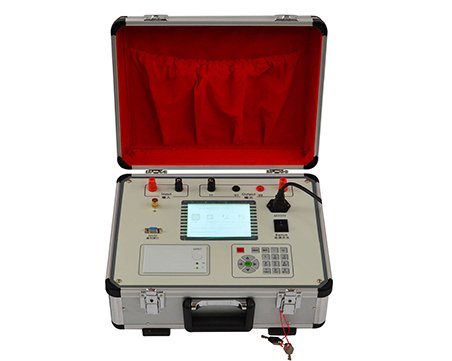

MERB-I變壓器繞組變形測試儀測試接線方式：
MERB-I變壓器繞組變形測試儀是一個很細致的工作，所以要求試驗過程必須認真。

除了外殼的接地線，要求變壓器所有外部結線要解開，以免因引線的長短對測試結果有影響。
在正常條件下，帶有分接開關的分接位置應放于zui大，事故后檢測時，分接開關應置于事故分接位置。
對于Yo接線的繞組
輸出信號應從該變壓器繞組中性點0注入，測量點分別在出線端A、B、C上。這種測量接線方法，可以將非測量相上接收到的干擾由信號發生器上的低阻抗來吸收。
自耦線圈接線
自耦線圈較低電壓等級的繞組采用中性點0注入，中間電位輸出引線Am、Bm、Cm分別測量。測量高電壓等級繞組時，應由引線端Am、Bm、Cm分別注入信號，由高壓出線端A、B、C對應分別測量。
測量過程中，其它非測量繞組應有確定的電位，必須采用zui近一點接地的措施。
鐵芯應接地，確保電容值穩定。
測量接地
測量過程中接地非常重要，它除了接地保護之外，主要是使高頻電流的流向正確，否則測量結果將無法一致。
變壓器外殼接地。測量接地線應用盡量短的線，從輸出、輸入端頭接于變壓器外殼上。MERB-I變壓器繞組變形測試儀側應浮空。
測量匹配
盡管頻響測量在測量過程中不是采用脈沖行波，但是在測量時必需按行波進行考慮。因?yàn)樾盘柕念l率較高，其波長已經可以和電纜的長度相比較了。在未匹配時，輸入電壓波會在電纜端頭產生折射，在和原電壓波疊加后使信號變形，影響測量。
