高壓開關動特性測試儀校驗裝置廠家

來源：djkluv.com 更新時間：2019-12-03

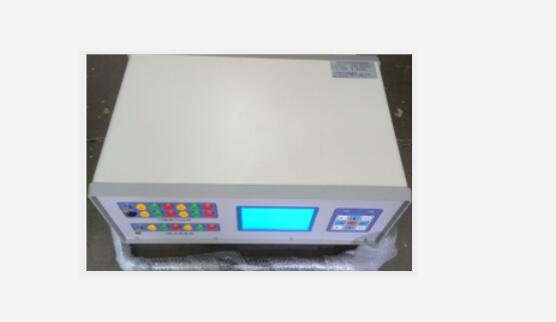

高壓開關動特性測試儀校驗裝置廠家簡介
武漢摩恩提供高壓開關動特性測試儀校驗裝置廠家價格、高壓開關動特性測試儀校驗裝置廠家報價，產品選型，技術支持，高壓開關動特性測試儀校驗裝置本儀器采用ARM控制配合CPLD芯片產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。

一、高壓開關動特性測試儀校驗裝置廠家主要技術指標和使用條件：
1.1 本裝置可12路斷口同時輸出，可同時模擬12個高壓斷路器觸頭斷口的合/分閘。
1.2 可同時模擬高壓斷路器合閘或分閘時間，可在 1－16777215μs范圍內任意設置，分辨率：1μs，精度：0.001%讀數±1μs。
1.3 彈跳脈沖個數可在 0－250 個范圍內任意設置，彈跳頻率1kHz、2kHz、4kHz、8kHz可選擇。
1.4 支持不同期測試。
1.5 行程設置范圍：10mm-450mm，分辨率：0.01mm，精度：0.1%讀數±0.15mm
1.6 速度設置范圍：0.1m/s-3.5m/s，分辨率：0.01 m/s，精度：0.1%讀數±0.01 m/s
1.7 支持內部觸發、外部觸發、有源觸發、無源觸發。
1.8 時間校驗及系統控制操作臺重量 40公斤左右，行程速度校驗運動平臺約100公斤。
1.9 環境溫度：10－30度環境濕度：小于85％

二、高壓開關動特性測試儀校驗裝置廠家工作原理簡介：

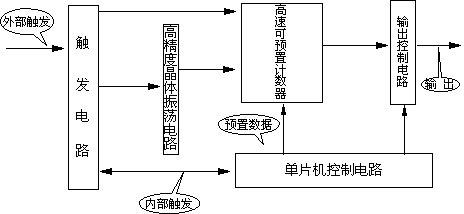

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。
高壓開關動特性測試儀校驗裝置廠家工作原理

圖（1）
MOEORW-5210Q校準裝置時間校準的特點是：
2.1 實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路采用晶體管模擬輸出。
2.2 采用高精度石英晶振，保證基準脈沖的精確性和穩定性。

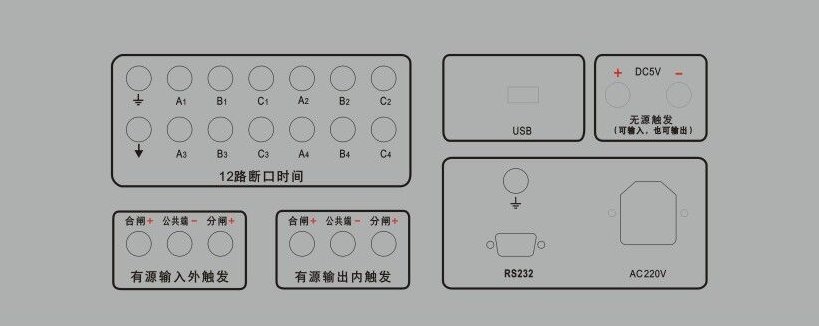

三、高壓開關動特性測試儀校驗裝置廠家儀器背板主要部分說明：

3.1 12路斷口時間：
模擬高壓斷路器12路觸頭輸出，前6路A1，B1，C1，A2，B2，C2與其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4與其前端黑色接地插孔共地，稱之為虛地。如果要同時測量12路，則要保證兩個地相連。
支持每一個斷口設置不同的時間，支持不同期設置。
3.2有源輸入外觸發：
由被校驗的高壓開關測試儀提供觸發電壓，輸入觸發電壓的范圍為：DC20－250伏。
3.3有源輸出內觸發：
由本校準裝置提供觸發電壓來觸發被校驗的高壓開關測試儀，輸出電壓：DC 110V左右。
3.4 無源觸發端：
主要用于對本裝置進行校準。此端口無法承受電壓，否則會損壞設備。
3.5 USB接口和RS232聯機接口：
USB接口主要用于設備優盤升級和數據導出功能。RS232接口用于本校準裝置與計算機聯機通訊使用。
注意：輸出端口可以設置成節點輸出或者TTL電平輸出，不管哪種輸出方式，都嚴禁輸出端口短路，短路會損壞設備。
