地下金屬電纜故障定位儀廠家

來源：djkluv.com 更新時間：2019-12-03

地下金屬電纜故障定位儀廠家簡介
武漢摩恩提供地下金屬電纜故障定位儀廠家價格、地下金屬電纜故障定位儀廠家報價，產品選型，技術支持，地下金屬電纜故障定位儀在非開挖的情況下，對地下管道、電纜、光纜進行精確定位和埋土深度測量，精確查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器、藍牙無線通訊、GPS定位、專業數據分析軟件自動成圖、檢測報告自動生成等zui先進技術，具有超強抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。

一、地下金屬電纜故障定位儀廠家MOEORW-9006地下金屬電纜故障定位儀特點
（一）功能多
1、發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。
2、接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。
3、左右定位箭頭指示目標管線位置，定位快速、精確；前后箭頭和dB值指示防腐層破損點的位置及大小。
4、具有背光功能，適合夜間搶險使用。
5、GPS地理定位功能，管道走向自動成圖。
6、專業數據分析軟件，檢測報告自動生成。
7、用于埋地電纜故障點精確定位。
8、電流測量：測量發射機施加到被測管線上的電流。
9、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。
10、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

(二)定位精度高 :
多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的精確度。
1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化, 據其zui大值的位置來定位;
2、極小值法: 用谷值模式, 通過測定垂直分量（）的變化, 據其zui小值的位置來定位。
(三)測深方法多:
具有多種測深方法可任意可選,并可相互驗證。
1、雙水平線圈直讀法；
2、單水平線圈80%法、50%法;
3、45度法。
(四)抗干擾性強
1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。
2、發射功率大: 發射機輸出功率達10W且連續可調,根據需要任意選擇。
3、工作頻率多:
發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。
(五)操作簡便
1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。
2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到zui佳，測深完畢自動恢復到測深前的工作模式。
(六)連續工作時間長, 使用成本低
發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可循環使用,大大降低了檢測成本。
（七）發射機交直流兩用
正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。
二、地下金屬電纜故障定位儀廠家定位儀組成部分及其結構功能
（一）接收機：
MOEORW-9006接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。

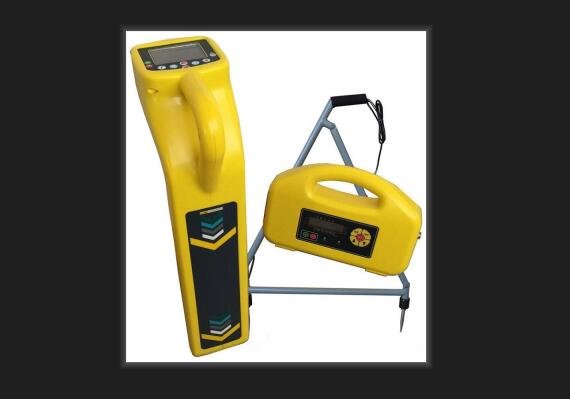

地下金屬電纜故障定位儀接收機

（二）發射機
MOEORW-9006發射機用于將所選擇的特定頻率的信號施加到目標管線上，可以通過直接連接法和感應法來施加信號。發射機具有功率大，測量距離遠，自動阻抗匹配，自動測量管線接地電阻等特點。

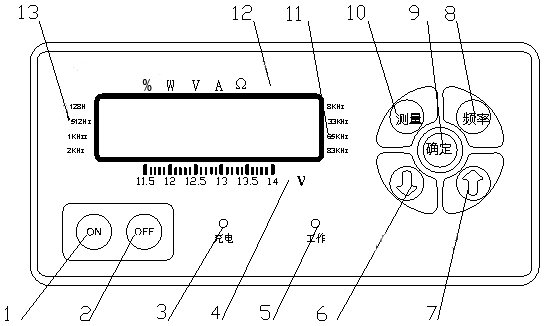

地下金屬電纜故障定位儀廠家發射機

（三）儀器的電池充電
當發射機電池電壓過低就需要對其進行充電，充電時必需先關閉儀器（如果儀器處于開機狀態，則不對電池充電，而是可以正常工作），然后將電源適配器的圓孔接口插入儀器的電源插孔，將電源線一端插入適配器的梅花插孔中，另一端插入220V電源，觀察一下發射機的充電指示燈，當充電正常時，充電指示燈應為紅燈，充足電后自動停止充電，電源適配器指示燈變成綠燈。
接收機充電時，只要將充電器的圓形插頭插入接收機的充電插孔中，另一端接220V電源，充電器指示燈紅色，充足電后充電指示燈變?yōu)榫G色。
三、地下金屬電纜故障定位儀廠家技術參數
（一）接收機
定位精度：深度的±5％
深度測量精度：深度的±5％（無鄰近管線干擾）
電流測量精度：實際電流的±5％
深度測量范圍：＜6米
工作模式：谷值法、峰值法、寬峰法、峰值箭頭法
工作頻率：無線電、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz（工作頻率根據產品的規格型號不同而略有差異）
工作溫度：-20℃～＋50℃
電池：7.4V鋰電
外形尺寸：595mm×136mm×238mm
重量：1.6Kg（包括電池）
（二）發射機
輸出功率：10W
工作頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
（工作頻率根據產品的規格型號不同而略有差異）
工作模式：直連、感應和夾鉗三種模式自動轉換
電池：14.8V內置鋰電池組
工作溫度：-20℃～＋50℃
外形尺寸：348mm×228mm×84mm
重量：2.5Kg（包括電池）
四、地下金屬電纜故障定位儀廠家測量前的儀器檢查
使用MOEORW-9006地下金屬電纜故障定位儀接收機和發射機前要先進行常規檢查，確保電池電量充足，儀器各項功能正常。如果有下列任何情況之一，請先將問題解決后再使用儀器。
（一）接收機檢查：
1、電池電量檢查：按下電源鍵檢查電池電量。如果電池電量充足，則顯示器中電池符號五個實線條全部顯示，當電池符號只有一個實線點亮?xí)r，電池符號閃爍，表示電量不足，需充足電后使用。
2、工頻法工作方式檢查：按下頻率鍵選擇50Hz的工作頻率，調節靈敏度，從1米以外把MOEORW-9006接收機指向日光燈，打開日光燈應該聽到很強的信號音，顯示器會有很強的顯示指示。
3、感應法工作方式檢查：選擇一個沒有干擾的地方，把發射機按正常的方位放在地面上，打開發射機，調節好輸出功率百分比和頻率。然后把接收機（離發射機5米左右）寬面對準發射機，并保持與發射機相同的頻率，把靈敏度調節到足夠大時接收機應該有信號響應。
4、夾鉗法：當外接夾鉗插入發射機輸出接口按下開鍵時，發射機自動選擇33KHz的頻率，把夾鉗夾在目標管線上，調節好發射機功率。打開接收機，選擇33KHz的頻率，沿著管線的路由接收機應該有信號響應。
（二）發射機檢查；
發射機主要檢查電池電量：打開發射機，觀察顯示器中電池電量指示燈的點亮情況，如果電池電壓指示低于11V，則需要對電池充電,充足電后再使用。
（三）測深功能檢查：
選擇一個沒有金屬結構和其他被探測管線的地區，將一根大于20米的絕緣電纜或?qū)Ь€放置在地面上，遠端連在接地棒上或直接接地，近端連接到輸出線的紅線（黑線接地），并將輸出線插入發射機的輸出插孔。打開發射機，調整好輸出信號，用MOEORW-9006接收機在長導線上方已知高度處進行深度測量。此時接收機就垂直放置在導線正上方，長導線中部，即距發射機10米。在不同的高度進行深度測量，結果與已知高度比較，即可校準深度（注意如果附近有金屬物體會影響其準確性）。
五、地下金屬電纜故障定位儀廠家管線探測方法
（一）發射信號施加操作
MOEORW-9006地下金屬電纜故障定位儀場源有被動源和主動源兩種工作方式。被動源工作方式用來搜索一個區域內未知的電力電纜或者施加有陰極保護信號的地下管道以及能感應到無線電頻率的金屬管線，主動源工作方式用來追蹤和定位區域內管線信號。
（二）接收探測
MOEORW-9006地下金屬電纜故障定位儀接收機用于對目標管線的定位、定深和測量目標管線中的電流。
當發射機的信號成功地施加到目標管線上以后便可以用接收機探測目標管線的位置、走向、深度。位置和埋深是地下管線的zui重要資料，因此對管線定位和定深是地下管線探測工作中zui重要的環節。
六、地下金屬電纜故障定位儀廠家現場探測的一般程序
1、探測前的資料準備及現場研究。
MOEORW-9006地下金屬電纜故障定位儀可對一片區域中所有直埋金屬管道和電纜進行定位。因此，用MOEORW-9006地下金屬電纜故障定位儀探測到的有關管線埋深和位置的資料有助于在新工程項目施工前預知地下管網的分布情況，使用管線儀探測之前應該先搜集探測區域內地下管網的相關檔案資料（《城市地下管線工程檔案管理辦法》自2005年5月1日起已經施行，城市地下管線相關檔案資料可以到當?shù)爻墙n案館咨詢），雖然有時這些資料并不是十分可靠或準確，但它也能夠提供所探測區域內的一些管線的情況，并研究一下現場：井蓋、路燈和一切指示有直埋管道和電纜的標志都應該考慮在內。
2、工頻法網格掃測。
MOEORW-9006接收機能夠測試電力電纜50Hz的頻率，這種方式可以迅速地探測出被測區域內地下電力電纜的位置和走向，并且不需要使用發射機。
3、感應法搜索。
感應搜索是探測未知管線的zui可靠的技術。這種搜索方法需要發射機、接收機和兩個檢測員。這種搜索方法被稱為“兩人搜索法”。在開始搜索之前，確定要搜索的區域和管線通過該區域可能的方向。打開發射機，選擇工作方式為感應方式并選擇相同的頻率。一個檢測員操作發射機，另一個檢測操作接收機。當發射機經過管線時將信號施加到管線上，然后在發射機上游或下游20米遠處接收機就可以探測到該信號。發射機的方向與估計的管線的方向保持一致。第二個人提著接收機在要搜索的區域的起始位置，接收機的天線的方向保持與可能的地下管線的方向垂直。將接收機調到不會接收到直接從空中傳播過來的發射機信號的zui高的靈敏度。當發射機與接收機的方向保持正確之后，兩個操作人員平行地向前移動。提著接收機的操作人員在向前走動的過程中，前后移動接收機。發射機將信號施加到正下方的管線，再由接收機探測到該信號。在接收機探測到的峰值的位置在地面上做好標志。在其它可能有管線穿過的方向重復搜索。
4、管線的追蹤、定點定位及深度測量。
將發射機信號施加到直埋管道或電纜上可供接入的位置上。如：集裝箱、閥門、路燈等，追蹤這條管線區域外的部分并做好標記。
對于需要探測的那些管線，可追蹤它們，直至它們到達地面上的井蓋、路燈和消防栓等位置，然后施加發射機信號，再?gòu)倪@些位置返回來追蹤這些管線直至回到該區域內。
對區域內的各條管線的關鍵點和特征點進行定點定位和深度測量，在各個探測點處做好標志，記錄相關的管線資料和探測結果，然后對記錄的數據進行整理并繪出該區域的管線分布圖。
七、地下金屬電纜故障定位儀廠家管線接地故障定位
管線的接地故障主要包括：①絕緣管道的絕緣防護層破損；②無鎧裝低壓電纜的接地故障；③高壓電纜護層故障（尤其是超高壓?jiǎn)涡倦娎|）。對于此類故障，主要使用A字架進行跨步電壓定點。
（一）信號發射接線方法
首先將管線的所有人為接地全部解開，并使其保持可靠的浮空絕緣。發射機工作在直連方式，直連輸出線的黑色鱷魚夾和打入地下的接地棒連接，紅色鱷魚夾和故障管線連接。
（二）目標管線定位:
用接收機對目標管線定位，確定故障的大體區域。如果在管線追蹤時，有異常信號損失，這就可能是部分信號從絕緣破損處泄漏到大地中形成的。
（三）故障檢測線連接:
將故障檢測線或A字架的連接線插入接收機輸入插孔。
（四）接收機模式設置：
調節接收機模式鍵，選擇外接信號模式。
（五）用A字架對管線故障點的定位方法：
通過MOEORW-9006地下金屬電纜故障定位儀接收機可以檢測出流過Ａ字架的電位值，通過電位讀數變化可以查找埋地管線的對地絕緣（鋼管的外防腐層、電纜的外護層）故障。
