微機繼電保護測試裝置

來源：djkluv.com    更新時間：2020-06-17

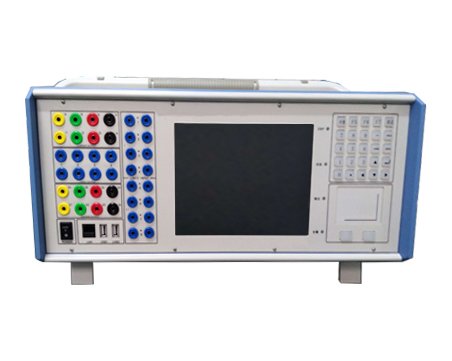

MEJB-1600A微機繼電保護測試裝置采用嵌入式工業操作系統Windows CE，其操作系統文件和應用軟件文件均已內置，無需安裝即可直接使用。軟件升級時，只要將新的系統文件用U盤或網口拷貝覆蓋原文件即可。

注意：
1、用戶軟件升級應由廠家技術人員操作或在廠家技術人員指導下操作。
2、測試時請注意測試軟件中測試儀型號、通訊接口是否設置正確，升級軟件時請注意查看文件“README.TXT”中的相關事項，確保與您的設備硬件匹配。
3、MEJB-1600A微機繼電保護測試裝置內置系統及軟件更新可能需要時間較長，請耐心等待，并保證測試儀供電和復制操作不中斷。否則，Windows CE和測試程序?qū)⒖赡軣o(wú)法啟動，需要返廠更新。


微機繼電保護測試裝置前面板

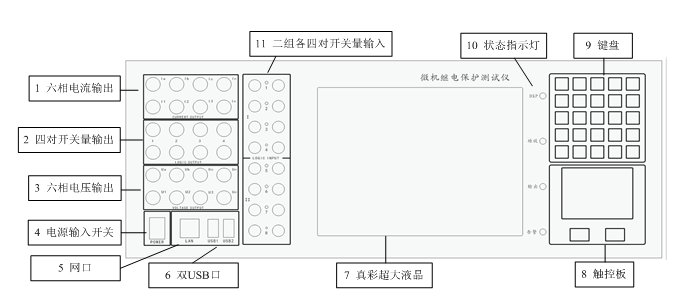

微機繼電保護測試裝置前面板圖
1、六相電流輸出端孔：Ia、Ib、Ic、I1、I2、I3、IN。
2、四對開關量輸出
3、六相電壓輸出端孔：Ua、Ub、Uc、U1、U2、U3、UN。
4、工作電源開關
5、LAN口：網口，與電腦網口連接，通過電腦的測試軟件進行試驗。
6、二個USB接口：外接USB鼠標、鍵盤或U盤。
7、液晶屏：8.4英寸800×600×16b真彩。
8、觸控板：鼠標功能。
9、專用功能鍵盤
10、測試儀狀態指示燈：功放就緒、DSP就緒、故障報警、輸出送量。
11、二組各四對開關量輸入

MEJB-1600A：六相電流和六相電壓。

微機繼電保護測試裝置后面板

兩個散熱風機。
開關量選擇開關：前面板上的二組各四對開關量輸入的適用類型通過這二個開關分別設置成“電壓型”和“電流型”通道。
輔助直流電源輸出端子及其按鈕開關：DC  220V/110V  0.5A。
其他：接地端子，3A、20A、0.5A保險座。

微機繼電保護測試裝置硬件操作入門

1、關閉測試儀電源，將測試導線分別從面板上電壓輸出端子和電流輸出端子接至被測裝置上，將裝置的動作接點接入開入量端子，如果需要還可以將開出量端子接至相關裝置上。
2、如果需要，可以將外接鼠標、鍵盤、USB設備（如U盤、打印機等）和網線接入面板上的相應接口。
3、將220V/50Hz交流電源接入測試儀電源插口，確認接線無誤后，打開測試儀電源。
4、等待測試儀內置工控機啟動完成，功放就緒、DSP就緒燈亮，Windows CE和內置測試軟件啟動完成，方可開始試驗。偶有開機后較長時間DSP就緒燈仍未亮甚至蜂鳴器長鳴則表示啟動失敗，此時只要關機重啟即可。
5、如果用戶用PC機上的測試軟件進行試驗，應該將筆記本電腦用網絡接口和主機連接，啟動測試程序。
6、試驗前或試驗中如果希望消除模擬量輸出直流零漂，可以測量并輸入直流零漂值，由軟件進行直流零漂校正（見6.2.7 系統屬性）。
7、試驗中，如果出現故障和異常，故障報警燈亮，蜂鳴器鳴叫，測試儀停止輸出，測試程序顯示報警信息。用戶應立即進行檢查，確保解除故障或異常后方可繼續試驗。
8、試驗中送量輸出時送量輸出燈亮，停止輸出時燈滅。
9、試驗完畢后，先關閉測試儀電源，再拆去試驗接線和其他連接纜線。
