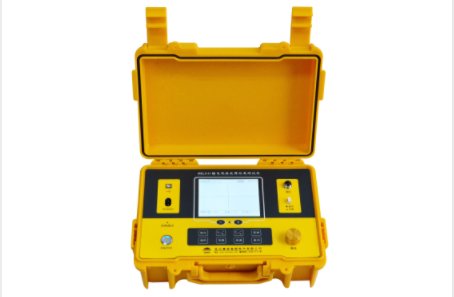

電纜故障距離測試儀

來源：djkluv.com    更新時間：2020-06-18

電纜故障距離測試儀概述
電纜故障距離測試儀是用于電纜線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點的距離。用于10kV及以上各電壓等級的電線電纜，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶鋰電池，交直流兩用，操作方便。


電纜故障距離測試儀主要特點
1.功能齊全
測試故障安全、迅速、準確；儀器采用低壓脈沖法，可測試電纜的各種故障，準確測定故障點到測試點的距離；
2.測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；
3.智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；
4.采用非易失性器件，關機后波形、數據不易失，具有波形及參數存儲、調出功能；
5.具有雙蹤顯示功能，可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；
6.可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷；
7.具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試；
8.具有根據不同的被測電纜隨時修改傳播速度功能；
9.小體積便攜式外形，內裝可充電的鋰電池供電，方便攜帶和使用。
10.具有打印功能，能將屏上的圖形和數據實時打印出來。
11.具有USB接口，通過上位機程序可與電腦進行通訊。

電纜故障距離測試儀主要技術參數
1.應用范圍及用途
儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及線路上發生的短路、接地、和電纜的斷線、接觸不良等故障；并可測試電纜的長度和電波在電纜上的傳播速度。
2.zui遠測試距離：100Km
3.探測盲區：  1m
4.讀數分辨率： 1m
5.功耗：    5VA
6.使用條件：環境溫度  0℃～＋40℃
        （極限溫度 －10℃～＋50℃）
          相對濕度 40℃（20～90）%RH
          大氣壓強 （86～106）Kpa
7.體積：275×220×160mm3    ○重量：4kg

電纜故障距離測試儀儀器基本原理與方框圖
1、儀器的基本原理
根據儀器采用的故障探測原理，當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，LCD顯示屏上顯示反射回波。本儀器采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。
