電纜故障測試儀

簡介：

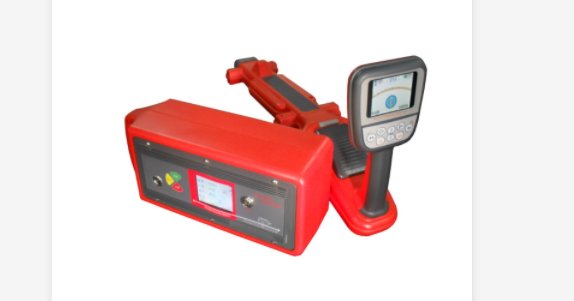

ME-5010電纜故障測試儀是我公司zui新型電纜探測測試設備，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。尤其是先進的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在功能上增加了指向模式：使用方向箭頭為操作者指示電纜的中心線，羅盤顯示電纜的走向；另外也增加更多的頻率，使使用者有了更多的選擇，并可以根據使用者的要求定制頻率。


電纜故障測試儀主要特點
1.強大的抗干擾能力：通過超載帶數字濾波技術，超過任何同類儀器的抗干擾能力，可在任意電壓等級的高壓線下準確定位。
2.可靠識別目標電纜：帶有 技術的定位導向技術輕松識別目標電纜。
3.具有電子標識定位功能：能夠探測預埋地下的電子標識器，使電力電纜的科學管理達到zui高水平。
4.配相關附件則可測外護套故障點及死接地故障點。
5.超清彩色液晶大屏幕顯示，具有羅盤追蹤定位功能
6.根據用戶需求可定制特殊頻率

電纜故障測試儀技術指標
1.工作頻率：50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
2.具有彩色導向羅盤指示管線走向
3.自動識別外接附件
4.天線模式：波峰法、寬峰法、寬峰箭頭、波谷法
5.信號強度：圖形與數字顯示，量程0～999，可指示zui大信號強度
6.增益控制：自動增益和手動增益，動態增益范圍為0dB～100dB
7.探測深度：zui大探0-5米（直連法）
8.zui大探測距離：直連法時絕緣良好的電纜zui大可達15km
9.深度顯示：三位數字顯示（單位：cm），zui大可探測達2.5m，可選擇實時顯示
10.電流顯示：顯示被測電纜的有效電流值（單位：mA），可選擇實時顯示
11.聲音指示：隨信號強度變化的調頻音調
12.電量顯示：圖形顯示
13.精度*：低頻：±(1-5)%≤2.5m  射頻：±(5-12)%≤2.5m
14.采用320×240點陣式3.5寸彩色液晶顯示屏，液晶屏背光亮度可調且具有節電背光功能
15.內置6節1.5V 2200mAH可充電鎳氫電池供電
16.配套智能型鎳氫電池充電器，9V 800mA
17.充滿后連續工作時間大于6小時，間斷工作大于16小時
18.工作溫度：-20℃--70℃
19.取決于現場環境、非同心線的形狀、臨近管線的數目以及土壤的返回電流
