小電流接地選線裝置概述
我國城市電網及廠礦企業的中壓系統，一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高√3倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統安全運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除,以防止單相接地故障進一步擴大。
公司總結了十幾年來小電流系統接地選線裝置成功和失敗的經驗之后，嚴格按照繼電保護裝置的要求精心設計、專業制造和全面檢測。研制開發了全新的ME-XDL系列小電流接地選線裝置。
全新的硬件系統，設計采用雙CPU結構進行綜合分析判斷，程序功能分配更加合理，運行更加穩定。放棄了以往裝置的“絕對整定值”概念從而克服了系統運行方式多變接地電流小而引起的誤判，當系統發生單相接地時可迅速、準確地判斷出故障線路號，準確率達100%。
小電流接地選線裝置適用范圍
本產品可用于下列條件的電力系統中單相接地選線 :
1、中性點不接地的小電流系統.
2、中性點經消弧線圈接地的小電流系統.
3、中性點經電阻接地的小電流系統 .
4、380V～110KV供電系統(380V系統應作特殊設計使用時說明).
可廣泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤碳、鐵路等大型廠礦企業的供電系統，無論是金屬性接地，還是電阻性接地均能準確、迅速、可靠地指示出發生單相接地故障的線路，而不受出線形式（架空線和電纜線）限制。
小電流接地選線裝置的主要特點

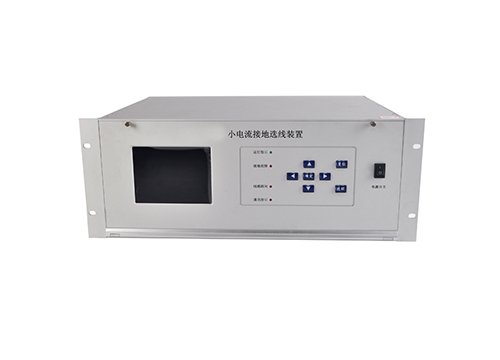

1、 標準 4U 機箱，超低功耗 CPU 芯片。
2、本裝置硬件設計采用zui新推出的高性能ARM處理器，其高速的處理與運算能力為裝置復雜的算法提供有力的支持。軟件設計采用了嵌入式操作系統，使裝置功能分配更加合理，響應速度更快，運行更加穩定。
3、配置通信接口把各種故障信息傳送至有關部門，適用于無人值守變電站。
4、整機模塊化設計，通用型高，多樣化配置，擴展升級及維護簡單易行。
5、裝置配有看門狗電路程序，實現自治愈功能，確保系統平臺的穩定運行。
6、對母線和出線接地故障均可給出告警信號并顯示、保存有關信息。
7、有記憶功能，可存儲20次zui近發生的故障信息，掉電后不丟失。
8、現場CT變比、啟動電壓可軟件設定。
9、接地報警功能，可設置為延時報警。
10、人機界面友好，采用640x480大屏幕漢字顯示液晶屏，調試方便，操作簡單。
小電流接地選線裝置的技術指標
1、電壓等級：1～2種.
2、母線段數：1～4段.
3、選線回路：1～60路（訂貨時須聲明）
4、額定工作電壓：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％；
5、 裝置功耗：＜25W.
6、零序電流輸入范圍：0～5A（大于時，訂貨時須聲明）.
7、零序電壓輸入范圍：0-300v（大于時，訂貨時須聲明）.
8、接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統.
9、出線方式：電纜或架空線.
10、 遠動接口：分并行方式（開關量輸出）和串行通訊方式（RS232 和RS485接口）供用戶選擇.
11、通訊規約:CDT,MODBUS可選。
12、 報警輸出觸點容量：AC 250V 5A或DC 30V 5A.
小電流接地選線裝置使用環境
1、環境溫度：-10℃～+50℃
2、大氣壓力： 80～110KPa
3、空氣相對濕度：90％（25℃）、50％（40℃）
4、使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。
5、安裝地點應具有防御風、雨、沙和防塵設施
小電流接地選線裝置的工作原理
系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示母線電壓、當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障當前時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。
