電纜高阻故障燒穿器面板

來源：djkluv.com    更新時間：2020-08-03

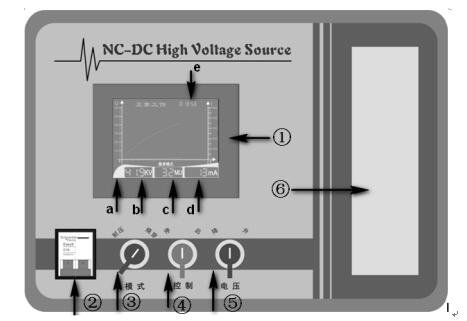

電纜高阻故障燒穿器面板簡介


① 大屏幕彩色液晶顯示屏：顯示當前實時電流、電壓測試值及曲線。
a、顯示電壓預置值，以百分?jǐn)?shù)顯示；
b、顯示輸出電壓值；
c、顯示測試電阻值；
d、顯示輸出電流值；
e、顯示開機時間。

② 電源通、斷控制開關：用于接通和關斷儀器的工作電源。
①接通：空開推至上方為接通電源。接通電源后，液晶顯示器被點亮，并在上方提示【等待啟動】的信息。
②關斷：空開推至下方為斷開電源；此時只有開關到電源線這一段帶電，其它部分均不帶電。
！禁止頻繁扳動電源通斷開關！
③ 耐壓模式、燒穿模式控制旋鈕：用于選擇切換耐壓和燒穿的工作模式（耐壓模式：zui大電流20mA；燒穿模式：zui大電流600mA）。
！請勿在工作狀態扳動耐壓、燒穿模式控制旋鈕！
④ 啟動、停止控制旋鈕：在電源接通后，液晶屏上方提示【等待啟動】,扳動控制旋鈕至啟動方向，液晶屏上方提示為【正常工作】，此時可正常升壓使用；當使用完成后，應先將控制旋鈕扳至停止方向，關閉高壓輸出后再關斷電源。
⑤ 升、降電壓旋鈕：；啟動后，調節旋鈕可調節電壓，當升至zui大電壓時，液晶屏上方會出現提示【已到zui大值】。
⑥ 高壓輸出線盒：放置高壓輸出線。

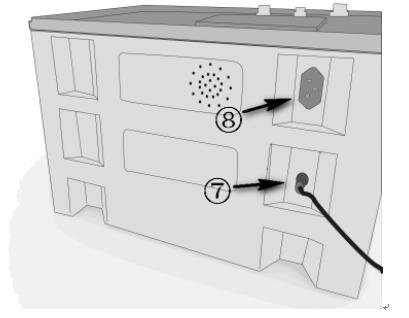

⑦ 保護地端子：本端子內接機殼和機架，外部必須通過夾接、壓接、插接等方式可靠的接至系統地，起到安全保護作用。
！為了避免危及人員安全，請升高壓時必須將保護地端子可靠接地！
⑧電源插座：連接AC 220V（內置保險管）。

電纜高阻故障燒穿器工作狀態及信息顯示區
該區域只有一塊大屏幕彩色液晶顯示屏，作為電纜高阻故障燒穿器的顯示終端，實時顯示儀器的工作狀態，實時記錄儀器的工作信息，是人機對話的界面?？娠@示以下內容，并作說明。
⑴ 等待啟動：接通市電、提示儀器處于【等待啟動】狀態。
⑵ 正常工作：操作升降壓旋鈕零位啟動后，提示儀器處于【正常工作】狀態。
⑶ 過熱保護：大電流長時間工作，為防止儀器過熱損壞，而自動停止工作。并提示：儀器處于【過熱保護】狀態。
⑷ 過流保護：為防止儀器內部主回路大電流損壞儀器和器件，檢測電路電流大于保護上線時，立即自動停止工作。并提示：儀器處于【過流保護】狀態。
⑸ 過壓保護：當電壓升幅超過安全標準，儀器立即停止工作。   并提示：儀器處于【過壓保護】狀態。
⑹ 已到zui大值：當電壓升壓已到zui大值，再次扳動升壓鍵，儀   器將不會升壓，并提示【已到zui大值】。
⑺ 已到zui小值：當電壓降壓已到zui小值，再次扳動降壓鍵，儀   器將不會降壓，并提示【已到zui小值】。
 ⑻ 實時信息：
①燒穿電壓：以數字、曲線兩種界面，實時顯示燒穿過程中的電壓變化。
②燒穿電流：用數字和曲線的形式，實時顯示燒穿過程中的電流變化。
③燒穿電阻：用數字的形式，實時顯示燒穿過程中的電阻變化。
④計時：記錄開機時間，也可以用于工作時間計時。
！注意：如果進入保護狀態（有聲音提示），需重新上電，儀器方可正常使用。
