電纜故障測試儀定點步驟
1、連接傳感器和耳機：

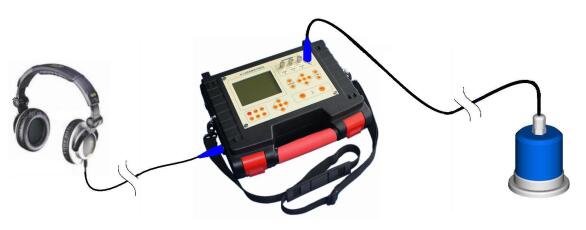

將定點傳感器接主機 精確定點 插口，耳機接 耳機 插口。如圖5-3-1所示：
圖5-3-1 主機定點模式的配置
2、選擇工作模式：

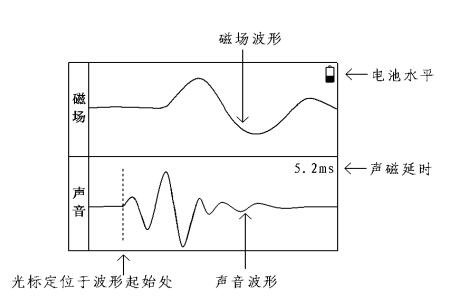

按 模式 鍵，進入聲磁同步精確定點模式，其顯示界面如圖5-3-2所示：
圖5-3-2 電纜故障測試儀定點顯示界面
3、選擇定點區域：
在定點之前，首先應明確電纜路徑。如果圖紙資料不完整，應進行路徑探測，并做好標志。
根據測距結果，考慮電纜頭盤余量、地形因素，粗略確定故障點位置，由于不可避免的存在估算誤差，一般應在（測距值 ± 50m）之間定點。
注意：在脈沖電流測距時，由于放電波形的起始處一般都有向上的小幅凸起，造成不易精確定位，一般測距值均略大于實際故障距離，長約10~20m。
在選定的區域，將傳感器平放于電纜正上方的地面，觀察波形并用耳機監聽，開始定點。
4、調整磁場增益：
當高壓發生器開始對故障電纜周期放電后，調整儀器的 磁場增益 ＋/－ 鍵，使“信號”指示燈的閃亮和高壓發生器的放電形成同步，正常同步時的磁場波形和圖5-3-2所示的非常相似。如果“信號”指示燈閃亮頻率很快（如1－2秒閃亮一次），而且磁場波形尖細，毛刺較多，這是由于磁場增益過大，造成電磁噪聲錯誤觸發，此時需要將磁場增益適當調小。
5、調整聲音增益：
當調整好磁場增益正常同步后，再調整 主增益 ＋/－鍵。 當“信號”指示燈閃亮?xí)r，聲音信號同步采樣一次，波形更新。調整聲音增益，使聲音波形足夠大且不失真。
聲音信號（包括噪聲）在不斷變化，要隨時看到真實的聲音波形，需要不斷地調整其增益，但根據經驗，聲音信號增益可以調的較大，只要不是每次都失真即可，不必隨時調整。
6、尋找并逼近故障點：
以大約0.5~2m的間隔移動傳感器，如果連續幾次放電，均沒有看到如圖5-3-2所示的典型聲音波形，則應繼續向前移動，直至多次放電的聲音波形都與典型波形非常相似,而且穩定（除非當時有很大的噪聲出現），說明已經到了故障點的附近，采集到了真正的故障點放電聲音信號。這時用耳機監聽，會在“信號”指示燈閃亮的同時，聽到較沉悶的一聲“啪”。一般來說，靠觀察聲音波形得到的響應范圍大于聽聲的響應范圍，而且單純聽聲較難分辨。
7、測量聲磁延時，精確定位：
看到放電聲音波形后，按 和 鍵移動光標，將其移動到聲音波形的起始點上，在聲音波形顯示區的右上角顯示聲磁延時值，如圖5-3-2所示。此延時值能代表故障點的遠近，但由于很難確知聲音在電纜周圍復雜介質中的傳播速度，也不知道電纜埋設的具體深度，所以不能計算出傳感器和故障點之間的精確水平距離。
注意：光標在其它位置時，顯示的聲磁延時值沒有意義。
以較小的間隔不斷改變傳感器的位置，并測量聲磁延時，直至找到延時值zui小的點，其正下方即是故障點，誤差在0.2m之內。
8、利用磁場極性進行輔助路徑探測：
在電纜的兩側，磁場波形的極性相反，可由此進行輔助路徑探測。此功能在
zui終確定故障點精確位置時比較有用。
9、電纜故障測試儀注意事項：
盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲，此為大電流瞬間放電形成的電應力造成的震動，整條電纜上均存在，不能利用此信號進行定點。
有時電應力震動也能傳到地面。在遠離故障點時，如果非常仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，此即為電應力震動，其與真正的故障放電聲差別很大，注意不要誤判。
