當前城市電力電纜供電網絡的快速發展，對電力部門電纜安全運行、事故預防產生了巨大的挑戰。電力電纜由于單位價值量較大、通過電纜溝布線、大部分分布在相對偏僻的區域等三大特點。因此，電纜敷設期的巡檢看護防盜及電力電纜多回路備用電纜的實時監測勢在必行，破壞和盜竊電纜一般都發生在電纜溝道內或不易被察覺的地方，電力電纜在敷設期或者多回路備用的電纜由于處于未帶電狀態，不法分子割盜電力電纜或者電纜銅屏蔽層非常方便，電纜頻頻受到竊賊攻擊，此類意外事件發生的直接經濟損失大，搶修成本高，間接損失難以估量。另外，一旦回路備用電纜被破壞或者被盜，不能及時發現，可能造成重大的回路線路供電安全隱患，敷設期即使有巡檢人員晝夜不停的巡檢，電纜施工對花費大量的人力、財力也難以周全，仍然容易被盜割、破壞造成巨大的財產損失甚至重大安全事故。
ME-210
電力電纜看護防盜報警定位系統在全國各地的城市電力施工單位電纜敷設期安全防盜和環網回路供電系統的備用回路電纜的安全防盜方面具重要的研究意義和有廣泛的應用價值。

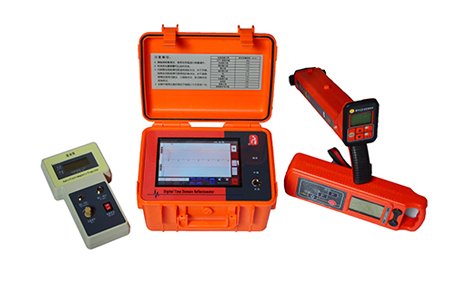

圖片僅供參考，請以實物圖為準
電力電纜看護監測防盜報警定位系統產品簡介
ME-210電力電纜看護監測防盜報警定位系統由現場監控信號處理終端、現場報警裝置以及無線通信報警整合而成。使用非常方便，只需給被檢測電纜芯線、鋼鎧、銅屏蔽層短接上監測信號測試線，并實現多路監測輸入，自動校驗電纜長度，現場監控終端就可以實現24小時不間斷監測電纜的安全狀態，也可以設計獨立監測組網運行的回路備用電纜。監測既包括電力電纜的芯線，也包括其芯線銅屏蔽層、鎧裝。整體系統結構簡單，人機交互友好，實時報警，誤警率低，真正實現了24小時不間斷監測和遠程報警的問題。
一旦電力電纜被破壞、盜割發生警情，ME-210電力電纜看護監測報警防盜裝置就能自動檢測5次不同數據結果和檢測值對比，確定后自動啟動現場聲光報警同時通過GSM網絡發送手機報警短信，及時告訴工程負責人哪條電纜受到破壞，通信報警短信還可以告知破壞盜割點距看護監測端的距離，能在第一時間處理警情，追蹤不法分子免除電纜遭到破壞盜割。該裝置的使用可以有效替代人工看護，減少了施工成本和運維巡檢成本，并且看護、監測效果直觀明顯，可完全脫離人工巡檢的一切麻煩。
二、工作方式
考慮到施工單位電纜敷設工程周期長、現場可能無市電的情況，一套電力電纜防盜報警裝置設計可以同時監測4根電纜，配備特殊緊固監測線夾，保障了設備的穩定工作，配備兩個大容量USP電源裝置，大大方便了設備的現場或野外的使用，可徹底告別現場晝夜來回巡檢的人員成本。備用回路系統的電力電纜監測可在線與電氣自動化控制室實現聯動報警。
電力電纜看護監測防盜報警定位系統
技術參數
◆ 監測長度：不小于40km
◆ 卡距誤差：0-3米，小于電纜長度正負0.5%
◆ 監測信息采集：連續24小時不間斷，
◆ 報警依據：信號變化和距離變化 響應時間：<2秒
報警時間：每次間隔2分鐘 聲光語音：分段錄音，永久儲存
報警強度：10米范圍<90db 報警短信發送：1分鐘
報警短信接收：含電纜編號、時間、盜割點距離
報警號碼儲存設置 ：小于10人
◆ 供電電源：工作環境有220V電源時，內置電池DC 12V（7AH）待機時間：4小時
工作環境無220V電源時，備用外置電池：24小時自帶電源斷電報警功能
◆工作條件：溫度-20℃～+40℃，相對濕度80%。
我公司在電力電纜的看護、監測防盜、防外力破壞領域取得了巨大進展，該套裝置徹底解決了電力施工單位敷設期電纜、城市環網供電系統電力回路備用電纜被盜割、外力破壞的行業性技術難題。將為回路備用電纜的可靠運行提供保障，同時也大大節省了敷設電纜施工單位的巡檢費用，安全可靠的保證了電力電纜被盜割產生財產損失，有效維護電力系統正常的生產秩序，降低非正常供電中斷發生的概率，提高輸、配電可靠性和電網運行安全。
