MOEORW-951 10kV配網電纜在線故障精確定位系統

參考標準：GB13398-2008,DL/T971-2005

產品別名：10kV電力電纜故障定位儀、10kV配網電纜在線故障精確定位系統

產品特性：
※適用于 10kV 電壓等級電纜的故障精確定位監測;
※系統能夠便捷、及時、有效的對運行電纜進行狀態監測和故障精確定位;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

10kV配網電纜在線故障精確定位系統

背景意義
城市 10kV 配網目前廣泛采用電纜進行輸電，其能夠滿足供電可靠性、城市美觀、占用地小的要求的同時，還能減少架空線高故障率帶來的經濟損失和人員傷亡。但電纜多在地下埋設，時刻面臨土壤和地下水的腐蝕和意外挖掘破壞的侵害，所造成的突發性短路跳閘和漸發性絕緣缺陷隱患故障時有發生。由于缺乏及時有效的故障精確定位手段，導致對故障的巡檢定位比較困難，供電停電時間較長，造成一些不良的社會影響。
我公司針對配網電纜故障故障巡檢困難的問題，所研制的配網電纜在線故障精確定位系統能實時有效的在線監測電纜運行狀態和故障精確定位。極大的提高了輸電運維人員的工作效率，便捷了他們對運行電纜的日常維護和管理。

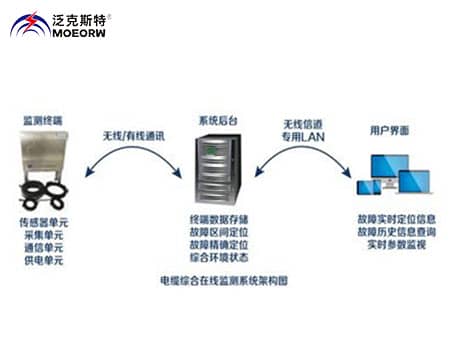

◆10kV配網電纜在線故障精確定位系統系統架構
10kV配網電纜在線故障精確定位系統適用于 10kV 電壓等級電纜的故障精確定位監測。電纜故障定位在線監測系統采用分層結構設計，由前端數據采集、后臺數據處理和數據訪問三個部分。系統能夠便捷、及時、有效的對運行電纜進行狀態監測和故障精確定位。
1.分層結構設計：行波監測終端、后臺數據中心、用戶訪問。
2.行波監測終端：故障行波的測量， GPRS 無線傳輸。
3.數據中心：記錄行波數據，故障精確定位。
4.人機交互：短信自動推送、Web 端查詢。

◆10kV配網電纜在線故障精確定位系統產品特點
特點一：在線式故障定位
系統利用電纜故障時的工頻與行波信號實現在線實時定位，安全、可靠、方便、快捷，無需拆解電纜終端接頭注入脈沖等額外操作；

特點二: 適用于各種故障類型
間歇性故障、永久性故障、高阻接地、金屬性接地等各種故障類型均可利用本裝置實現定位；

特點三：安裝方便，無需解線
系統裝置傳感器采用卡鉗式結構設計，卡裝于電纜終端三相分離線芯上，不會對電纜造成任何物理性破壞。

◆10kV配網電纜在線故障精確定位系統技術參數
定位精度：≤5m
故障定位響應時間：≤10 分鐘
故障定位響應時間：≤10 分鐘
供電方式：負荷電流耦合取能，電流范圍 30A～800A/市電
通信方式： GPRS/4G/無線通訊
工作溫度： -40～80℃
相對濕度： 5%～100%RH
海拔高度：不高于 4000m
防護等級： IP65
免維護時間： 5 年
