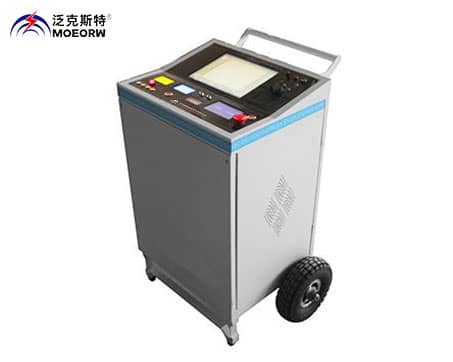

MOEORW-9600推車式電纜故障測試儀技術參數
◆外形尺寸：530(L)*430（W）*960（H）mm
◆重量：50Kg
◆輸入電源：AC220V、50Hz
◆充電適配器：DC12V、DC16.8V
故障測試單元：
◆可測試各種35kV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
◆可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障
◆可測量長度已知的任何電纜中電波傳播的速度。
◆顯示方式：12.1英寸工業級液晶觸摸屏（Windows7操作系統）。
◆測試方法：低壓脈沖法、沖閃電流法、多次脈沖法
◆存儲空間：固定8G
◆測試距離：不小于60km
◆操作方式：雙操作：觸摸筆和觸控鼠標
◆zui短測試距離（盲區）：0-5米或無盲區
◆精確定點誤差：±0.2m
◆測試誤差：系統誤差小于±1%
◆多次脈沖產生器：沖擊電壓≤40kV
◆待機時間：可連續使用6小時左右。
◆溫度：-20℃～+40℃
◆相對濕度：≤80%
◆分辨率：V/fm；V為傳波速度：m/μs；軟件游標0.10米。
◆儀器采樣頻率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz。
◆脈沖寬度：50ns、80ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）。
◆服務方式及技術：
◆a、4G無線遠程同步測控服務；
◆b、波形郵件傳輸，安卓版手機測試軟件實時服務；
◆c、配備電纜故障測試教學視頻隨時學習設備使用方法。
高頻高壓電源單元：
該單元主要用于35kV及以下電力電纜故障測試中高阻故障波形采樣沖擊放電和故障點精確定點時沖擊放電，也可用于電力電纜高阻故障的燒穿和超高壓110kV以上電纜外護套精確定點使用，燒穿能力可在短時間內燒穿擊穿點，降低擊穿點電阻。
◆輸出方式：脈沖輸出、直流輸出
◆輸出電壓：負高壓，0～35kV連續可調
◆工作電流：≤40mA
◆工作模式：單次脈沖、連續脈沖、直流輸出
◆內置電容：4uF/35kv
◆放電能量：≤2450J
◆脈沖周期：3s～8s自適應
◆自動放電：停機自動放電
◆工作電源：工頻220V±10%
◆顯示屏幕：800×480分辨率觸摸顯示屏
◆工作環境：溫度：-10℃～40℃；濕度：≤80%
◆海拔高度：≤1000米
路徑測試單元：
◆信號頻率：9.6KHz正弦波
◆探測距離：<15km
◆探測深度：≤3m
◆路徑誤差：<5cm
發射機：
◆輸出信號頻率：9.6kHz
◆輸出功率：2W
接收機：
◆輸入信號頻率：9.6kHz
◆探測路徑誤差：2cm
◆探測埋深誤差：5cm
◆電池：9V電池，可連續工作8小時
絕緣電阻測試單元
◆輸出電壓：500V、1000V、2500V、5000V。
◆具有吸收比、極化指數、快速測試和絕緣測試自動測試功能。
◆具有自動放點功能，且放電速度塊。
◆具有短路、過載、過流電池欠壓等保護功能。
◆待機時間達10分鐘自動關機。
◆工作環境：溫度：-10℃－40℃；相對濕度：20%-90%RH
海拔：<3000m
◆儲存環境：溫度：-10℃－50℃；相對濕度：<90%RH
◆電源：適配器輸入：AC220V、50Hz，輸出：DC16.8V。
超靜音智能定點儀部分
◆傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB傳感器頻率范圍：100 Hz---1500 Hz
◆沖擊放電聲音放大倍數
>90dB，沖擊放電音量上限84dB(A)可以開啟或關閉
◆波設置：無濾波 100 Hz---1500 Hz
◆低通濾波：100Hz---400 Hz 帶通濾波：150Hz---600 Hz 高通濾波：200Hz---1500 Hz
◆液晶顯示器：高亮真彩屏，像素320 x 240 適應戶外。
◆現場連續工作時間：堿性可更換電池電池，方便現場使用
MOEORW-9600推車式電纜故障測試儀產品配置
◆推車式電纜故障測試儀 1臺
◆電纜路徑信號接收機 1臺
◆電纜路徑信號接收機手把 1根
◆路徑信號接收天線 1根
◆2芯航插連接線 1根
◆25m測試線 1根
◆DC12V電源適配器 1只
◆DC16.8V電源適配器 1只
◆紅黑夾子測試線 2根
◆接地線 1根
◆說明書 1份
