當前位置：首頁 > 產品展示 > 十、電纜、線路檢測及安全檢修工具 > 線路參數測試儀更新時間：2024-11-15

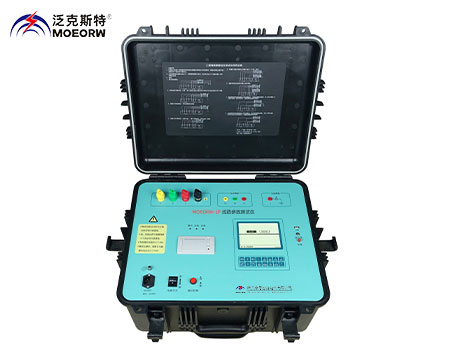

MOEORW-LP 線路參數測試儀

執行標準：DL/T 1119-2010、DL/T1179-2012

產品別名：輸電線路參數測試儀、智能參數測量儀、線路工頻參數測試儀

產品特性：
※二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；
※多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-LP 線路參數測試儀

本測試系統是大功率線路工頻參數異頻測試系統分體式裝置的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。

即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。

本裝置的可實現的測試項目(zui高配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。

a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量；

b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量；

c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器；

d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；

e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；

e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；

f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

g) 二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；

h) 同桿并行二相輸電線路回路之間零序互阻抗和零序耦合電容；

現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。

機箱采用框架式結構，選用扣板式面板安裝，將顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB數據接口等集中在正面。

外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，方便儀器檢定時接入標準源校準裝置測試準確度。

設備外形尺寸符合人體工程學原理，測試人員可直立操作儀器，機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量依據型號規格控制在60～85kg以內。

根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。

測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。

供電電源：單相AC 220V±10%，（10～40A）50Hz±2%；

測試裝置保護功能

1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。

2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。

3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備安全。

4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。

異頻電源輸出特性：

1) 輸出頻率：45Hz/55Hz/260Hz定頻輸出頻率度優于±0.1%；

2) 輸出波形：標準正弦波，波形失真度優于±2%；

裝置型號及技術參數

技術參數	MOEORW-	MOEORW-	MOEORW-LP	MOEORW-
適用于線路長度	0.2~1500km	0.5~800km	1~500km	1~200km
異頻電源功率	10kVA	5kVA	3kVA	2kVA
輸入工作電源	單相	單相	單相	單相
接地檢測功能	有	有	有	有
靜電電壓測量	有	有	有	─
高感應線路核相	有	有	有	─
核相用羅氏線圈	有	有	有	─
電磁電壓測量	有	有	有	有
接地電流測量	有	有	有	有
zui大輸出電流	40A	20A	10A	5A
zui大輸出電壓	600V	400V	200V	200V
抗工頻干擾電流	100A	60A	40A	20A
靜電感應電壓	30kV	20kV	20kV	─
電磁感應電壓	600V	600V	600V	600V
純電纜線路測試	滿足	滿足	─	─
二相線路測試功能	有	有	有	─
單相等值電容測試	有	有	有	─
互感不平衡測試	有	有	有	─
耦合不對稱測試	有	有	有	─
適用電壓等級	1000kV及以下	500kV及以下	220kV及以下	110kV及以下
阻抗測試范圍	0.1～1000Ω	0.1～400Ω	0.2～400Ω	0.4～400Ω
電容測試范圍	0.02μF～80μF	0.05μF～50μF	0.1μF～50μF	0.1μF～30μF
移動萬向平板車	有	有	有	有
高空接線鉗	有	有	─	─
專用測試鉗線	2	2	1	1
外形尺寸	*550mm400mm900mm*
重量	<85kg	<75kg	<65kg	<60kg
