ME-6000K電纜故障探測儀

執行標準：GB15934-1996

產品別名：電纜故障綜合測試儀、電纜故障定位探測儀、電纜故障測量儀、電纜故障探測儀

產品特性：
※電纜路徑識別儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、管線接地故障查找（選配）等多種功能;
※平面位置精確定位精度：目標電纜或管線的中心軸線位置：±5%（埋深在0-3m）-15%（埋深在3m-20m）；
※可按用戶需求定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

ME-6000K電纜故障探測儀產品簡介：

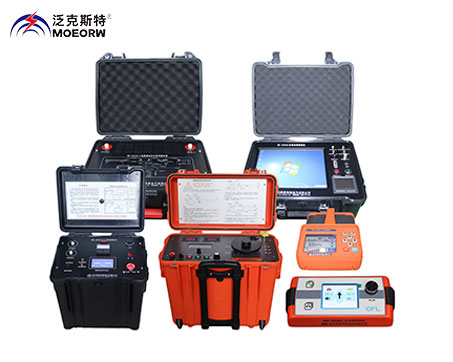

電纜路徑識別儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、管線接地故障查找（選配）等多種功能。儀器由電纜路徑儀（發射機）、發射電流鉗、電纜識別儀（接收機）、接收柔性電流鉗、連接測試線、聽診器（選配）、A字架（選配件）等組成。

管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波器技術、具有一定抗干擾能力，能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。

ME-6000K電纜故障探測儀產品特點：

1.多種探測模式：經典定位模式，全屏信號模式，信號曲線模式。
2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。
3.全屏信號模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。
4.信號曲線模式：可顯示歷史信號強度曲線，通過觀察曲線的變化，尋找線纜位置。
5.電流方向判定（部分頻率），可通過標定電流方向，排除臨線干擾，防止跟蹤錯誤。
6.管線模擬線顏色實時顯示信號干擾強度。
7.內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。
8.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
9.多種探測頻率：10種主動探測頻率和2種被動探測頻率。
10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
11.發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。

電纜識別：是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的?？勺R別出帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗配合實現。
信號發射機：用于管線路徑探測、電纜識別的信號發射。該設備可通過直連輸出、卡鉗耦合、感應等方式給目標電纜加上識別信號，該信號有512Hz、1024Hz、 640Hz（電纜識別）、1280Hz、2.56kHz（故障定位）、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10種不同的脈沖信號可供選擇。信號輸出功率最大10W，10檔可調。從而適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。主機5.6寸彩色電容觸摸液晶屏顯示，實時動態顯示信號輸出狀況和電池使用情況。
發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
接收機：用于管線路徑探測、電纜識別信號接收。內置多個屏蔽3D天線，可對發射機產生的512Hz、1024Hz、640Hz、1280Hz、2.56kHz、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和60Hz工頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°全方位管線路徑指示，深度、電流和管線相對位置。
A字架（選配件）：形似A字的專用于直埋線纜接地故障定位的電壓信號傳感器。A字架兩個探針或探盤可以準確接收來自發射機發射的跨步電壓信號，傳輸?shù)浇邮諜C后進行數據分析后可對線纜接地故障點進行精確定位。探針或探盤為獨立可互換設計，探針適用于泥土地面，探盤適用無法直接插入大地的水泥路面。A字架引出線設計了航空插座，配合航空插頭連接線連接到接收機，可隨意拆卸，兼容獨立設計手柄，實現A字架獨立工作于其他功能。
柔性電流鉗：用于電纜識別。該電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑200mm，不必斷開被測線路，非接觸測量，安全快速。
特別提示：停電電纜識別時，嚴禁接入帶電電纜中，帶電電纜識別只適用于三芯帶鎧電纜，識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

ME-6000K電纜故障探測儀技術參數：

1、電纜識別儀（接收機）規格

功能	管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別
電源	7.4V DC 6400mAh可充鋰電池
輸入方式	內置接收線圈；外連接柔性卡鉗；外接A字架
接收頻率	主動探測頻率：512Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、8.19kHz、33kHz、82kHz、196kHz 工頻被動探測頻率：50Hz、60Hz
管線探測模式	寬峰法、窄峰法、音谷法
管線探測顯示	經典定位模式，全屏信號模式，信號曲線模式
管線探測檢測范圍	直連法：一般可以達到線纜長度0-20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定耦合法：一般可以達到線纜長度0-10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定感應法：適用于埋地深度小于2m的線纜
深度精度	平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±5%（埋深在0-3m）-15%（埋深在3m-20m）
聲音指示	隨信號強度變化的調頻音調
干擾距離	使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。接收機和發射機的最小距離往往需要試驗確定：管線探測：耦合法5m之外，感應法20m之外可確認為無干擾電纜識別：耦合法5m之外可確認為無干擾
電纜識別	鑒別方式：柔性卡鉗智能鑒別；可標定電纜數量：1～10條；標定值：接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一；方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別檢測范圍	直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) 耦合法：可識別回路電阻為0Ω～1kΩ的信號；(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定)
液晶	3.5寸彩屏液晶
尺寸	約263mm123mm735mm
質 量	1.90Kg
充電器	DC8.4V，1A
連接接口	1USB接口（用于固件升級，可給手機充電） 1DC充電口 1Type-C充電口 1柔性卡鉗連接插座
柔性電流鉗	長約620mm，線徑約8mm
柔性線圈內徑	φ200mm
測試線	1X 紅色測試線3m 1X 黑色測試線3m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
耐壓	AC2000V/rms(外殼前后兩端之前)
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

2、電纜路徑儀（發射機）規格

功能	管線路徑探測、電纜識別和故障定位時多種頻率信號發射方式
電源	11.1V DC 12800mAh可充鋰電池
輸出方式	直連輸出、感應法、卡鉗耦合
輸出頻率	512Hz、640Hz（電纜識別）、1024Hz、1280Hz、2.56kHz（故障定位）、3.20kHz、8.19kHz、33kHz、82kHz、196kHz
輸出功率	10W Max，10檔可調，全自動實時阻抗匹配
直連輸出電壓	150Vpp MAX
電路保護	具有過載和短路保護
液晶	5.6寸電容觸摸液晶屏
儀表尺寸	約351mm223mm134mm
質 量	發射機3.85Kg；發射鉗1.12kg
充電器	DC 12.6V，1A
發射鉗尺寸	長寬厚250mm×140mm×35mm
發射鉗內徑	φ150mm
發射鉗線長	3m
直連測試線	3m
連接接口	1USB接口（用于固件升級，可給手機充電） 1Type-C充電口 1DC充電口 1信號發射鉗和直流測試線連接插座
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
