變壓器繞組變形測試儀變形分析

來源：djkluv.com 更新時間：2020-07-30

MERB-I

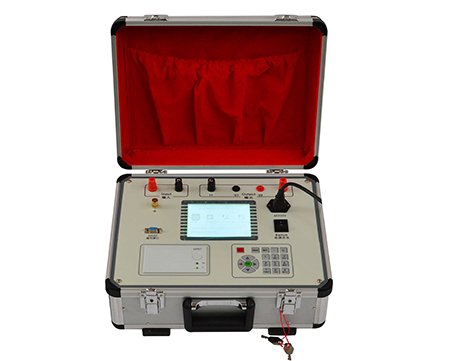

變壓器繞組變形測試儀

變形分析

從前幾節的分析可以知道，測量數據的處理是分析線圈變形相、變形面積、變形量、變形種類。
變形分析的總原則：
從變壓器線圈的等值電路上可知道，頻率響應的頻率范圍各有所代表。在頻率較低時，對地電容及餅間電容所形成的容抗較大，而感抗ωL較小，所以如果電感線圈發生改變，造成電感量變化，則低頻部分的諧振峰有變化。從目前數據看，如果50kHz以下的頻譜發生改變，則預示著電感變化或整體變形。對于局部變形，一般總電感量變化較小，所以低頻部分反映不明顯。而中頻部分會對小的局部電容變化敏感，因?yàn)樾∶娣e的變形，改變了局部的諧振點，這些諧振發生在較高頻率處。所以中頻（30kHz~200kHz）部分的頻譜改變表明線圈局部變化情況。高頻條件下，因?yàn)榈戎惦娐分械碾姼性斐傻碾娍乖龃蠖鴾p小對諧振點的貢獻，等值電路中以電容的影響為主，而且餅間電容較大，所以對地電容的改變對高頻部分的頻譜圖影響較大，所以引線及分接開關對地的位置距離等結構則在這個頻段體現較強。另外，如果線圈的結構完整，從等值電路上看，在高頻部分應是總趨勢呈衰減減少。
從宏觀的角度去看變壓器繞組，變壓器三相線圈之間的結構是基本一致的，所以三相線圈之間的頻譜圖有可比性。但這種‘一致’是相對的。
從微觀的角度去看變壓器的繞組，三相之間的差異是絕對的，關鍵是分析這種差異所出現的位置以及這種差異在頻譜圖上所處的頻段及差異量。
所以，頻譜圖在低頻段出現差異時，一般表明線圈整體結構出現問題，可能會危及運行。應根據其它方面的測量手段來重點分析判斷。
如果在中頻和高頻段頻譜圖發生差異，應具體的分析這種差異是否代表線圈引線的結線差異或分接開關引線長短的差異。這種差異有些是變壓器設計制造中固有的，有些是由于引線對地距離改變造成的。
當分析出有些變形時，應根據這種變形發生的線圈及對絕緣的危害判斷是否需要立即退出運行。例如，局部的小程度的軸向壓縮或拉開變形發生在低壓繞組時，可以認為不會立即危害運行；而如果發生在高壓繞組，則可能會引起餅間絕緣距離不夠危及運行安全。又例如，某些變壓器線圈之間發生小程度偏芯時，線圈之間的絕緣強度不夠會造成局部放電、油色譜改變，引起瓦斯動作等。而有些變壓器因?yàn)榫€圈間的絕緣強度裕度比較大，較小程度的偏芯不會危及變壓器運行。
所以變壓器線圈變形分析應根據頻譜圖上的諧振峰的改變以及其它變壓器常規試驗結果、變壓器具體結構來進行。具體情況，具體分析。避免造成誤判，導致不必要的損失。
