電纜故障快測系統廠家簡介
武漢摩恩提供電纜故障快測系統廠家價格、電纜故障快測系統廠家報價，產品選型，技術支持， 電纜故障快測系統此套儀器組合屬于電纜故障測試中的zui強組合，代表了國內zui高水平及電纜測試的發展趨勢。相信隨著宣傳及推廣，它們會迅速普及到廣大電纜維護者手中，為我國的電力電纜維護做出積極的貢獻。
電纜故障快測系統廠家系統簡介
ME-6000電纜故障快測系統可解決35KV及以下電力電纜的各類故障。測距主機采用了三級脈沖高級弧反射預定位技術，實現了弧短路時間從幾微秒到350毫秒的變化，使得測試波形均呈現為低壓脈沖波形，可實現自動判距，使得故障測距簡單而唯一，將人的經驗因素降到zui低；所配電纜綜合探測儀具有帶電或停電尋徑、帶電纜識別的特有功能；具有絕緣測試功能有助于故障性質分析判斷；同時可解決金屬性死接地故障這一過去無法解決的難題；系統所配精確定位儀具有聲波、電磁波數字大小顯示、故障點距離提示以及路徑監測、噪聲頻段選擇、放電聲存儲等多項特有功能；同時配備了高級防外界噪聲拾音探頭，高阻軍用耳機，使得定點單元具有超強的防外界干擾能力，大大減少了人的經驗因素。系統所配高壓源是將傳統的控制箱、升壓器、脈沖電容放電球隙、放電棒，用工控技術數字化處理，科學的集成為一體，實現了真正意義的一體化，高壓脈沖電源拋棄了需調節球間隙放電有聲音的煩惱。界面為數字化液晶顯示，顯示出儀器的工作狀態、電壓高低、脈沖頻次、殘余電壓等信息；接線簡單（只需接：一根電源線、一根高壓線、一根地線）體積小重量輕，基本不占工作場地。系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。
1、電纜故障快測系統廠家系統組成及簡介：
ME-6000電纜故障快測系統由以下四個單元組成，
2.1 電纜故障快測系統廠家故障測距單元——ME-6000W三級脈沖測距儀及中央控制單元
主機采用三級脈沖高級弧反射預定位技術使得所有測試波形均顯示為低壓脈沖波形，實現了故障點距離自動定位，故障測距簡單而輕松。中央控制單元是有源的儲能裝置，可自動控制一級高壓擊穿故障，二級有源續弧，三級脈沖采樣。實現三級脈沖法、提高采樣成功率的必要組成部分。
2.2 電纜故障快測系統廠家尋蹤及識別單元——ME-5010電纜路徑探測儀
具有解決故障電纜對地絕緣短路及開路故障的快速準確查找定位，還可對埋于地下電纜路徑的查找定位及電纜的敷設深度的測量。是新一代的電纜故障測試儀器，它的產生降低了電纜故障測試復雜度、難度，提高了安全性。
2.3電纜故障快測系統廠家 故障定點單元——ME-400D智能定位儀
系統所配精確定位儀具有聲波、電磁波數字大小顯示、故障點距離提示以及路徑監測、頻段選擇、存儲等多項功能。同時配以防噪拾音探頭、高阻軍品耳機，使其具有超強的抗干擾能力，大大減少了人的經驗因素。
2.4 電纜故障快測系統廠家高壓信號單元——ME-320一體化高壓信號發生器
電纜故障預定位的能量提供部分，向外提供高壓高能的電脈沖。(系統所配高壓發生器具有自動設定電壓，單次或連續放電，接線簡單、體積小重量輕等優點。) 系統所配高壓源是將傳統的控制箱、升壓器、脈沖電容放電球隙、放電棒，用工控技術數字化處理，科學的集成為一體，實現了真正意義的一體化，高壓脈沖電源拋棄了需調節球間隙放電有聲音的煩惱。界面為數字化液晶顯示，顯示出儀器的工作狀態、電壓高低、脈沖頻次、殘余電壓等信息；接線簡單（只需接：一根電源線、一根高壓線、一根地線）體積小重量輕，基本不占工作場地。
2、電纜故障快測系統廠家各單元功能特點、技術指標

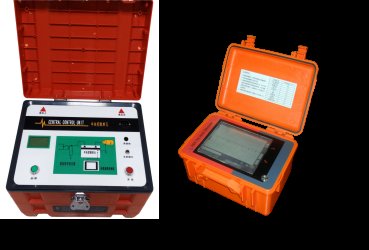

3.1 電纜故障快測系統廠家故障測距單元——ME-6000W三級脈沖測距主機及中央控制單元
主要完成電纜故障點距離的測試，采用雙沖擊方法延長燃弧時間并穩弧時長可達350毫秒，遠遠大于二次脈沖的微秒級燃弧時間，能夠輕易地定位高阻故障和閃絡故障，所有測試波形均呈現為低壓脈沖短路波形，故障距離可自動判斷。其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的全長反射波形，接著用中央控制單元一鍵控制，依次自動觸發高壓脈沖擊穿電纜的故障點并產生電弧，同時觸發中壓儲能脈沖來穩定和延長電弧短路時間，再發出低壓脈沖，從而得到故障點的短路反射波形，兩條波形疊加后可以發現波形的分叉點就是故障點的位置。由于采用了外界的中壓儲能脈沖來穩定和延長電弧短路時間，時長達350毫秒它比采用電阻限流來獲取短暫的微秒級電弧短路時間的二次脈沖法更容易得到故障點短路波形。
3.1.1電纜故障快測系統廠家功能特點：
?可測35KV及以下等級所有電纜的高、低阻故障，適應面廣。
?采用國際zui先進的“三級脈沖法”和“三級多次脈沖法”測試技術。同時還具有傳統的高壓閃絡法和低壓脈沖法。
?任何高阻故障均呈現zui簡單的類似低壓脈沖短路故障波形特征，極易判讀。
?具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
?采用中央控制單元一鍵控制依次順序觸發三個級別的信號輸出方式，保證安全和成功率。中央控制單元可提示操作步驟，監測工作進程。
?具有測試波形儲存功能，能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。
?能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
?11寸超高亮彩色觸摸液晶屏顯示，具有強大的數據處理能力和友好的顯示界面。
?具有極安全的采樣高壓保護措施。
?具有232計算機通訊接口，可方便將數據及圖形保存在計算機內。
?內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
?具有自主的軟件知識產權。
3.1.2電纜故障快測系統廠家技術指標：
3.1.2.1 電纜故障快測系統廠家測試儀主機技術指標
測試方法：三級脈沖法、三級多次脈沖法、沖擊高壓電流取樣法、低壓脈沖法。
數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz。
測試距離：＞30Km。
讀數分辨率：1m。
系統定點精度：0.1m。
測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。
工作條件：溫度-30℃～+45℃，
相對濕度： 90%。
海拔高度：小于3000米
3.1.2.2電纜故障快測系統廠家 中央控制單元技術指標
控制方式：一鍵控制，依次觸發三個級別信號順序輸出。
可儲能量： 300J
工作電壓：220V,50Hz
功 耗：100VA
外形尺寸：450mm×360mm×320mm
重 量：12Kg
使用環境溫度：-30℃～+50℃

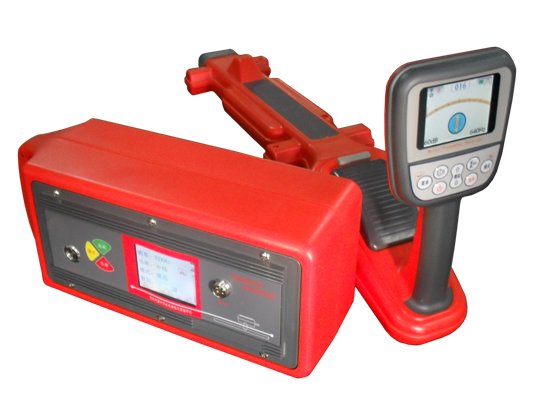

3.2電纜故障快測系統廠家尋徑及識別單元：ME-5010電纜路徑探測儀
ME-5010電纜路徑探測儀是我公司zui新型電纜探測設備，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。尤其是先進的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在功能上增加了指向模式：使用方向箭頭為操作者指示電纜的中心線，羅盤顯示電纜的走向；另外也增加更多的頻率，使使用者有了更多的選擇，并可以根據使用者的要求定制頻率。
3.2.1電纜故障快測系統廠家功能特點：
?強大的抗干擾能力：通過超載帶數字濾波技術，超過任何同類儀器的抗干擾能力，可在任意電壓等級的高壓線下準確定位。
?可靠識別目標電纜：帶有 技術的定位導向技術輕松識別目標電纜。
?具有電子標識定位功能：能夠探測預埋地下的電子標識器，使電力電纜的科學管理達到zui高水平。
?配相關附件則可測外護套故障點及死接地故障點。
?超清彩色液晶大屏幕顯示，具有羅盤追蹤定位功能
?根據用戶需求可定制特殊頻率
3.2.2電纜故障快測系統廠家技術指標：
?工作頻率：50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
?具有彩色導向羅盤指示管線走向
?自動識別外接附件
?天線模式：波峰法、寬峰法、寬峰箭頭、波谷法
?信號強度：圖形與數字顯示，量程0～999，可指示zui大信號強度
?增益控制：自動增益和手動增益，動態增益范圍為0dB～100dB
?探測深度：zui大探深不小于5米（直連法）
?zui大探測距離：直連法時絕緣良好的電纜zui大可達15km
?深度顯示：三位數字顯示（單位：cm），zui大可探測達2.5m，可選擇實時顯示
?電流顯示：顯示被測電纜的有效電流值（單位：mA），可選擇實時顯示
?聲音指示：隨信號強度變化的調頻音調
?電量顯示：圖形顯示
?精度*：低頻：±(1-5)%≤2.5m 射頻：±(5-12)%≤2.5m
?采用320×240點陣式3.5寸彩色液晶顯示屏，液晶屏背光亮度可調且具有節電背光功能
?內置6節1.5V 2200mAH可充電鎳氫電池供電
?配套智能型鎳氫電池充電器，9V 800mA
?充滿后連續工作時間大于6小時，間斷工作大于16小時
?工作溫度：-20℃--70℃
?取決于現場環境、非同心線的形狀、臨近管線的數目以及土壤的返回電流

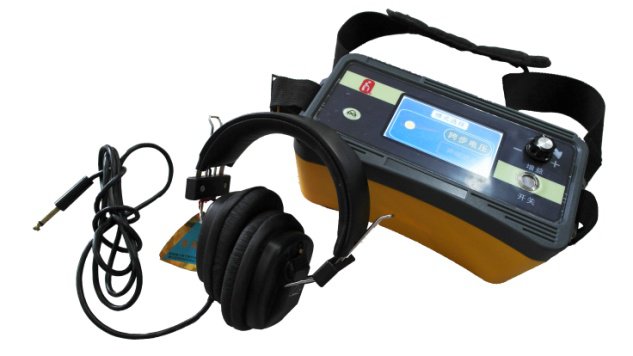

3. 3 電纜故障快測系統廠家故障定點單元——MEDD-400智能定位儀
MEDD-400電纜故障定位儀是本公司主要針對電纜故障精確定點而開發,具有高抗干擾性、高靈敏度的電纜故障精確定點測試儀器。本儀器采用低噪聲設計和高性能的數字濾波器相結合，采用FIR濾波器，同時聲磁同步定點與跨步電壓多種工作模式集于一體，使得電纜故障的精確定點有了更多的途徑。采用4.3寸高亮OLED彩色液晶顯示器，使得在室外也清晰可見，直觀簡易的圖形顯示和一鍵式的操作模式，對各類電纜故障可精確、迅速地進行定點。
功能特點：
1.數據顯示部分采用了高亮的4.3寸OLED彩色液晶顯示器，使得顯示界面更加清晰。
2.功能及參數調節部分采用的是一鍵式的可編程的脈沖編碼鍵盤，使得操作面板更加簡潔，同時
操作更加方便。
3.本儀器將對音頻部分的波形進行實時采集并顯示出來，可以通過觀察重復性的波形特征及距離軸大致觀察故障點的距離，并且觀察波形操作者不易疲勞。
4.在聲磁定點模式中有單次及連續模式，如果放電頻率太快，間隙時間太短，用戶可以選擇單次模式對一次放電波形等相關數據進行仔細分析，同時單次模式下支持波形翻頁。
5.在聲波信號采集中采用了4種濾波頻帶，低頻帶、中頻帶、高頻帶及全頻帶，用戶根據現場的實際情況可進行選擇。
6.跨步電壓部分采用波形顯示，對于信號進行連續采樣刷新，這樣用戶對于信號的連續性分析及突跳信號的分辨增強。
7.跨步電壓部分多個檔位細分，在調節過程中自動對于大信號進行衰減，保證測試范圍內的zui大電壓幅度輸入時，顯示信號不限幅。
8.音頻部分濾波處理采用FIR數字濾波技術，使得特征頻帶更加的明顯，濾波性能更佳。
9.故障點的距離顯示，在0--25m范圍之內可以顯示故障點的距離
10.在連續模式下，可以顯示15m距離內的壓縮波形，在單次模式下，可對15m距離內的波形進行展開分析。
電纜故障快測系統廠家技術參數：
1.84dBzui大音量限制
2.顯示故障距離，zui大25m
3.音頻測試精度0.1m
4.音頻波形顯示（15m）
5.電磁強度顯示：矩形條顯示，數字顯示，zui大值記錄功能
6.自動檢測脈沖信號
7.跨步電壓波形顯示
8.跨步電壓多檔位增益調節
9.顯示：4.3寸高亮OLED顯示器，分辨率為480×272
10.連續使用時間7h左右
11.音頻增益大于110dB
12.頻率范圍：100Hz---1500Hz
13.低通：100---400Hz 帶通：150---600Hz 高通：200---1500Hz
14.跨步電壓靈敏度：0.1mV---75V
15.隔離干擾：50Hz、DC
16.體積：240mm×130mm×120mm
17.重量：≤1.4kg
18.電池：12節充電電池

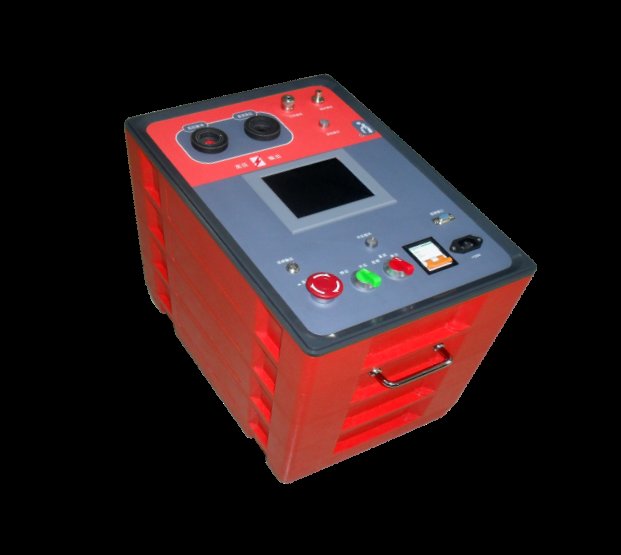

3.4 電纜故障快測系統廠家高壓信號單元——MEGF-350一體化高壓信號發生器
MEGF-350一體化高壓信號發生器采用了世界上zui先進的工藝和技術，在功能、性能和產品集成化上都遠遠超過了其它所有同類產品，便于攜帶和現場使用。采用工控技術數字化處理液晶顯示界面，顯示儀器的工作狀態、電壓高低、放電電流及放電頻次，預置電壓、自動升壓、停機自動放完殘余電量。采用了高壓真空開關，儀器本身不產生放電聲，因此即使故障放電點靠近高壓脈沖施加端，也不會產生干擾，在短電纜故障定位中具有極大的優勢。拋棄了球間隙放電機構，省去了人工調節的煩惱，儀器集成了高頻高壓大功率開關電源、放電棒以及高壓脈沖電容，接線簡單，操作安全方便。一體化設計，對被測故障電纜5秒放電一次，大大縮短故障定點時間，并且采用安全隔離模式， 對操作人員的安全提供有力保障，整機接線簡單只需接一根電源線、一根高壓線、一根地線，重量只相當于升壓器的一半。
3.4.1電纜故障快測系統廠家功能特點：
?采用封閉箱體結構，所有高壓設備及高壓端口均不外露，確保操作安全。
?采用大屏液晶羅盤顯示，更加直觀的表現出放電電壓及電流值。
?集成化程度高，將高壓開關電源、高壓脈沖電容器、獨特脈沖輸出機構，自動放電機構、放電棒于一體，整個過程完全絕緣達到了安全第一的要求接線zui簡化。
?電池供電，可以在沒有市電的情況下正常工作
?本儀器自動化成度高，具有斷電后放電棒自動放電，過流自動保護的功能。特別是高壓開關受控于數字脈沖電路，實現了隨電壓升高自動可調頻率的高壓脈沖發生器。
?具有連續高壓脈沖、高壓直流、單次高壓脈沖三種工作模式，用戶可根據需要自行選擇。如：三次脈沖采樣時選直流高壓，閃絡采樣時選單次高壓脈沖，故障定點時選連續高壓脈沖。
?具有單次放電、周期放電功能，適應不同的電纜故障性質，適用于各種進口、國產電纜故障測試儀。
?臺式結構，所有控制、操作和顯示器件均設置于前面板,顯示直觀、操作方便。
?升壓、打火、放電裝置一體化，接線、操作簡單、方便，體積小，重量輕，方便攜帶。
?控制回路采用電子技術設計，安全性、可靠性提高。
?體積小所占空間小，可在狹小的環境中安全使用。
3.4.2電纜故障快測系統廠家技術指標：
脈沖高壓輸出：0～35KV，負極性，連續可調
直流高壓輸出：0～35KV zui大輸出電流：100mA
內置電容： 2uF
工作方式： 直流/單次脈沖/周期脈沖
放電周期： 5s（可訂制5～30s可調）
電壓指示誤差：±2%
放電能量： 1800J（可達3600J）
供電電源： 220V±10% 50Hz±1%
工作條件：溫度-30℃～+45℃，
相對濕度： 90%。
海拔高度：小于3000米
體 積： 350 mm×280 mm×350mm
重量： 35kg
武漢摩恩提供電纜故障快測系統廠家價格、電纜故障快測系統廠家報價，產品選型，技術支持， 電纜故障快測系統此套儀器組合屬于電纜故障測試中的zui強組合，代表了國內zui高水平及電纜測試的發展趨勢。相信隨著宣傳及推廣，它們會迅速普及到廣大電纜維護者手中，為我國的電力電纜維護做出積極的貢獻。
