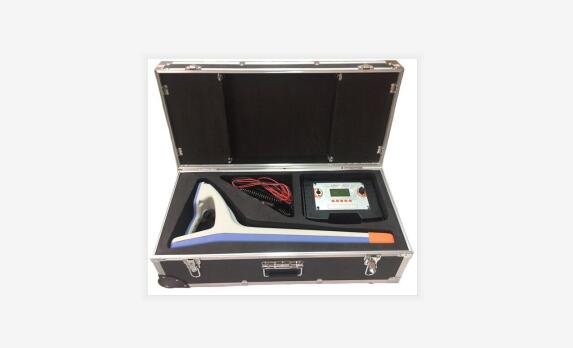

地下管線探測儀廠家功能特點
?羅盤顯示：直觀顯示管線位置。
?左右指示：左右箭頭顯示管線位置。
?跟蹤正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
?實時進行深度和電流測量。
?歷史曲線顯示：直觀顯示信號變化情況。
?唯一性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果，聽診器（選配件）鑒別在不方便使用卡鉗時使用。
?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
?多種探測頻率：主動探測和被動探測。
?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
?機殼堅固、質輕便攜。
地下管線探測儀廠家技術指標
?發射機：
1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。
2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。
3.輸出功率：zui大10W，10檔可調，自動阻抗匹配。
4.直連輸出電壓：zui高150Vpp。
5.過載和短路保護。
6.人機界面：128×64點陣液晶顯示器。
7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
?接收機：
1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2.接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。
3.管線探測模式：寬峰法、窄峰法、音谷法。
4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
5.人機界面：320×240點陣液晶顯示器。
6.內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
?其他：
1.體積：發射機270×220×85mm，接收機700×270×120mm。
2.質量：發射機2.2kg，接收機2.2kg。
3.充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。
4.使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
地下管線探測儀廠家發射信號的一般方法
一、地下管線探測儀廠家直連法
直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：自來水管道、燃?xì)夤艿馈⑼ㄐ烹娎|、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。
發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，zui后返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。
相比于其他方法，直連法能夠得到zui大的發射電流，所以在條件允許的情況下，應盡量采用直連法。
1、直連輸出附件連接
首先，組裝直連輸出電纜：將①發射機附件連接線纜（紅色標注）一端的插頭插入②發射機直連適配線纜的插座，將③發射機直連線纜的香蕉插頭插入②的香蕉插座（注意顏色對應），將①另一端的插頭插入發射機的輸出插座。
注意：所有的插頭插座連接時必須鎖緊
2、直連接線
將紅色鱷魚夾和管道露出的金屬部分（如閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。
注意事項：
?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。
?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。
?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾?？稍诖蚪拥剽F之前用無源探測的方法進行檢查。
?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。
?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。
3、界面介紹及管線電壓檢測
長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件并工作在直聯模式。在直連狀態下，將會首先進行管線自身電壓的測量。若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞，若電壓正常，則數秒后自動輸出信號。
4、頻率選擇
按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。
總的來說，選擇哪一種頻率并沒有通用標準，可根據以下原則和實際接收探測效果靈活選擇：
5、輸出水平調節
按輸出減小鍵 和輸出增大鍵 調節輸出水平（信號大?。?，共分10檔，屏幕右下角顯示輸出電壓和電流。
應根據需要調節輸出水平：
?較大的電流有助于穩定探測及準確測深。
?在較高頻率（10kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。
?降低輸出功率有助于延長電池供電時間，但不應過多考慮。
二、地下管線探測儀廠家卡鉗耦合法
卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。
卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。
卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。
1、附件連接
首先，組裝發射卡鉗：將①發射機附件連接線纜（紅色標注）一端的插頭插入②發射卡鉗（紅色）的插座，將①另一端的插頭插入發射機的輸出插座。
注意：所有的插頭插座連接時必須鎖緊。
2、卡住管線
將卡鉗卡住管線的裸露部分
注意事項：
?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。
?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。
?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。
?卡住管線時，確?？ㄣQ的鉗口完全閉合，并確保鉗口無異物、不生銹。
3、界面介紹
發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式。
4、頻率選擇
按頻率減小鍵 和頻率增大鍵 選擇發射頻率。
共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。
卡鉗耦合法的頻率選擇方法和直連法相同。
5、輸出功率調節
按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。
使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用zui大輸出水平。
卡鉗耦合法無法顯示耦合到管線上的電壓和電流。
三、地下管線探測儀廠家輻射感應法
當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。
發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。
輻射感應法的優點在于使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線探查的主要手段。其缺點在于管線感應電流小于直連法和卡鉗法，尤其管線深度較大時效果較差，適用于深度小于2m的管線；對一定范圍內的所有管線均能感應出信號，會對特定管線的識別造成困難。
1、發射機的放置
使用輻射感應法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。
用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整。
用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致。
注意事項：
?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。
?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。
?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。
?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。
2、界面介紹
發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：
圖2-2-3 卡鉗耦合輸出界面顯示
2、頻率選擇
按頻率減小鍵 和頻率增大鍵 選擇發射頻率。
共有三種頻率可供選擇： 10kHz，33kHz，83kHz，默認33kHz。
注意事項：
?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。
?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。
?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。
3、功率調節
按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。
注意事項：
?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。
?探測較深管線，應提高輸出水平。
?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。
地下管線探測儀廠家相對鎧裝故障定點
1、信號發射方法
對于電纜相對金屬護套（鎧裝）接地低阻故障，應使用變相的相間接法。如下圖所示，先將電纜的鎧裝兩端的接地解開，低壓電纜的零線和地線的接地也應解開，將信號發生器的輸出接在一條完好相線和鎧裝之間，而在電纜的對端將故障相和接信號的好相短路。接收機必須平行于電纜移動。
2、定點方法
相對鎧裝低阻接地故障的定點方法與相間故障基本相同，但需注意的是：在故障點之前，信號幅值穩定但很小，故障點之后，有節距變化，故障點位于第一個峰值上方。
三、地下管線探測儀廠家斷線故障定點
1、信號發射方法
對于斷線故障，發射機直連輸出接在故障相和大地之間，對端不作處理。信號自發射機流經故障相，在斷線故障點中斷不再向前傳播。對于純斷線故障，在故障點前，電流經故障相和大地之間的分布電容流向大地，返回發射機。對于大多數無鎧裝低壓電纜，斷線故障一般均合并接地，電流主要經故障點流向大地，返回發射機。
2、定點方法
斷線故障的定點，和普通的管線跟蹤基本相同。保持接收機垂直于電纜，使用峰值法，由發射機近端開始，逐漸向遠端移動探測。故障點之前信號強，故障點之后信號迅速減弱。信號開始減弱的點為故障點位置。信號在故障點前后均沒有節距變化，
3、注意事項：
?本方法特別適用于無鎧裝低壓電纜的斷線故障定點。對于有鎧裝電纜，電流會通過分布電容耦合到鎧裝上，造成電纜全長有信號，無法區分故障前后。
?對于斷線合并接地故障，建議使用較低頻率（如1280Hz），純斷線故障使用較高頻率（如10kHz）?？梢愿鶕?jù)發射機電流值幫助判斷，如果低頻時電流較大，則使用低頻；如果電流較小則換用高頻。
?對于純斷線故障，隨距離的增加，信號會持續減小，到故障點處信號消失。對斷線合并接地故障，若接地電阻不是很大，則信號減弱現象不明顯。
四、地下管線探測儀廠家無鎧裝電纜相對地故障的定點
1、信號發射方法

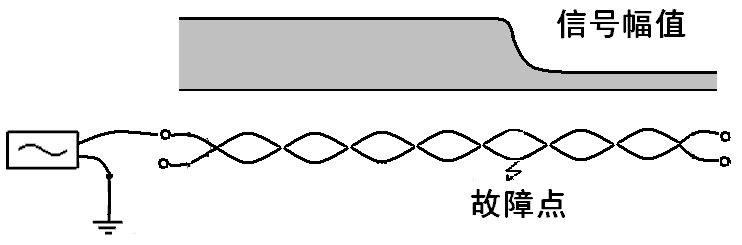

圖7-4-1 無鎧裝電纜相對地故障接線法
如上圖所示，將低壓電纜的零線和地線兩端的接地全部解開，發射機直連輸出接在故障相和大地之間。信號自發射機流經故障相，在接地故障點處流向大地，返回發射機。
2、定點方法
與斷線故障定點類似，保持接收機垂直于電纜，使用峰值法，由發射機近端開始，逐漸向遠端移動探測。故障點之前信號強，故障點之后信號減弱。信號開始減弱的點為故障點位置。信號在故障點前后均沒有節距變化。
3、注意事項：
?能否使用感應法對接地故障定點，主要取決于故障電阻的大小，故障電阻越大，故障點前后的信號變化越微弱，以至于無法分辨。
?低頻越低，故障點前后的強弱變化越明顯，故建議采用低頻探測（如640Hz或1280Hz）。
?對于相地故障，第六章所述的跨步電壓法為主導方法，本方法作為輔助。在跨步電壓查障前，一般首先進行路徑探測。在路徑跟蹤過程中，觀察信號幅值有無明顯的變化，若有則作為可疑點，重點在此區域進行跨步電壓定點；若沒有觀察到信號突變，則說明本方法不適用，須換用跨步電壓法。
地下管線探測儀廠家維護和質保
1、充電
儀器內置鋰電池組，隨輸出水平的不同，能夠連續工作的時間也不同，但一般能滿足一天8小時工作的需要。
使用中，在屏幕左下方顯示電池水平圖標，圖標中黑色部分電池中電量水平，全黑代表滿電量，全空并閃爍表示電池欠壓，電池符號中顯示叉號：，表示電量用完，將會在幾秒種后自動關機。
需要充電時，將充電器的插頭接發射機/接收機的“充電”插座，充電器的交流插頭接220V/110V市電插座。
充電器的指示燈紅色表示正在充電，綠色表示充電完成，在指示燈變綠以后保持一段時間有助于充進更多的電量。
在關機狀態下，發射機從欠壓狀態充滿需要大約3-4小時；接收機需要大約1.5-2小時。
隨使用和維護條件的不同，電池組一般能夠進行300-500個充放電循環。隨充放電次數的增加，電池容量會逐漸降低，儀器工作時間也會相應縮短，當短到不可接受時，需要更換電池。電池為18650鋰電池，容量zui好在3400mAh以上，推薦型號為松下NCR18650B（容量為3400mAh），或容量更大的型號。發射機需要4節電池，接收機需要2節，更換時務必注意電池正負極方向。
