電纜識別及路徑探測儀簡介：
本設備適用于不同的國家和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。
1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。
2、若需更改，則如左下圖所示，在接收機關機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。用戶設置界面如右下圖所示：
3、
4、按標定鍵 ，可以將Power Freq（工頻頻率）設置為50Hz或60Hz。
5、按測量鍵 ，可以將Depth Unit（深度單位）設置為m（米）或 ft（英尺）。
6、設置完成后，長按開關/靜音鍵 關機，設置完成。
7、本設置只需進行一次，設置內容關機不丟失。如以后使用中發生錯誤，可以再次進行。
電纜識別及路徑探測儀概述
ME-9008是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

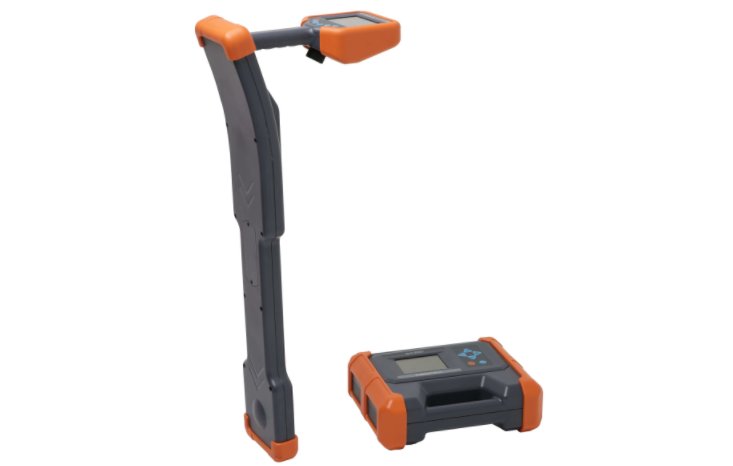

電纜識別及路徑探測儀儀器外觀
電纜識別及路徑探測儀功能特點
1、羅盤和方向顯示：直觀顯示管線位置和左右方向。
2、跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線干擾（部分頻率）。
3、深度和電流測量，可顯示信號強度歷史曲線。
4、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
5、運行電纜探測：高性能發射卡鉗，zui大程度向運行電纜耦合輸出信號。
6、電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。
7、接地故障查找：升壓器（選配件）可將zui大輸出電壓提升至1000V，使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8、多種探測頻率：主動探測和被動探測。
9、發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
10、發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
11、內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。
12、機殼美觀堅固、質輕便攜。
電纜識別及路徑探測儀技術指標
?發射機：
1、輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。
2、輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3、輸出功率：zui大10W，10檔可調，全自動實時阻抗匹配。
4、直連輸出電壓：zui高150Vpp。
5、過載和短路保護。
6、人機界面：320×240點陣液晶顯示器。
7、內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
?接收機：
1、輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2、接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。
3、管線探測模式：寬峰法、窄峰法、音谷法。
4、電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
5、人機界面：320×240點陣液晶顯示器。
6、內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
電纜識別及路徑探測儀其他：
1、體積：發射機280×220×90mm，接收機680×120×277mm。
2、質量：發射機2.3kg，接收機2.0kg。
3、充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。
4、使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
