電纜路徑探測儀應用范圍
自產品推向市場以來，因其功能強大、性能優越已廣泛應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、中鐵、中建等部門。在我們強有力的技術支持下，為供、用電部門快速搶修、快速排除電纜故障發揮著應有的作用。
電纜路徑探測儀溫馨提示
儀器雖功能強大、性能優越，但它總是一種工具，是輔助人來解決問題的一種工具，它不可能直接告訴人們線路和故障的具體位置，但是，操作者可很容易根據儀器所反映的各種信息加以判斷作出結論。
公司將在產品的改進、提高方面不懈努力不斷推出技術更先進、性能更優越、功能更完善的新產品，在電纜監護、測試領域中為您提供堅實的物質基礎和強有力的技術支持，同時希望用戶給我們多提寶貴意見。
為了確保安全順利使用本儀器，為了zui大發揮儀器功能，請在使用儀器前仔細閱讀用戶手冊。
電纜路徑探測儀儀器簡介
電纜路徑探測儀儀器特點
1) 便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。
2) 數字化設計，軟件控制，性能穩定、可靠。
3）大屏液晶界面，中文顯示，一看就懂，易學、易會。
4）所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
5）發射機恒功率輸出、自動匹配，保證本機工作在
zui佳狀態。內置歐母表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。
6）具有背光功能，適應夜間操作。

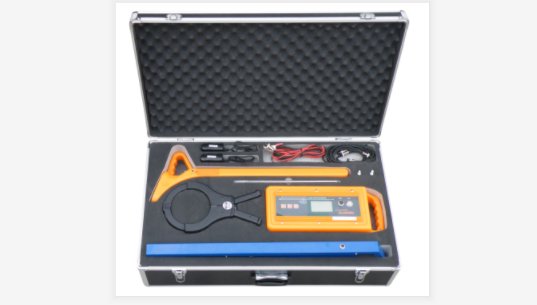

電纜路徑探測儀儀器組成
2.2.1 標準配置：發射機、接收機、充電器、直連線、地釬
2.2.2 選 件：大耦合鉗
2.3 儀器參數
2.3.1 發射機
1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻。
2）輸出功率：恒功率輸出，低、中、高三檔（
zui大不小于6瓦）。
3）輸出模式：直連法、耦合法、感應法。
4）阻抗顯示：99999歐以內。
5）負載匹配：1—10000歐。
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
7）電 源：標準1號1.2V充電電池6節，充放電500次。
8）待機時間：大于8小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃
11）體 積：400mm×160mm×140 mm
12）重 量：3.6 kg
電纜路徑探測儀接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（耦合鉗）。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連電纜時，
zui長15KM。.
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
感應電纜時，一次感應可測300m，多次感應無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）\500cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：埋深的5%
10）電 源：標準5號1.2V充電電池6節，充放電500次。
11）待機時間：大于12小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650mm×110mm×230mm
15）重 量：2.3kg
電纜路徑探測儀工作原理
本儀器是以電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。
電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
