電力電纜多次脈沖故障測距儀概述

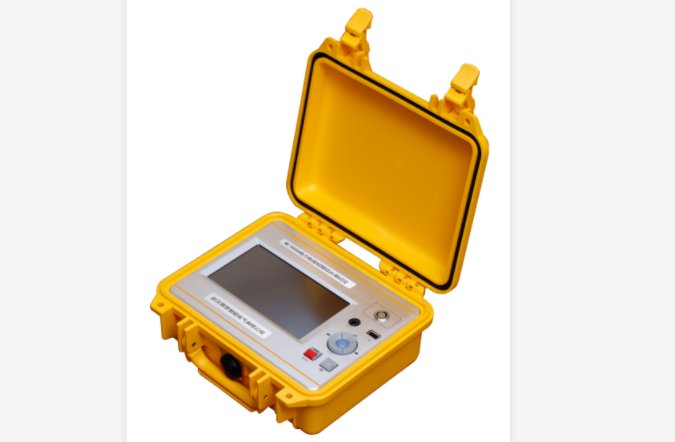

ME-9006A電力電纜多次脈沖故障測距儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
ME-9006A在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。他們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
電力電纜多次脈沖故障測距儀功能特點
1.多種測距方法：
1.1低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
1.2脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
1.3多次脈沖法：世界上zuixianjin的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2.200MHz實時采樣：
2.1國內同類儀器zui高采樣頻率，與國際
zui高水平接軌。
2.2提供
zui高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
3.自動定標功能：
3.1自動分析故障波形的特征波形，給出可能的故障位置。
3.2支持低壓脈沖和脈沖電流方式的自動定標功能。
4.觸摸操作和機械按鍵兩種操作方式
4.1觸摸按鍵，操作更加靈活，具有手勢操作功能。
4.2可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
4.3兼容機械按鍵操作，五向按鍵，操作更加人性化。
5.LED大屏幕彩色液晶顯示，界面友好：
5.1波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
5.27寸大屏幕液晶，160°可視角度，亮度達到750cd/m2，達到陽光可視要求。
5.3功能菜單簡單實用，功能強大。
6.畫中畫暫存顯示功能
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
7.波形存儲、計算機聯機通訊
7.1可在機內存儲大量波形。
7.2使用U盤進行波形數據的導出。
7.3可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
7.4提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
8.電源管理：
7.1儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
7.2內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
7.3工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作7小時以上(電池老化后使用使用時間會縮短)。
9.堅固機殼，質輕便攜。
電力電纜多次脈沖故障測距儀技術指標
1.工作模式：低壓脈沖、脈沖電流、多次脈沖。
2.信號增益調節范圍：70dB。
3.低壓脈沖發射電壓：32V。
4.低壓脈沖發射脈沖寬度：40ns~20.5us
5.zui高測量精度：0.4m。
6.zui大采樣頻率：200MHz實時采樣。
7.zui大測距范圍：100km。
8.波速設定范圍：100m/us~300m/us
9.測距盲區：2m。
10.通訊接口：USB,藍牙(選配)。
11.電源：鋰離子電池組，標稱電壓7.4V。
12.按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
13.電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用7小時以上(隨著電池的老化，連續使用時間會相應縮短)。
14.充電器：輸入AC220V，50Hz，充電電流1A，充電時間6小時。
15.體積：274×218×81mm
16.質量：3.5kg
17.使用條件：
溫度：-10℃～+40℃；
濕度：5％～90％RH（25℃）；
海拔：h<4500m。
